1OM-1601
3-20
3 章 2. 機種切替え
1105-001
(2) 本体装置にテープフィーダ電源コネクタソケットを取付ける。
テープフィーダ電源コネクタソケット
F1C17
(3) 装置本体にマグネットで取付けられているテープフィーダ接続ケー
ブルをブラケットを下にした状態でテープフィーダに接続する。
( 接続されると約 1 秒後、テープフィーダに電源が供給され、テープ
フィーダの手動操作が可能となり、部品補給や調整を行うことが可
能になります。)
ブラケットを下にして接続
F1C18
注意
テープフィーダ接続ケーブルをテープフィーダに接続する
際、テープフィーダを抑えずに行うと、テープフィーダ保
持ガイドから外れて落下する可能性があります。確実に
フィーダを抑えながら接続をしてください。
1OM-1601
3-21
3 章 2. 機種切替え
1105-001
2.2.6.2 テープフィーダの取外し
手順
(1) テープフィーダが動作停止していることを確認する。
( テープ送り、カバーテープ巻取りが動作していないことを確認して
ください。)
(2) テープフィーダ接続ケーブルをテープフィーダから取外し、装置本
体にマグネットにて取付ける。
F1C19
(3) テープフィーダをテープフィーダ保持ガイドから取外し、一括交換
カートのフィーダベースに取付ける。
注意
フィーダの機種によっては重量の重いものもあります。
フィーダを取外す際に片手で行ないますと、ガイドから外
れたときの重みを片手では支えきれない場合があり落下の
危険があります。両手で支えながら外してください。
1OM-1601
3-22
3 章 2. 機種切替え
2.3. 生産機種の切替え
2.3.1 運転モードの選択

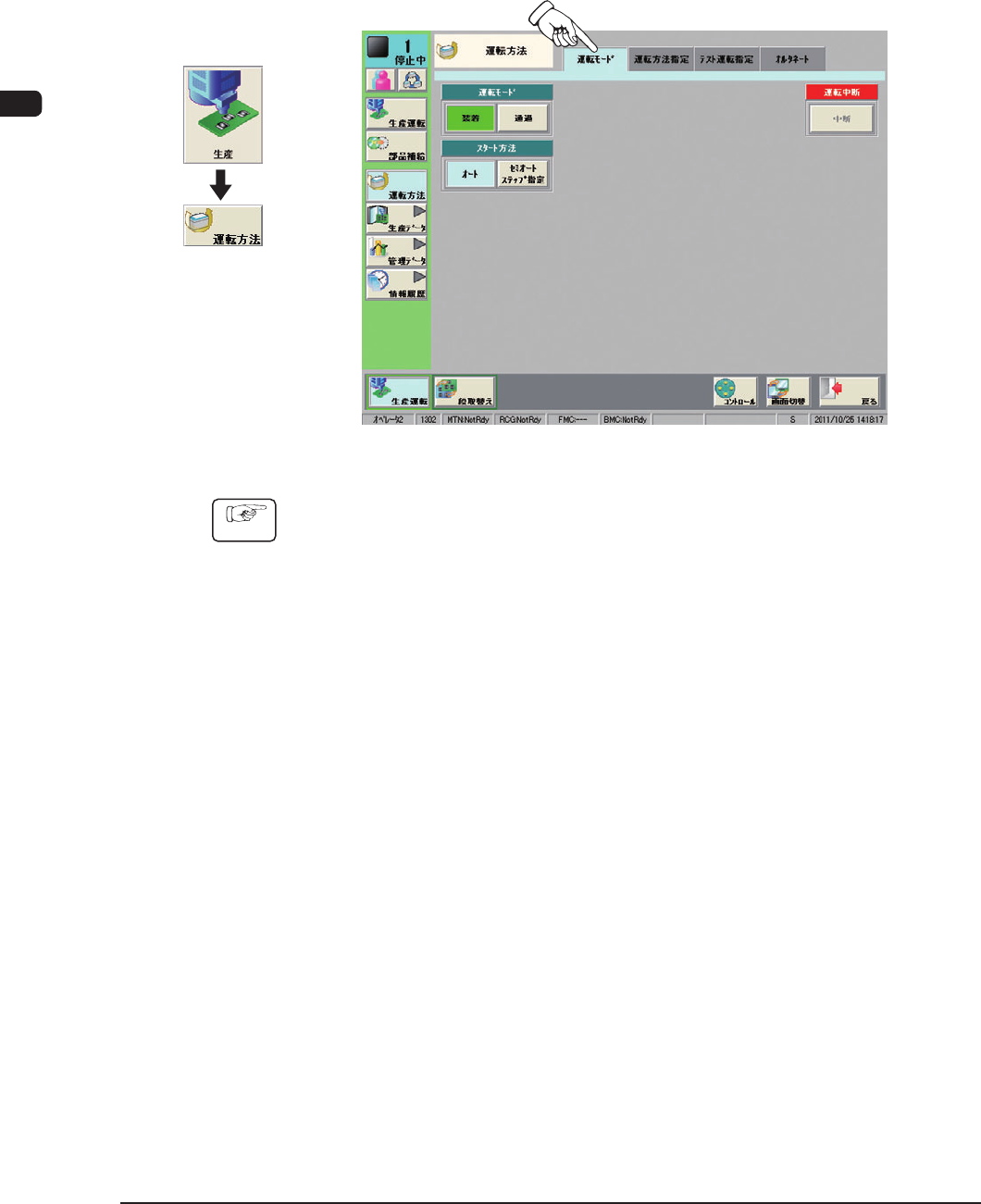

“運転方法”画面で運転モードを設定します。
通常は“装着”を選択します。
F1C20
手順
(1) “運転方法”画面で、[ 運転モード ] タブを押す。
(2) “運転モード”の [ 装着 ] ボタンを押す。
1110-007
画面展開
