1OM-1601 3-30 3 章 2. 機種切替え 2.3.6 部品吸着位置の確認 通常、少しの吸着位置ずれは自動追従されますので、吸着位置の確認は不 要ですが、吸着位置がデリケートな部品など初回の部品吸着がうまくでき ない場合、 “フィーダ吸着位置教示”を行います。 F1C28 詳細については、 “2 巻 6 章 7.1 吸着位置教示”を参照してください。 1 1 10-004
1OM-1601
3-29
3 章 2. 機種切替え
(7) 透明カバーを開く。
注意
モータなどの負荷電源は OFF の状態ですが、装置内に手を
入れる段取り作業ですので、安全には十分注意してくださ
い。
(8) 基板を軽く指で押し、バックアップピンの位置に問題がないことを
確認する。
(9) 透明カバーを閉じる。
(10) カバーロックスイッチを押し、スイッチを点灯させる。
1003-003
1OM-1601
3-30
3 章 2. 機種切替え

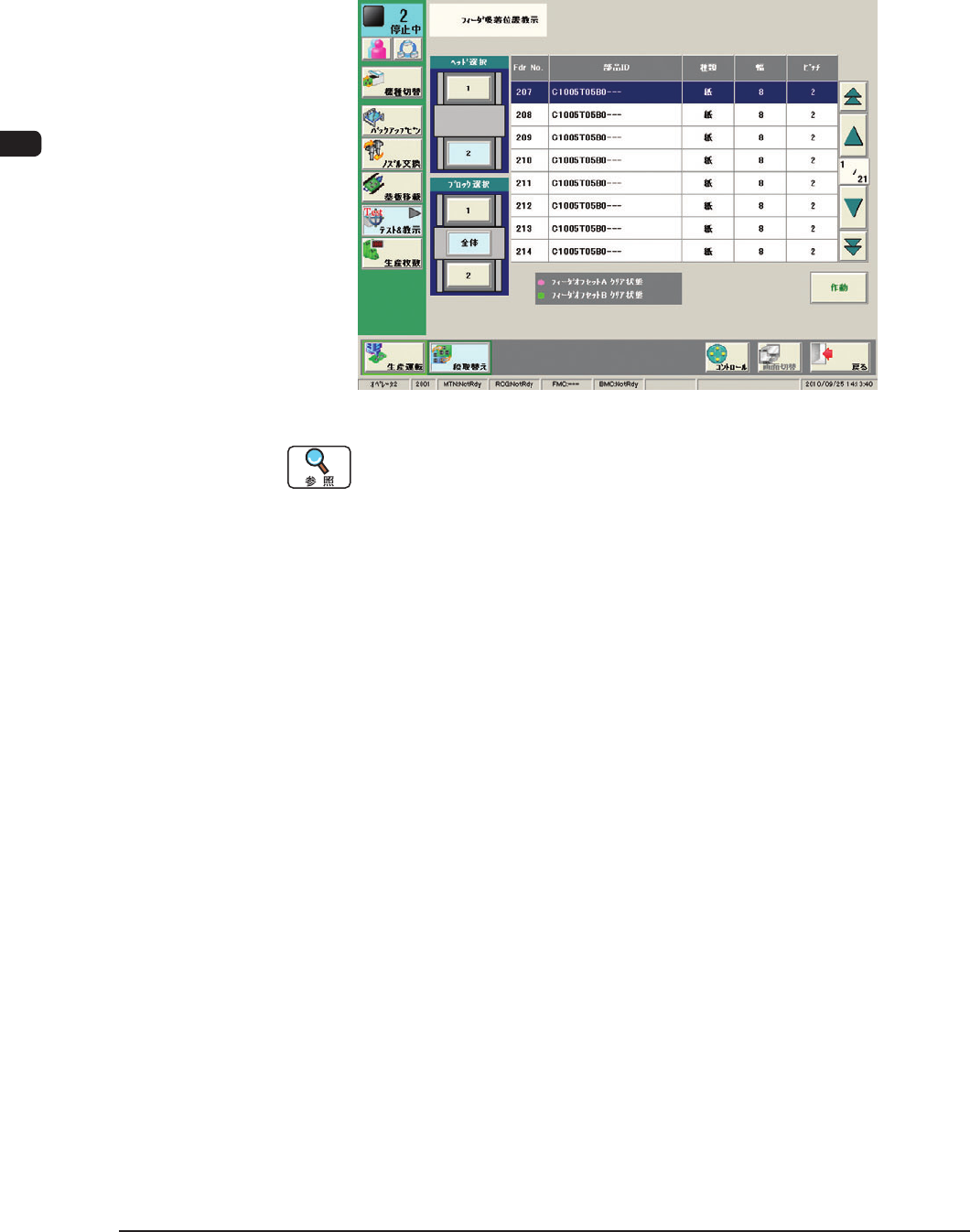

2.3.6 部品吸着位置の確認
通常、少しの吸着位置ずれは自動追従されますので、吸着位置の確認は不
要ですが、吸着位置がデリケートな部品など初回の部品吸着がうまくでき
ない場合、“フィーダ吸着位置教示”を行います。
F1C28
詳細については、“2 巻 6 章 7.1 吸着位置教示”を参照してください。
1110-004
1OM-1601
3-31
3 章 2. 機種切替え
2.4. 装着確認
2.4.1 運転方法の設定
生産運転を開始する前に、“運転方法”画面で、生産機種の運転方法につ
いて、以下の確認および設定を行ってください。
運転方法指定の確認と設定
“運転方法”画面の [ 運転方法指定 ] タブを押し、“運転方法指定”画面
を表示します。

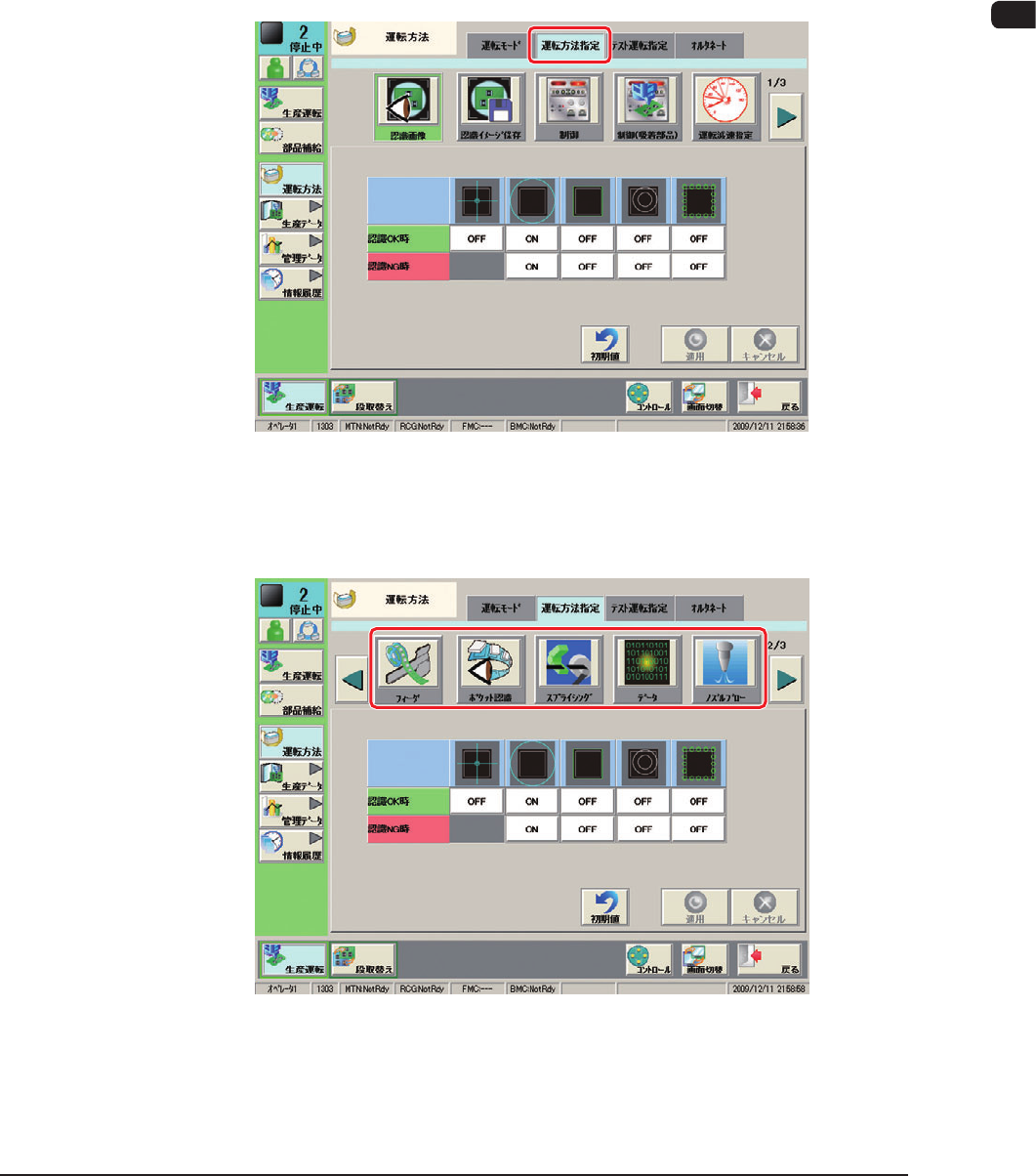

“運転方法指定”画面 (1 ページ目 ) F1C29
ページ切替えボタンを押すと“運転方法指定”画面の 2 ページ目が順次表
示されます。
“運転方法指定”画面 (2 ページ目 ) F1C30
1003-004
