1OM-1601
4-3
4 章 1. 仕 様
1003-003
項 目 内 容

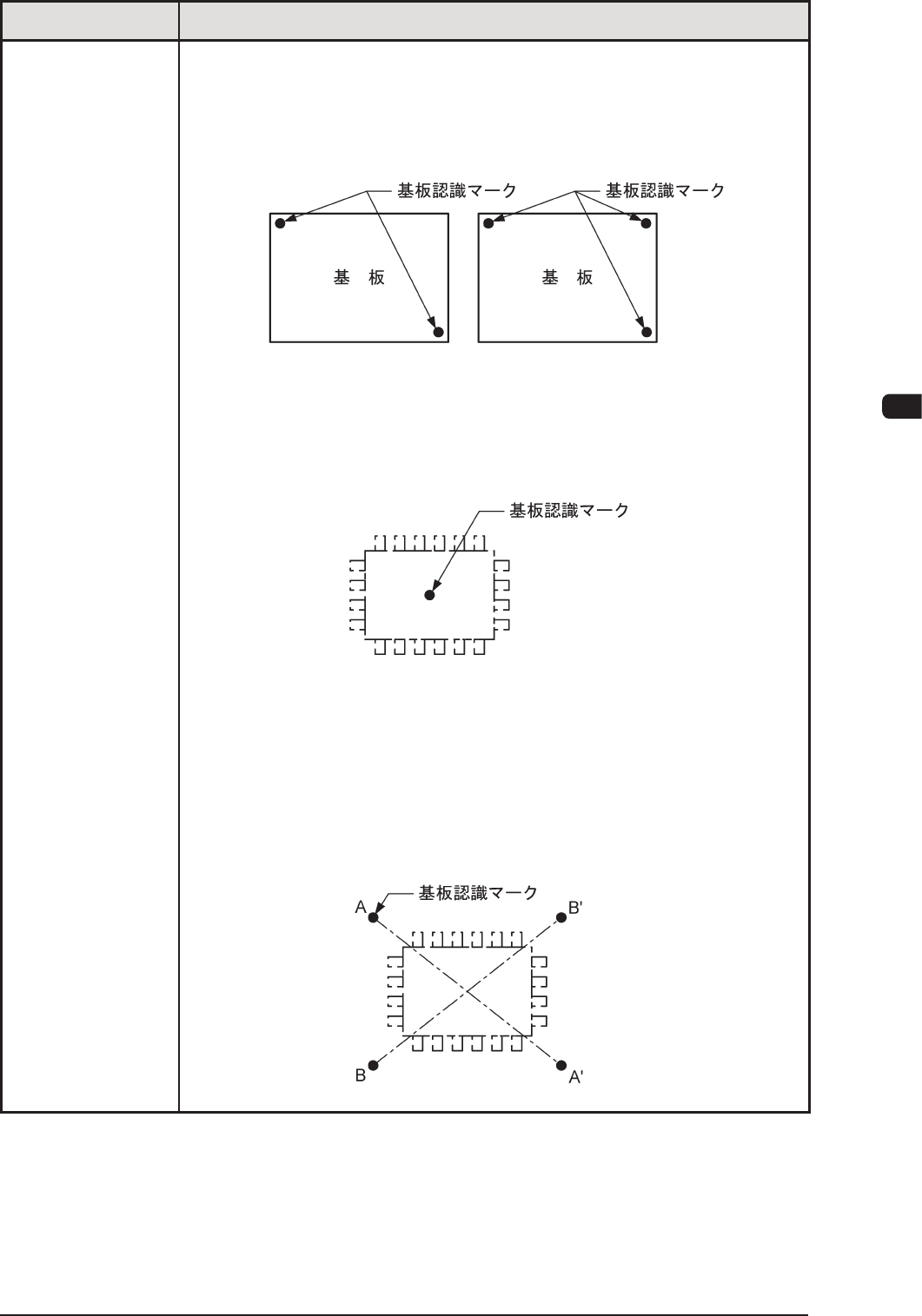

基板全体補正用の例
認識精度を上げるため、2 点認識の場合は基板認識マークを対角位置に配置
してください。
また、3 点認識の場合は、2 か所は対角位置に、もう 1 か所は残りのコーナー
近辺に配置してください。
F1E5
部品装着点補正用の例 1 (1 点認識 )
部品装着点中心またはその周辺近傍の任意の 1 点に基板認識マークを配置し
てください。
推奨位置 : 部品装着点中心
F1E6
部品装着点補正用の例 2 (2 点認識 )
部品装着点中心近傍の任意の 2 点に基板認識マークを配置してください。
推奨位置 : 点対称
部品装着点中心に対し、点対称となる 2 点を推奨いたします。
(A-A’ / B-B’)
• 本基板認識マーク (2 点 ) により部品装着位置および角度が補正されます。
なお、2 点認識は、局所的な印刷パターンのズレおよび歪みに有効です。
F1E7
T1E1-3
1OM-1601
4-4
4 章 1. 仕 様
項 目 内 容

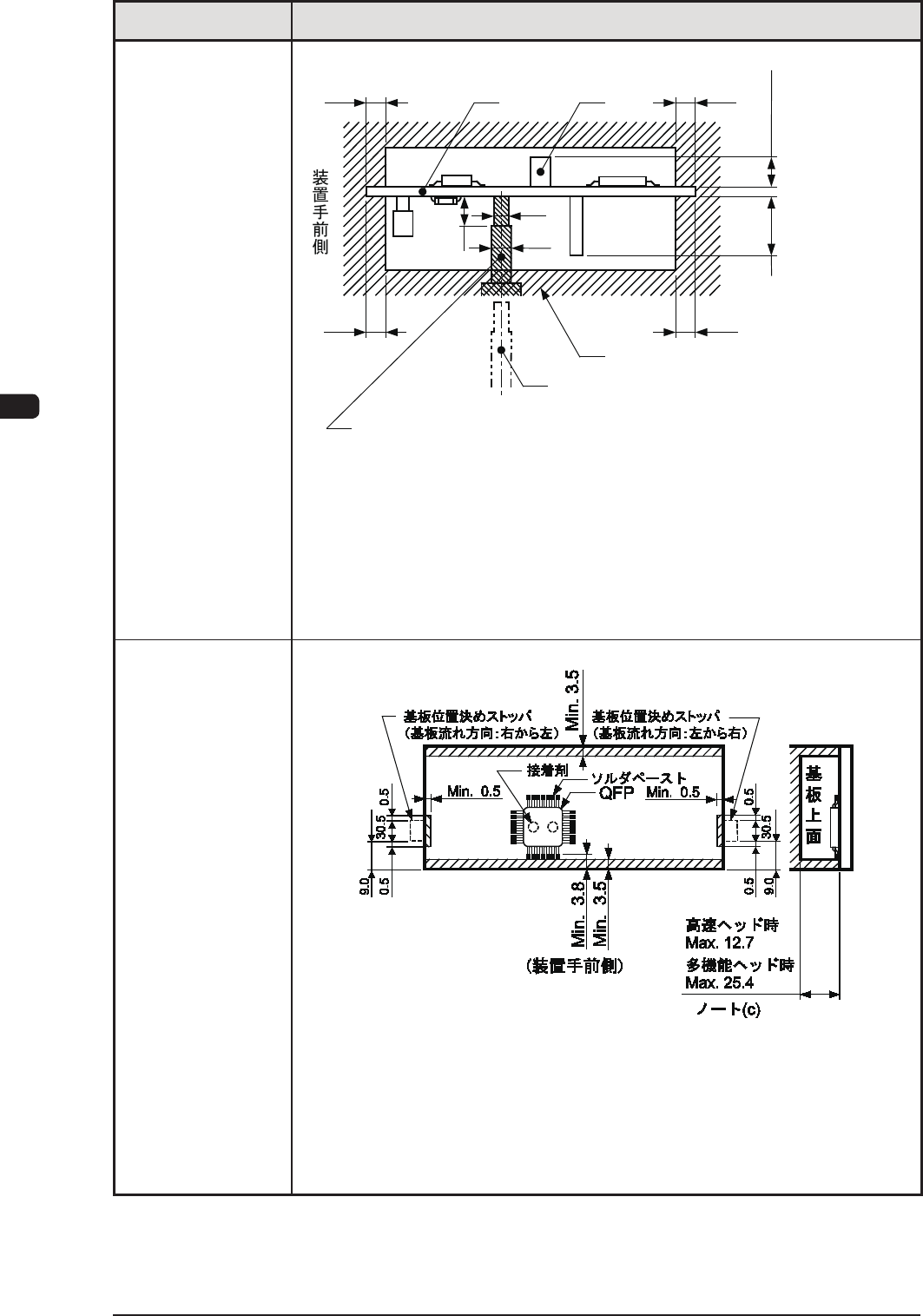

10. 装着前の基板条件
( 部品高さ制限 )
3 .0
基板
基板バックアップピン
(基板搬送時を示します)
先付部品装着不可能範囲
部品
3 .0
基板バックアップピン(数か所）
φ5
φ2
4.0
3 .0 3 .0
高速ヘッド時
M ax . 1 2.7
多機能ヘッド時
M ax . 2 5.4
M ax . 30
単位 : mm
F1E8
注 : (a) 基板バックアップピンの位置は、“10mm”ピッチで移動可能です。
(b) 基板バックアップピンを、装着済部品と触れない位置に設定します。
(c) 図は、基板をバックアップした状態を示します。
(d) 寸法は設計基準寸法を示します。余裕をみてください。
11. 装着可能範囲
単位 : mm
F1E9
注 : (a) 図は吸着ノズルが部品の外形から出ないときの状態を示します。
(b) 斜線部は装着不可能範囲を示します。
穴などの開口部周囲 “0.5 mm” の範囲は、装着不可能範囲となります。
(c) 装着部品を含む、基板からの最大装着可能高となります。
T1E1-4
1003-003
1OM-1601
4-5
4 章 1. 仕 様
項 目 内 容
12. 対象部品
高速ヘッド 多機能ヘッド
(1) 対象部品
大きさ : 0.4 × 0.2 ∼ 44 × 44 mm
厚 さ : Max. 12.7 mm
リードピッチ : 0.3 mm ピッチ以上
リード幅 : Min. 0.1 mm
リード長さ : Min. 0.20 mm
注 : 機械的特性および形状などによ
り 扱えない部品があります。
(1) 対象部品
大きさ : 1.0 × 0.5 ∼ 55 × 55 mm
厚 さ : Max. 25.4 mm
リードピッチ : 0.3 mm ピッチ以上
コネクタ : Max. 100 × 26 mm
注 : 機械的特性および形状などによ
り 扱えない部品があります。
対象参考部品
• 円筒部品
抵抗、コンデンサ、ダイオード、その他類似形状部品
• 角形部品
抵抗、積層コンデンサ、コイル、
チップセラミックフィルタ、その他類似形状部品
• 異形部品
半固定ボリューム、トリマコンデンサ、その他類似形状部品
• IC 部品
ミニフラット IC、リード付プラスチックチップキャリア、
その他類似形状部品
• リード付部品
ミニモールドトランジスタ、ミニパワートランジスタ、
フィルタ、LED、ダイオード、コイル、タンタルコンデンサ、
アルミ電解コンデンサ、その他類似形状部品
• コネクタ部品
FFC / FPC 用コネクタ、基板対基板用コネクタ、
電線対基板用コネクタ、PLCC ソケット、その他類似形状部品
• BGA / CSP 部品 ( オプション )
BGA、CSP、LGA、その他類似形状部品
大きさ : Max. 44 × 44 mm
ボール径 : Min. φ 0.13 mm
ボールピッチ : 0.25 mm ピッチ以上
(2) 荷姿規格
テーピング部品 JIS 規格および相当品
• 紙テーピング部 ( 幅 8 mm)
• エンボステーピング部品 ( 幅 8 ∼ 72 mm)
• リール外径 : φ 382 mm 以下
注 : テーピングの一部の寸法に制限があります。
また、機械的特性により扱えないテーピングがあります。
スティック部品
• キャリアスティック : 幅 8 ∼ 60 × 厚さ 3 ∼ 16 × 長さ 400 ∼ 600 mm
トレイ部品
• トレイ : 100 × 100 ~ 323 × 136 mm
(JEDEC 多段トレイフィーダ使用の場合 )
100 × 100 ~ 330 × 230 mm
(フルサイズ多段トレイフィーダ使用の場合 )
T1E1-5
