1OM-1601 1-1 1 1 章 2. 各部の名称と機能 生産運転中の危険を防止するため、装置内部の動く部分に身体の一部や衣 類、物が接触しないように、ビーム上部の透明カバー、架台まわりの安全 カバーが装備されています。 透明カバーには、インタロックが装備されており、透明カバーを閉めたと き [ カバー READY] ボタンを押して点灯させると、インタロックが作動し て透明カバーを開けることができなくなります。 安全カバー (架台ま…
1OM-1601
1-10
1 章 2. 各部の名称と機能
1010-005
2.2.3 カバー部
危険
装置内には、重大な人身事故の原因となる、強力な可動
部や高電圧の危険があります。
•
資格のある保守員以外はカバーを外さないでくださ
い。
•
装置のカバーは、取付けた状態で使用してください。
•
カバーが外れている場合は、取付けてください。
•
運転を開始する前に、透明カバーを閉めてください。
•
透明カバーのインタロックを解除しないでください。
警告
生産運転を行うとき、および生産運転中は、危険を防止す
るため、すべての透明カバーを閉めてください。
注意
手・指のはさみ込みに注意してください。
•
透明カバーで手・指をはさみ、けがをするおそれがあり
ます。
•
取っ手をしっかり持ってゆっくり開閉してください。
1OM-1601
1-11
1 章 2. 各部の名称と機能

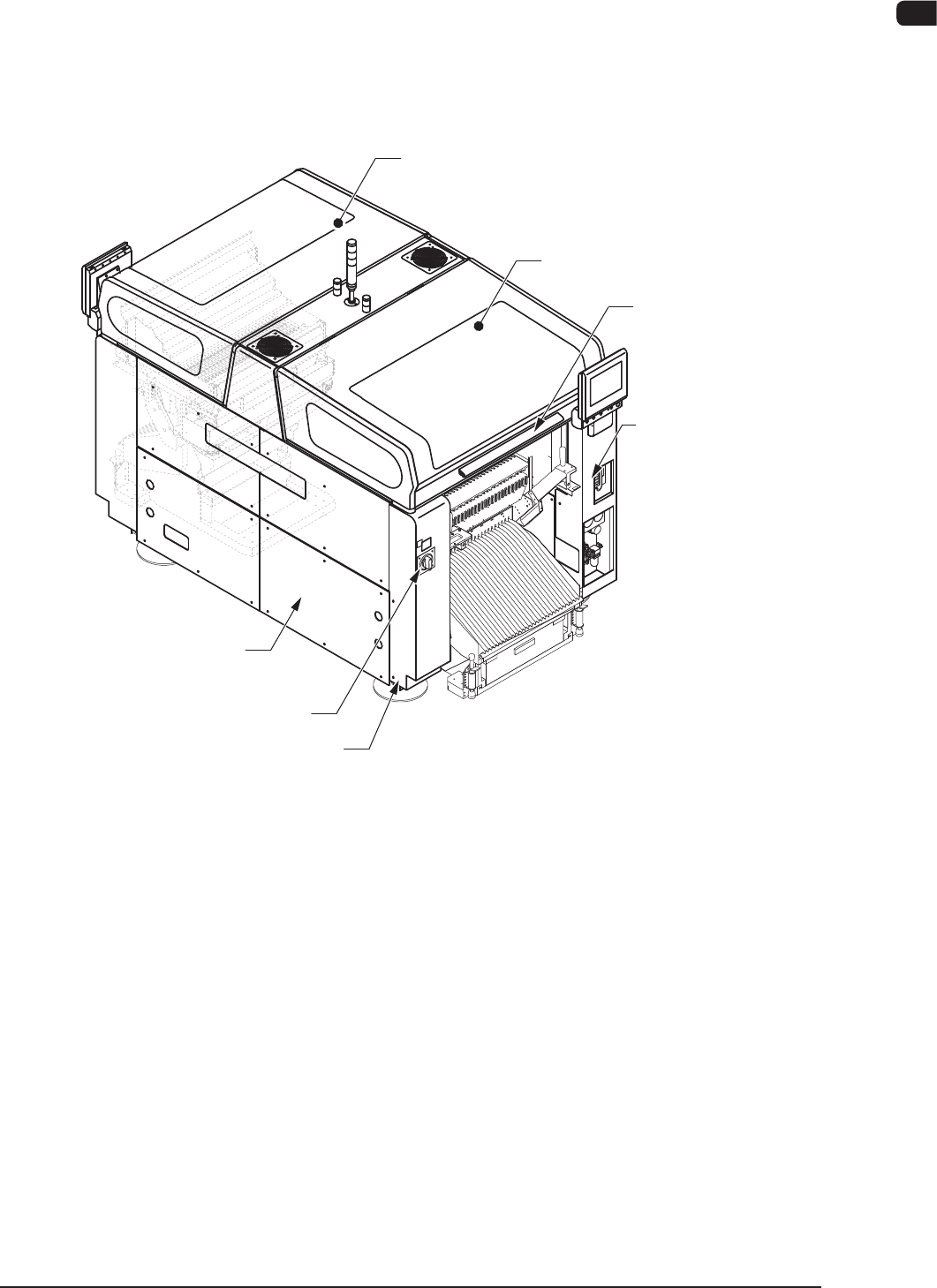

生産運転中の危険を防止するため、装置内部の動く部分に身体の一部や衣
類、物が接触しないように、ビーム上部の透明カバー、架台まわりの安全
カバーが装備されています。
透明カバーには、インタロックが装備されており、透明カバーを閉めたと
き [ カバー READY] ボタンを押して点灯させると、インタロックが作動し
て透明カバーを開けることができなくなります。
安全カバー
(架台まわり)
透明カバー ( ビーム上部 )
透明カバー ( ビーム上部 )
装置前面
電装部品収納部カバー
（架台まわり）
安全カバー（架台まわり）
カバーロックスイッチ
([カバーREADY]ボタン)
取っ手
F1A6
透明カバーには、インタロックスイッチが装備されており、透明カバーを
閉めたときスイッチを押して点灯させると、インタロックが作動して透明
カバーを開けることができなくなります。
1105-006
1OM-1601
1-12
1 章 2. 各部の名称と機能
2.3 操作のための機構
2.3.1 電源ブレーカ
電源ブレーカは、本装置に電源を投入および遮断するためのブレーカで
す。
電源ブレーカは、南京錠でロックすることができます。
ロックレバー
南京錠
電源ブレーカ
F1A7
警告
メンテナンス作業を行う場合は、電源ブレーカを切り、
南京錠でロックしてください。
•
電源ブレーカの操作
装置に電源を投入するには、電源ブレーカを“ON”にします。
また、電源を遮断するには、電源ブレーカを“OFF” にします。
電源の投入 電源の遮断
電源ブレーカ
F1A8
記号 / 名称 機 能
|
（ON） 電源の投入
tripped 過電流による電源の遮断状態
○（OFF） 電源の遮断
RESET 未使用
T1A2
