2 REINIGUNG, SCHMIERUNG UND WARTUNG: DIAGRAMME
2.2 Stil des Hebetischs 2
62 WARTUNGSHANDBUCH MICRON 11/2017
2.2 STIL DES HEBETISCHS 2
1
2
3
4
Abb.2: Hintere Ansicht des Hebetischs
Pos-
ten
Beschreibung Pos-
ten
Beschreibung
1 Manuelle Werkzeugplatte 3 Vertikale lineare Lager-Führung (in 2 Positio-
nen)
2 Hebetisch-Antriebsriemen 4 Hebetisch Kugelgewinde
2 REINIGUNG, SCHMIERUNG UND WARTUNG: DIAGRAMME
2.3 Druckpastenspender
WARTUNGSHANDBUCH MICRON 11/2017 63
2.3 DRUCKPASTENSPENDER
1
2
3
4
5

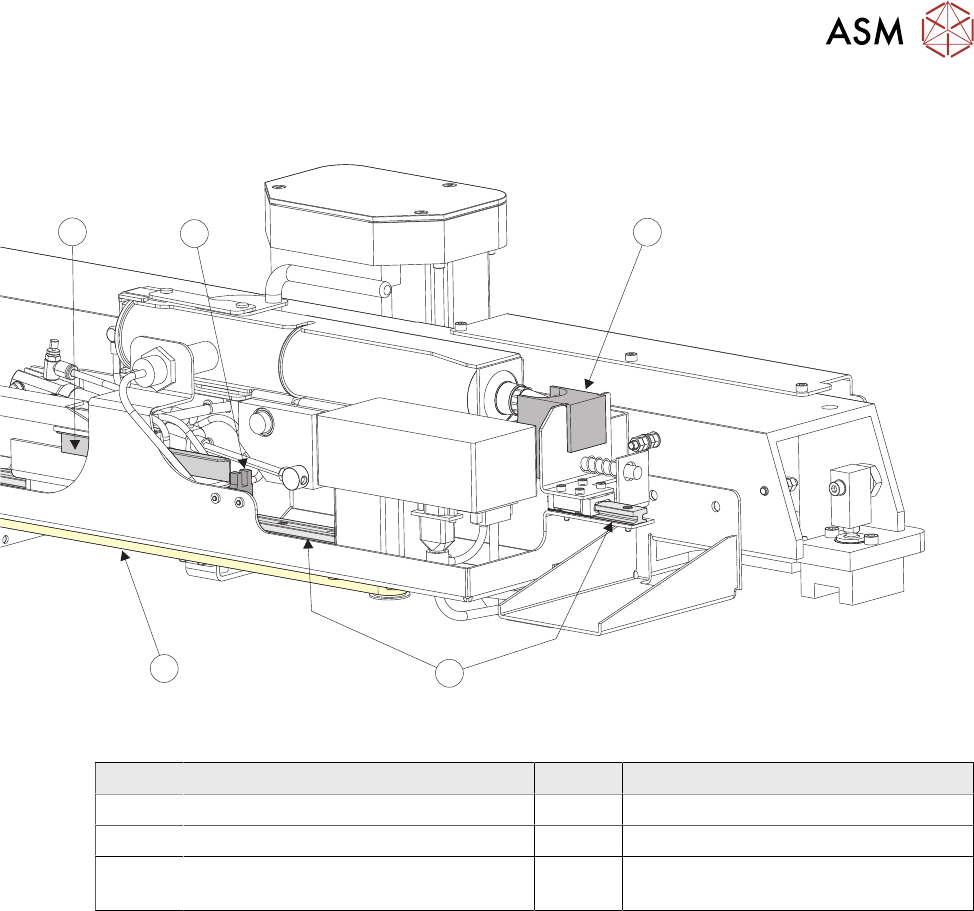

Abb.3: Hintere Ansicht des Druckschlittens
Posten Beschreibung Posten Beschreibung
1 Pasten-Abtropfblech 4 Schaufel in die Ausgangsposition
2 Linearlagerführungen 5 Sensor in die Ausgangsposition
3 Antriebsriemen des Druckpasten-
spenders
2 REINIGUNG, SCHMIERUNG UND WARTUNG: DIAGRAMME
2.4 Leiterplatte auf Opto stoppen
64 WARTUNGSHANDBUCH MICRON 11/2017
2.4 LEITERPLATTE AUF OPTO STOPPEN
1
2
3
3
4

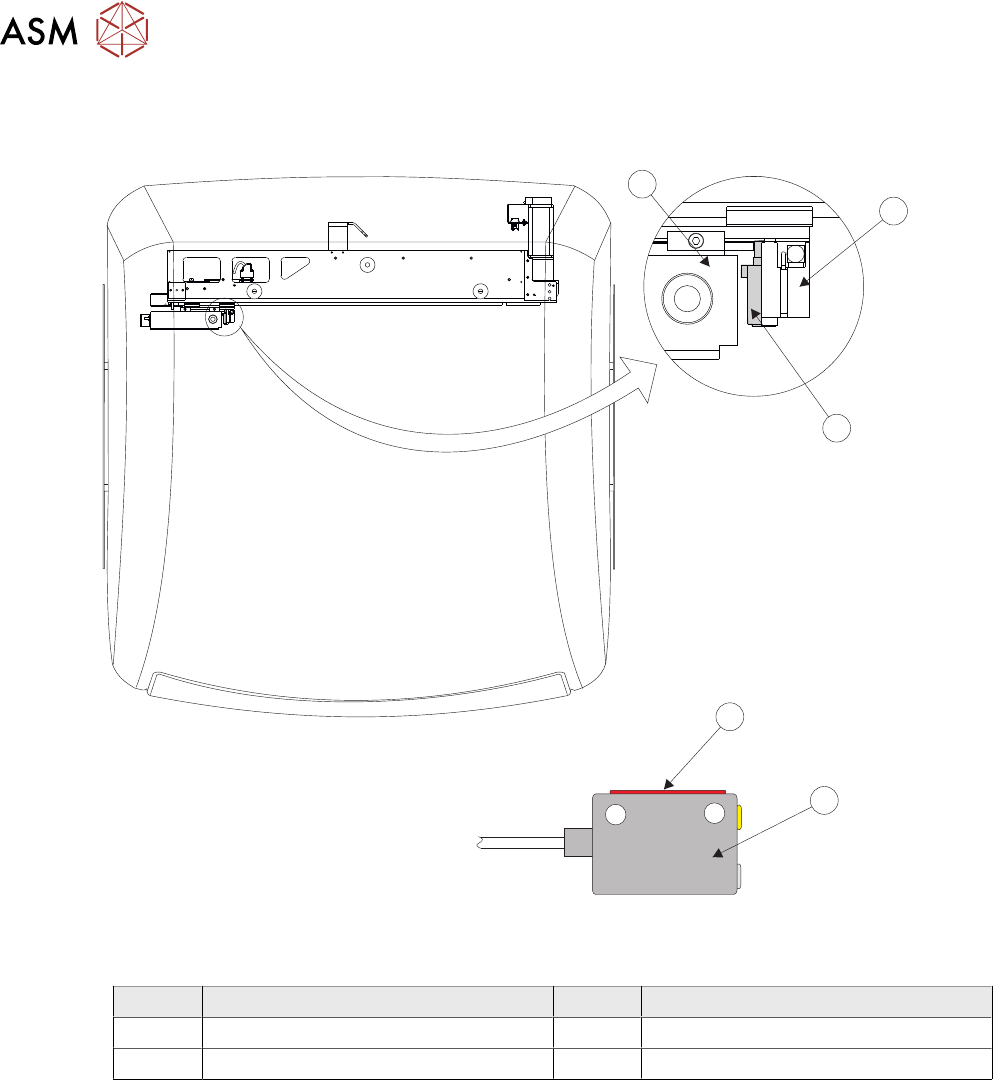

Abb.4: Draufsicht des Kameraschlittens
Posten Beschreibung Posten Beschreibung
1 Kamera 3 Leiterplatte auf Opto stoppen
2 Leiterplatten-Stopper 4 Zu reinigende Fläche
