2 REINIGUNG, SCHMIERUNG UND WARTUNG: DIAGRAMME 2.12 Schablonenaktuatoren 72 WARTUNGSHANDBUCH MICRON 11/2017 2.12 SCHABLONENAKTUATOREN 1 2 3 4 5 Abb.12: Ansicht der Aktuatorenwelle Posten Beschreibung Posten Beschreibung…
2 REINIGUNG, SCHMIERUNG UND WARTUNG: DIAGRAMME
2.11 Breitenverstellbare Schablonenhalterung (AWSM)
WARTUNGSHANDBUCH MICRON 11/2017 71
2.11 BREITENVERSTELLBARE SCHABLONENHALTERUNG (AWSM)
1
2
3
4
5

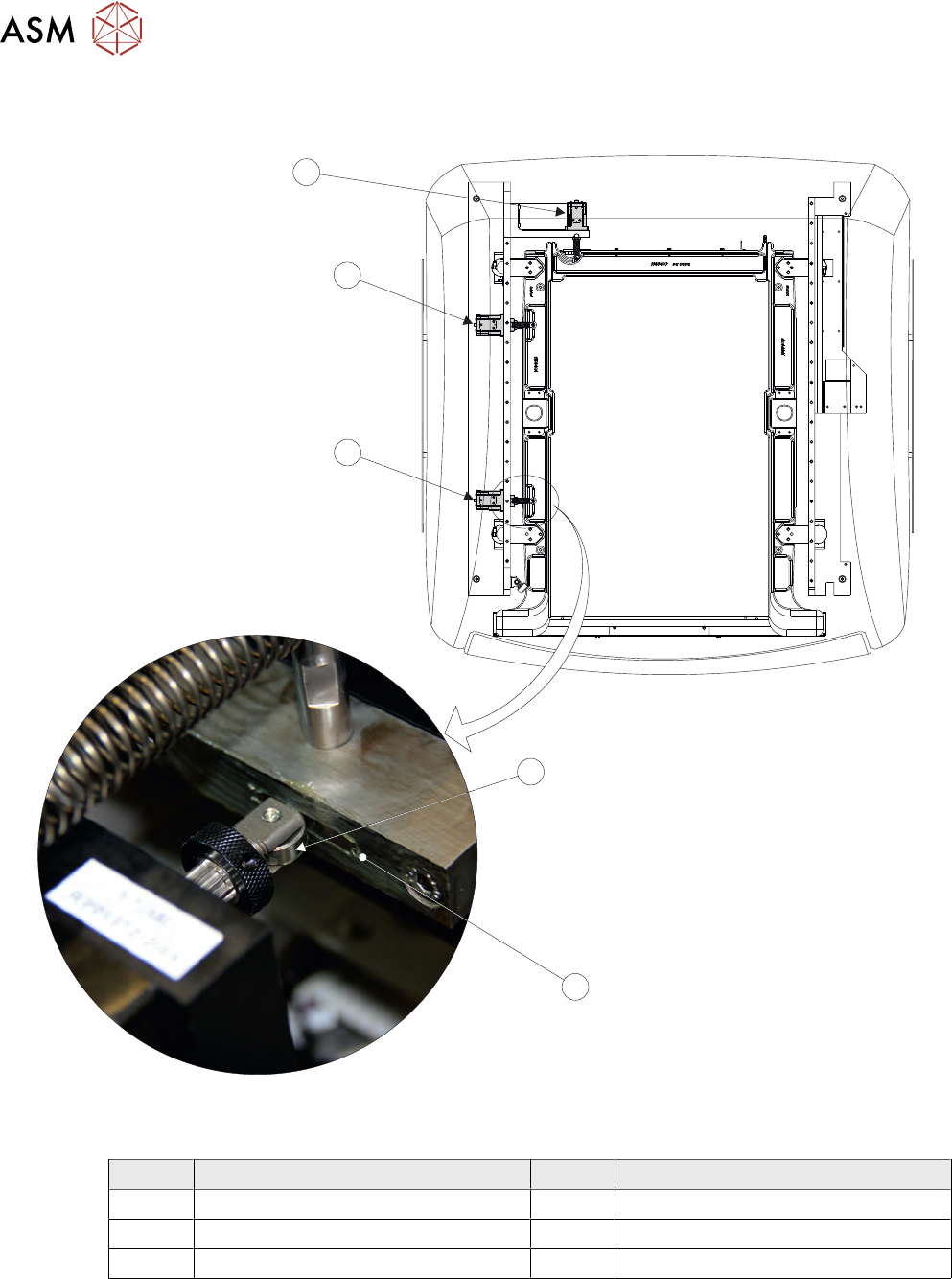

Abb.11: Obenansicht der AWSM
Pos-
ten
Beschreibung Pos-
ten
Beschreibung
1 Schablonenführung Blattfeder (in 3
Positionen)
4 Aktuatorenstange des Schablonenklem-
menhebels (in 2 Positionen)
2 Stützplatte der Schablone (in 2 Posi-
tionen)
5 Aktuatorenstangenführung des Schablo-
nenklemmenhebels
3 Schablonenklemmenhebel (in 6 Posi-
tionen)
2 REINIGUNG, SCHMIERUNG UND WARTUNG: DIAGRAMME
2.12 Schablonenaktuatoren
72 WARTUNGSHANDBUCH MICRON 11/2017
2.12 SCHABLONENAKTUATOREN
1
2
3
4
5

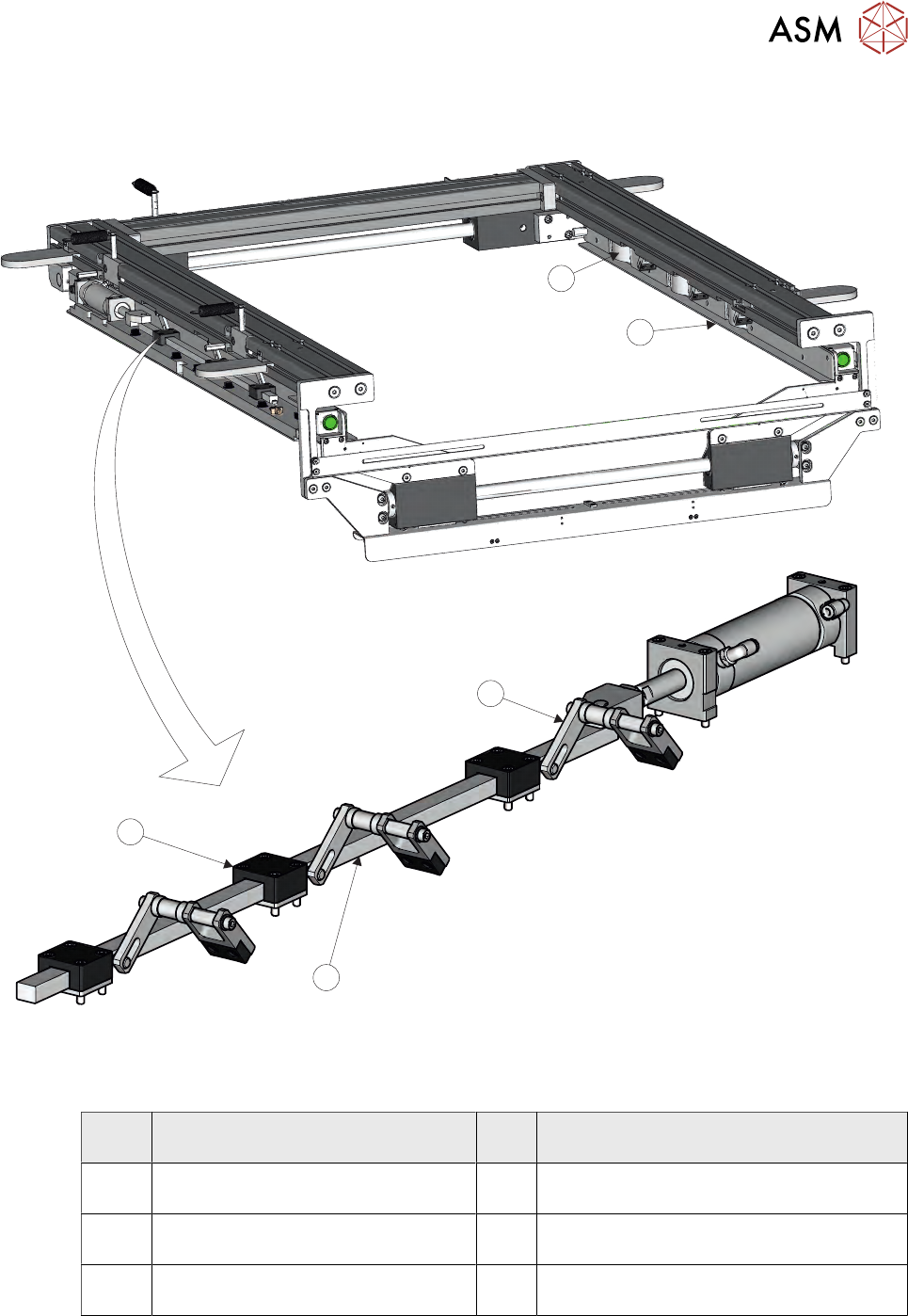

Abb.12: Ansicht der Aktuatorenwelle
Posten Beschreibung Posten Beschreibung
1 Fixierte Kugel 4 hinterer X-Aktuator
2 Schließplatte 5 Y-Aktuator
3 vorderer X-Aktuator
2 REINIGUNG, SCHMIERUNG UND WARTUNG: DIAGRAMME
2.13 Wechselmechanismus der Schablone
WARTUNGSHANDBUCH MICRON 11/2017 73
2.13 WECHSELMECHANISMUS DER SCHABLONE
1
2
3
4

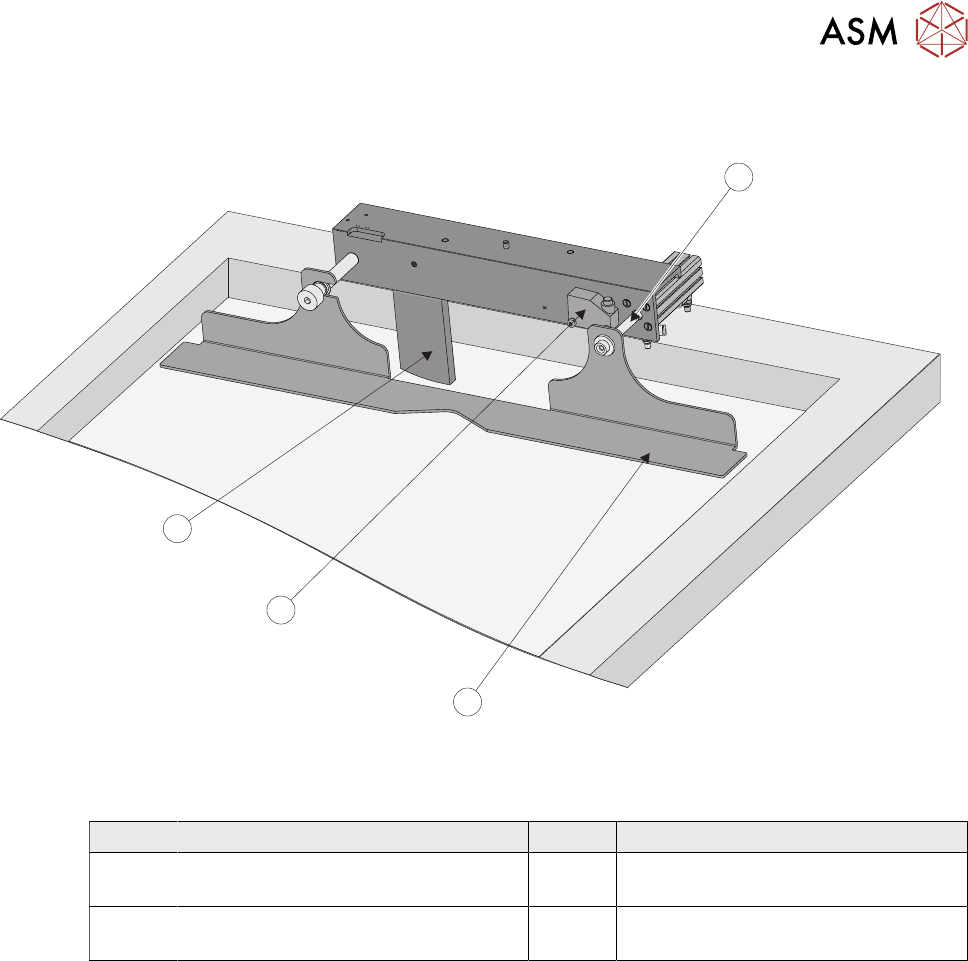

Abb.13: Ansicht des Schablonenwechselmechanismus und des Abtropfblechs
Posten Beschreibung Posten Beschreibung
1 Aktuatorkolben des automatischen
Abtropfblechs
3 Schablone am Stopp-Sensor
2 Automatisches Abtropfblech 4 Schablonenstopp Aktuatoren-Hebel-
arm
