3 VAKUUM-FILTRATIONSEINHEITEN
3.1 ERSETZEN DES FILTERS
80 WARTUNGSHANDBUCH MICRON 11/2017
3.1.2 Vf35i Vakuum-Filtrationseinheit
ZWINGEND NOTWENDIG
ES SIND EVENTUELL TOXISCHE CHEMIKALIEN VORHANDEN. TRAGEN SIE
HANDSCHUHE.
ZWINGEND NOTWENDIG
ES SIND EVENTUELL TOXISCHE CHEMIKALIEN VORHANDEN. TRAGEN SIE
EINEN AUGENSCHUTZ.
Führen Sie zum Ersetzen der Filter in der Vakuum-Filtrationseinheit folgende Schritte durch:
HINWEIS
Die Zahl in Klammern z. B. (1), bezieht sich auf die Grafiknummer des Verfahrens.
1. Stellen Sie sicher dass der Drucker AUS ist.
2. Entfernen Sie die vordere Abdeckung des Druckers.
3. Entfernen Sie mit einem Schraubenzieher oder Steckschlüssel den Luftkanal (1) aus der Koh-
lenstoff-Filtereinheit (2), um den Sicherheitsclip zu lösen.
1
2

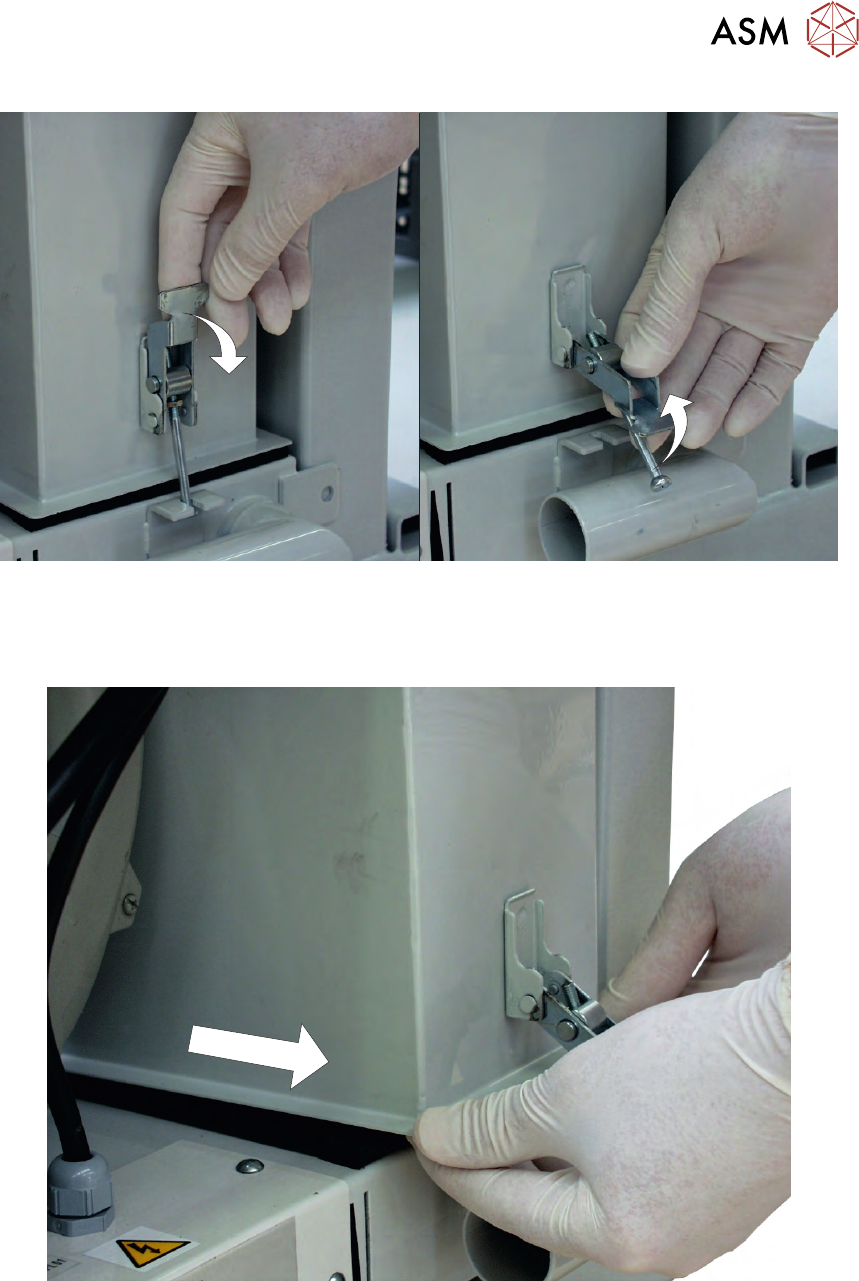

4. Lösen Sie die Filterhalteklammer, um die Filter von der Basiseinheit abzunehmen.
3 VAKUUM-FILTRATIONSEINHEITEN
3.1 ERSETZEN DES FILTERS
WARTUNGSHANDBUCH MICRON 11/2017 81
5. Die Rückseite der Kohlenstoff-Filtereinheit ist unter einem Filtersicherungsbügel angebracht.
Um den Filter zu entfernen, heben Sie die Vorderseite an und ziehen Sie den Filter aus dem
Drucker.
6. Stellen Sie die Filtereinheit auf den Kopf.
3 VAKUUM-FILTRATIONSEINHEITEN
3.1 ERSETZEN DES FILTERS
82 WARTUNGSHANDBUCH MICRON 11/2017

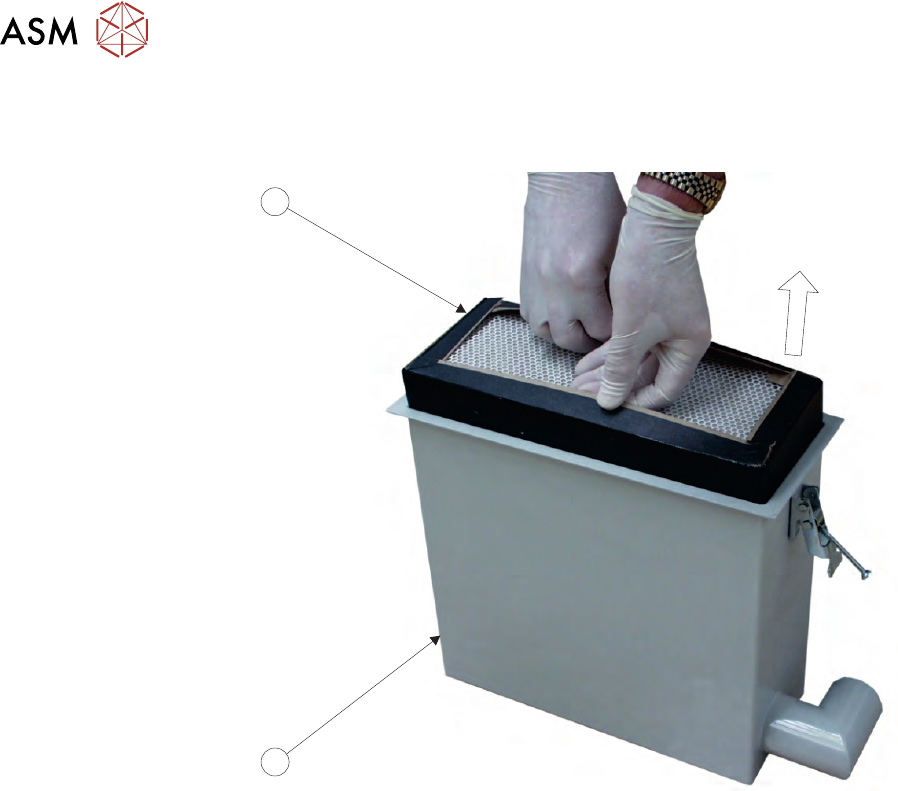

7. Um die Vorfiltereinheit (3) von der Kohlenstoff-Filtereinheit (4) abzutrennen, ziehen Sie den
Vorfilter mithilfe des Vorfilterrahmens nach oben.
3
4
8. Ersetzen Sie den Kohlenstoff- oder Vorfilter und fügen Sie den Vorfilter wieder in die Kohlen-
stoff-Filtereinheit ein.
