3 VAKUUM-FILTRATIONSEINHEITEN 3.1 ERSETZEN DES FILTERS WARTUNGSHANDBUCH MICRON 11/2017 93 Führen Sie zum Ersetzen des Filters in der Vakuum-Filtrationseinheit folgende Schritte durch: HINWEIS Die Zahl in Klammern z. B. (…
3 VAKUUM-FILTRATIONSEINHEITEN
3.1 ERSETZEN DES FILTERS
92 WARTUNGSHANDBUCH MICRON 11/2017

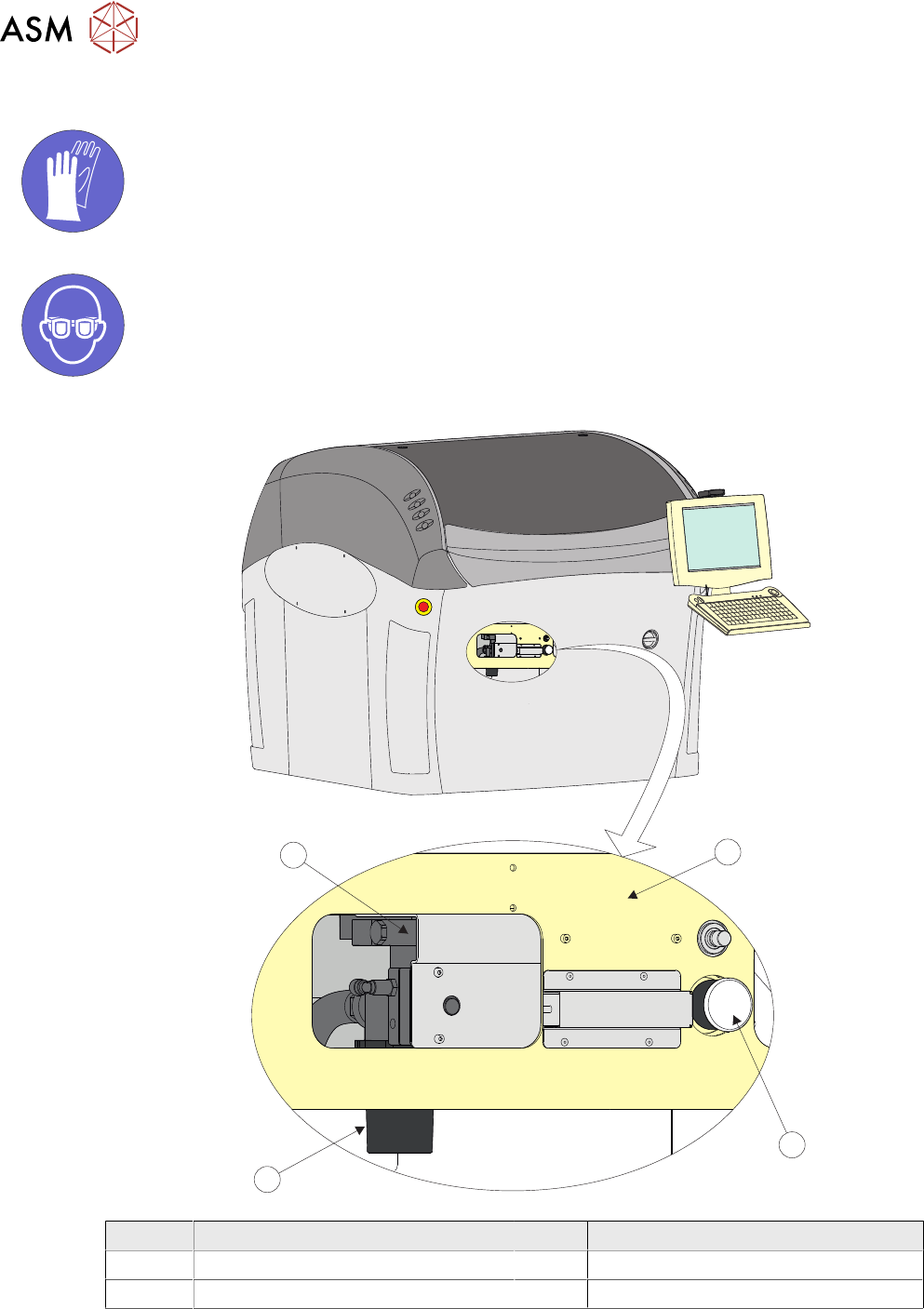

3.1.5 VF10 Vakuum-Filtrationseinheit
ZWINGEND NOTWENDIG
ES SIND EVENTUELL TOXISCHE CHEMIKALIEN VORHANDEN. TRAGEN SIE
HANDSCHUHE.
ZWINGEND NOTWENDIG
ES SIND EVENTUELL TOXISCHE CHEMIKALIEN VORHANDEN. TRAGEN SIE
EINEN AUGENSCHUTZ.
1
2
3
4
Posten Beschreibung Posten Beschreibung
1 Druckerrahmen 3 Filtergehäuse
2 Vakuum-Werkzeug (wenn montiert) 2 VF10 Vakuum-Filtrationseinheit
3 VAKUUM-FILTRATIONSEINHEITEN
3.1 ERSETZEN DES FILTERS
WARTUNGSHANDBUCH MICRON 11/2017 93
Führen Sie zum Ersetzen des Filters in der Vakuum-Filtrationseinheit folgende Schritte durch:
HINWEIS
Die Zahl in Klammern z. B. (1), bezieht sich auf die Grafiknummer des Verfahrens.
1. Stellen Sie sicher dass der Drucker AUS ist.
2. Entfernen Sie die vordere Platte des Druckers.
3. Schrauben Sie das Filtergehäuse (6) von der Vakuum-Filtrationseinheit ab.
4. Ersetzen Sie den weißen HDPE-Schaumfilter (5) und montieren Sie das Filtergehäuse (6)
wieder auf der Vakuum-Filtrationseinheit.
5
6
5. Passen Sie die in Schritt 2 entferne Platte wieder ein.
3 VAKUUM-FILTRATIONSEINHEITEN
3.1 ERSETZEN DES FILTERS
94 WARTUNGSHANDBUCH MICRON 11/2017
