2.1 画面の操作方法
2.1.4 メモリバックアップ / リストア
本装置のコンパクトフラッシュカード (CF) に登録されているパター
ンプログラムを USB メモリへ保存したり、USB メモリに保存したデー
タを本装置へ戻したりすることができます。
“パターンプログラム ” 編集シートのツールバーの
アイコンを
押すか、またはメニューバーの［ツール］メニューで［FD バックアッ
プ］を選択すると、以下の “ メモリバックアップ / リストア ” 画面
が表示されます。

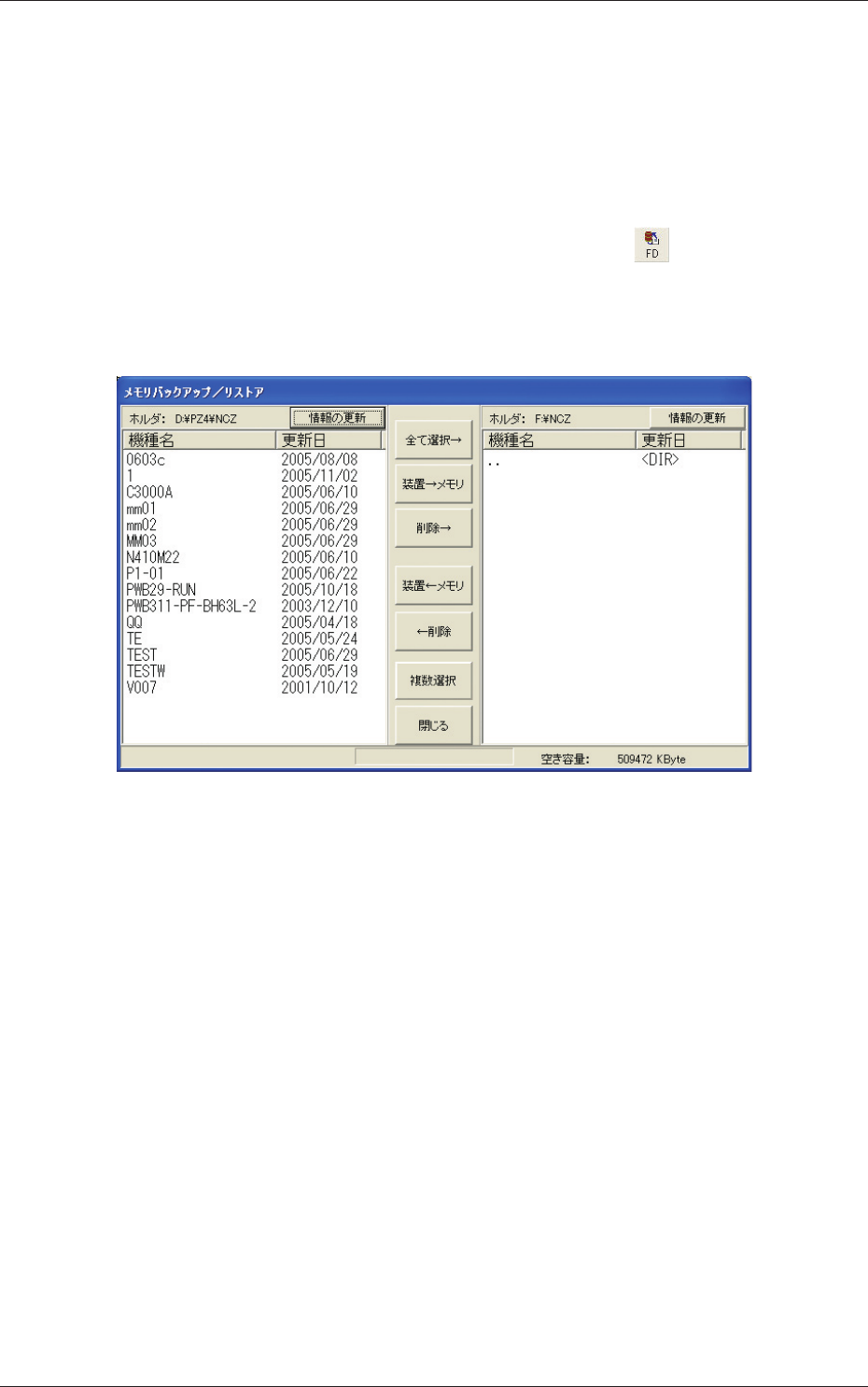

Fig.3B81 “ メモリバックアップ / リストア ” 画面
“ メモリバックアップ / リストア ” 画面の操作
•
画面左側に、本装置に登録されているパターンプログラムが一覧
表示されます。
•
画面右側に、本装置の USB
ポート (1.1) にセットされている USB
メモリに保存されているパターンプログラムが一覧表示されます。
•
［全て選択→］ボタンを押すと、USB メモリに保存されている全て
のパターンプログラムが選択されます。
•
画面左側に一覧表示されているパターンプログラムを選択し、［装
置→メモリ］ボタンを押すと、そのパターンプログラムが USB メ
モリに保存されます。
•
画面右側に一覧表示されているパターンプログラムを選択し、［削
除→］ボタンを押すと、そのパターンプログラムが USB メモリか
ら削除されます。
2-36
Tg1299-ID-PM
0602-001
2.1 画面の操作方法
•
画面右側に一覧表示されているパターンプログラムを選択し、［装
置←メモリ］ボタンを押すと、そのパターンプログラムが USB メ
モリから本装置へ戻されます。
•
画面左側に一覧表示されているパターンプログラムを選択し、［削
除←］ボタンを押すと、本装置のコンパクトフラッシュカード (CF)
に登録されているそのパターンプログラムが削除されます。
•
［閉じる］ボタンを押すと、“ メモリバックアップ / リストア ”
画面が閉じます。
2-37
Tg1299-ID-PM
0703-002
2.2 “ 基板データ ” タブ
2.2 “ 基板データ ” タブ
•
シートの表示
編集シートの [
基板データ ] タブを押すと、以下のタブシートが表
示されます。
[1]
[2]
[3]
[4]
[5]

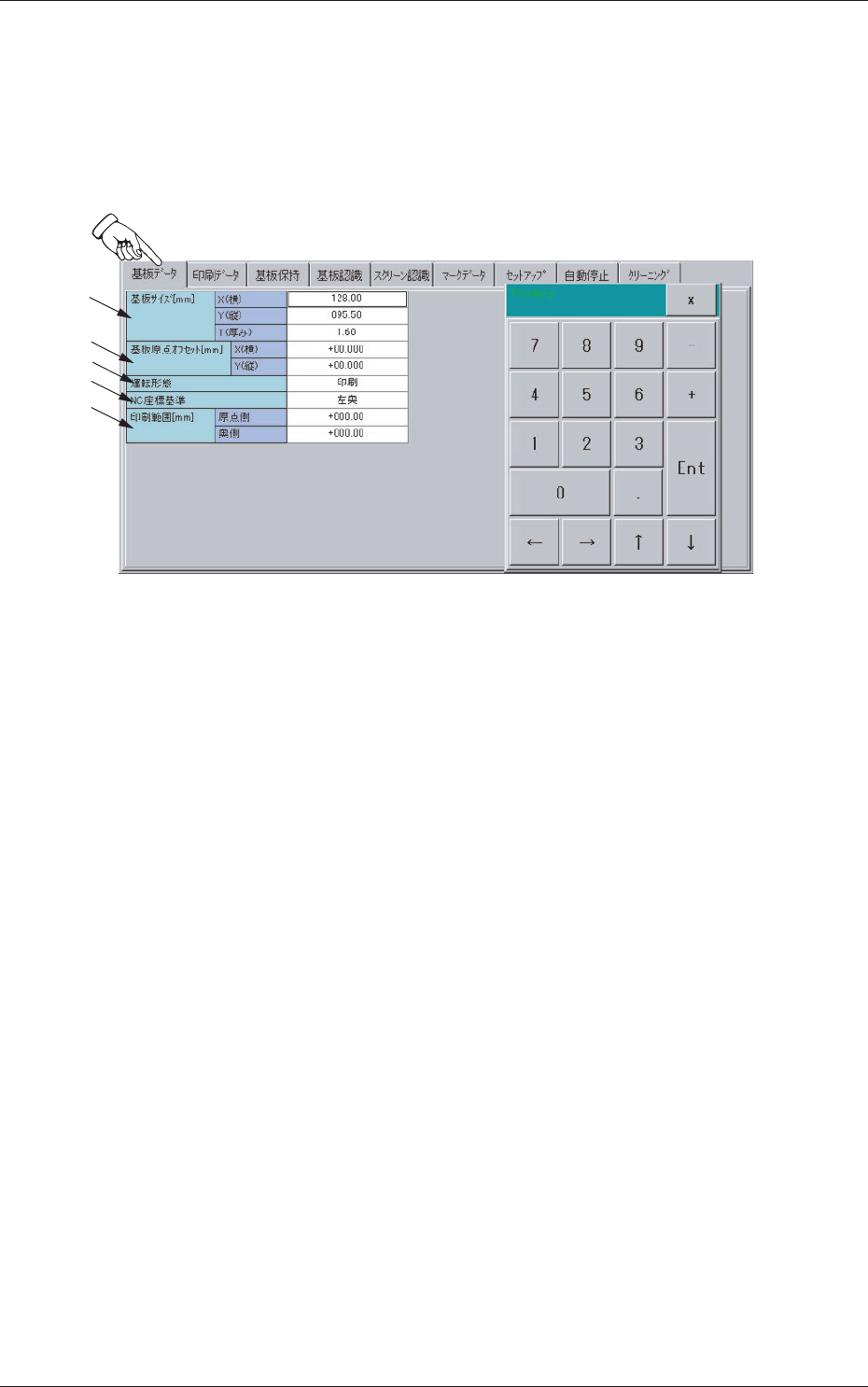

Fig.3B82 “ 基板データ ” タブシート
•
シートの構成
[1]
基板サイズ
“
テンキー ” 画面を表示させて、X（横）、Y（縦）、T（厚み）
を入力します。
[2] 基板原点オフセット
“
テンキー
” 画面を表示させて、X（横）、Y（縦）を入力します。
[3] 運転形態
“テンキー”画面を表示させて、“印刷”または“通過”を選択
します。
[4] NC
座標基準
“ テンキー ” 画面を表示させて、“ 左奥 ”、“ 左前 ”、“ 右
前 ” または “ 右奥 ” を選択します。
[5] 印刷範囲
“ テンキー ” 画面を表示させて、原点側、奥側の値を入力しま
す。
