2 - 46 Tg 1299 -ID-PM 0602 - 001 2.7 “ マークデータ ” タブ [6] 明暗極性 “ テンキー ” 画面を表示させて、 “ マーク明 ” または “ マー ク暗 ” を選択します。 [7] 判定レベル “ テンキー ” 画面を表示させて、 “ 高 ”、 “ 中 ”、 または “ 低 ” を選択します。 [8] 照明 標準仕様では “ 通常 ” しか選択できません。
2-45
Tg1299-ID-PM
0602-001
2.7 “ マークデータ ” タブ
2.7 “ マークデータ ” タブ
•
シートの表示
編集シートの [
マークデータ ] タブを押すと、以下のタブシートが
表示されます。
[1]
[2]
[3]
[4]
[5] [6] [7]
[8]
Fig.3B89 “ マークデータ ” タブシート
•
シートの構成
[1] マークコード
マークコードが表示されます。
[2] マーク形状
“
テンキー
” 画面を表示させて、該当する認識マークの形状を
選択します。
[3] マークサイズ D1
“
テンキー ” 画面を表示させて、数値を入力します。
[4] マークサイズ D2
“ テンキー ” 画面を表示させて、数値を入力します。
[5] 認識領域
“ テンキー ” 画面を表示させて、数値を入力します。
2-46
Tg1299-ID-PM
0602-001
2.7 “ マークデータ ” タブ
[6] 明暗極性
“ テンキー ” 画面を表示させて、“ マーク明 ” または “ マー
ク暗 ” を選択します。
[7] 判定レベル
“ テンキー
” 画面を表示させて、“ 高 ”、“ 中 ”、または “ 低 ”
を選択します。
[8] 照明
標準仕様では “
通常 ” しか選択できません。
2-47
Tg1299-ID-PM
0602-001
2.8 “ セットアップ ” タブ
2.8 “ セットアップ ” タブ
•
シートの表示
編集シートの [
セットアップ ] タブを押すと、以下のタブシートが
表示されます。
[1]
[2]
[3]

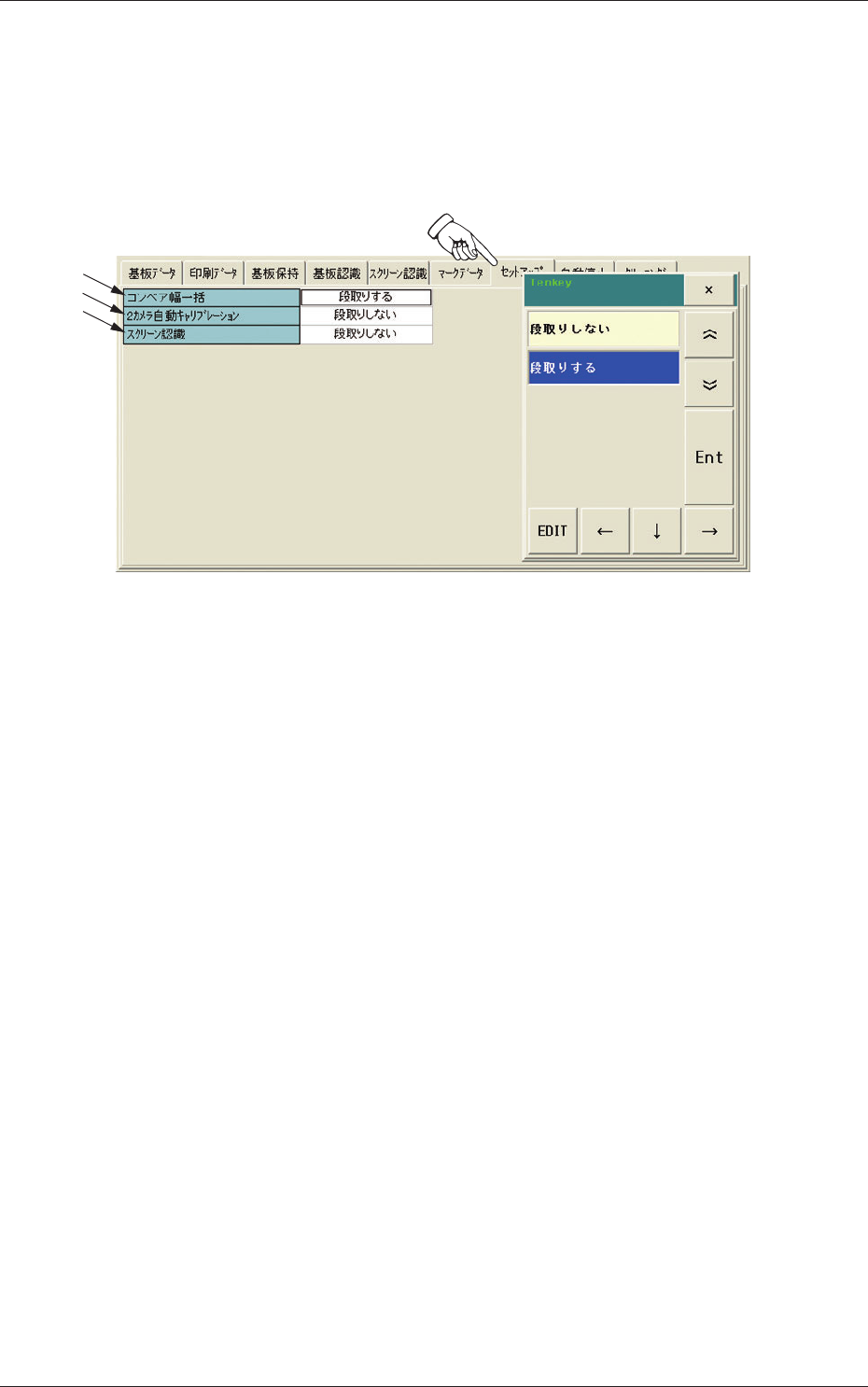

Fig.3B90 “ セットアップ ” タブシート
•
シートの構成
[1] コンベア幅一括
“
テンキー
” 画面を表示させて、“ 段取りしない ” または “ 段
取りする ” を選択します。
[2] 2 カメラ自動キャリブレーション
“
テンキー ” 画面を表示させて、“ 段取りしない ” または
“ 段取りする ” を選択します。
[3] スクリーン認識
“ テンキー
” 画面を表示させて、“ 段取りしない ” または
“ 段取りする ” を選択します。
