3 - 4 Tg 1299 -ID-PM 0602 - 001 2. “ 装置稼動情報 1” サブメニュー構成 Table 3C1 タ ブ 内 容 生産実績 本装置における生産実績データが表示されます。 運転時間 本装置における運転時間データが表示されます。 認識異常 本装置で発生した認識異常に関するデータが表示されます。 異常個所別情報 本装置で発生した異常について、ユニット別のデータが表示され す。 情報消去 記憶されている装置稼動…
3-3
Tg1299-ID-PM
0602-001
2. “ 装置稼動情報 1” サブメニュー
ノート
“ 装置稼動情報 1” サブメニュー画面と “ 装置稼動情報 2” サブメ
ニュー画面は、同じタブシートで構成されています。データを集計
する期間を別々に設定して、期間が異なる生産管理のデータ（月別
と日別など）を別々に集計するような場合などに使い分けます。
•
画面の表示
“ 生産管理データ
” サブメニューバーの［装置稼動情報 1］ボタン
を押すと、以下の画面が表示されます。
[1]
Fig.3C3 “ 装置稼動情報 1” サブメニュー画面
•
画面の構成
[1] タブ
“
装置稼動情報
1” サブメニュー画面は 5 つのタブシートに分
かれており、タブを押すと各タブシートが表示されます。
2. “ 装置稼動情報 1” サブメニュー構成
3-4
Tg1299-ID-PM
0602-001
2. “ 装置稼動情報 1” サブメニュー構成
Table 3C1
タ ブ 内 容
生産実績 本装置における生産実績データが表示されます。
運転時間 本装置における運転時間データが表示されます。
認識異常 本装置で発生した認識異常に関するデータが表示されます。
異常個所別情報 本装置で発生した異常について、ユニット別のデータが表示され
す。
情報消去 記憶されている装置稼動情報を消去します。
3-5
Tg1299-ID-PM
0602-001
2.1 “ 生産実績 ” タブ
2.1 “ 生産実績 ” タブ
本装置における生産実績データが表示されます。
•
シートの表示
“ 装置稼動情報
1” サブメニュー画面の［生産実績］タブを押すと、
以下のタブシートが表示されます。
[1]
[2]
[3]
[4]
[5]
[6]
[7]

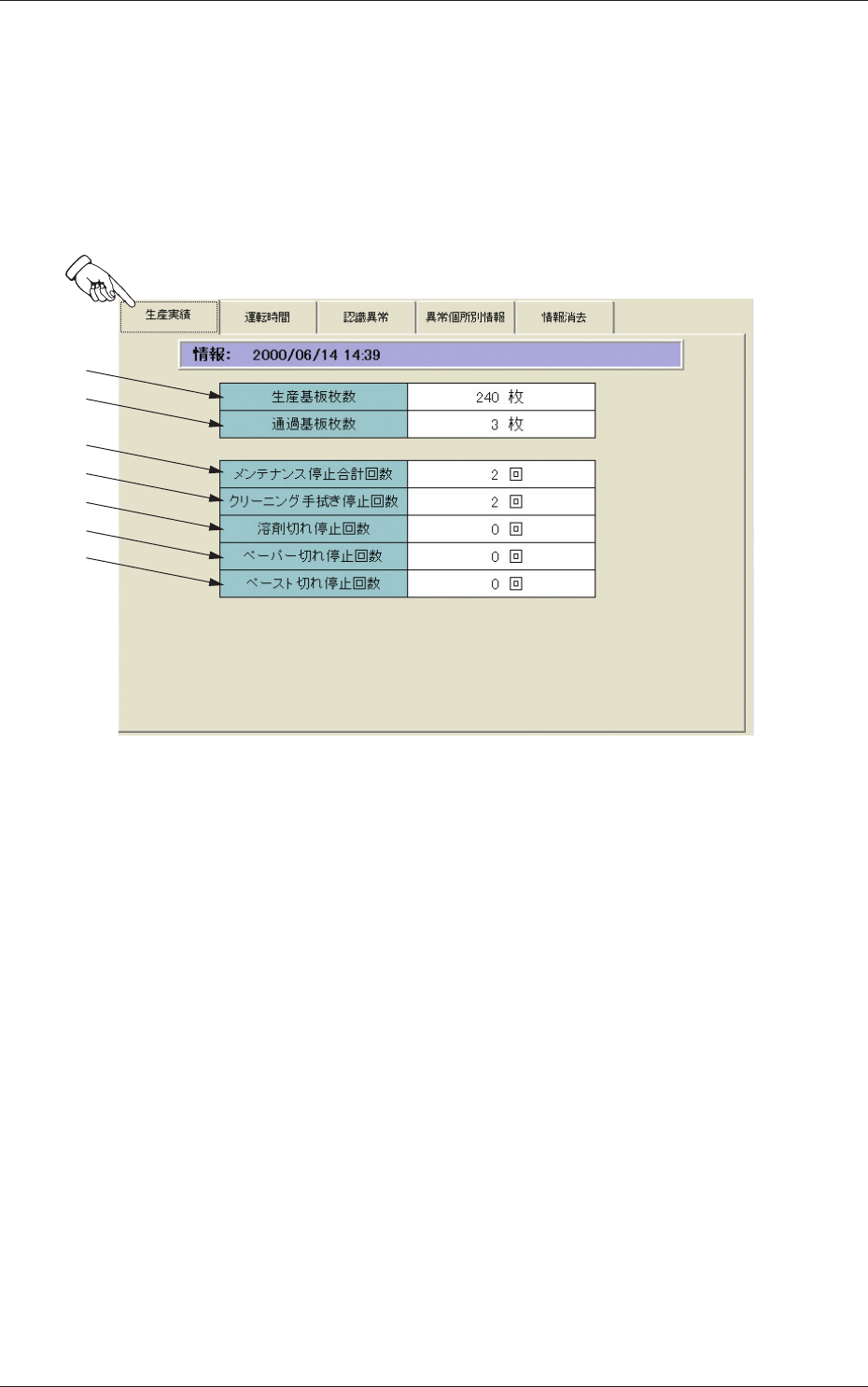

Fig.3C4 “ 生産実績 ” タブシート
•
シートの構成
[1] 生産基板枚数
運転モードが
“
印刷 ” の場合に生産された基板の枚数が表示
されます。
基板枚数としては、印刷終了後にテーブルが原点位置に戻る回
数を基板枚数としてカウントします。
[2] 通過基板枚数
運転モードが “
通過 ” の場合に通過した基板の枚数が表示さ
れます。
基板枚数としては、基板がテーブルから R コンベアに移る回数
を基板枚数としてカウントします。
