3 - 17 Tg 1299 -ID-PM 0602 - 001 3.2 “ 生産機種経歴 ” タブ 3.2 “ 生産機種経歴 ” タブ カレント機種の生産経歴が表示されます。 • シートの表示 “ 機種別稼動情報 ” サブメニュー画面の [ 生産機種経歴 ] タブを 押すと、以下のタブシートが表示されます。 [2] [3] [1] Fig.3C14 “ 生産機種経歴 ” タブシート • シートの構成 [1] 経歴 カレント機種 ( デ…
3-16
Tg1299-ID-PM
0602-001
3.1 “ 機種変更 / 情報消去 ” タブ
[4] ［機種選択決定］ボタン
[5] で選択した機種をカレント機種（“ 機種別稼動情報 ” シー
トの各タブシートでデータを表示する機種）として決定するボ
タンです。
[5] ［カレント機種選択］ボタン
登録されている機種の中からカレント機種を選択するボタンで
す。
•
機種の変更操作手順
(1)
[2] または [3] のボタンを使って、[1] の一覧表示の順序を
並べ替えます。
(2)
[1] に一覧表示されている機種の中から、データを表示する
機種を選択します。
背景色が紺色に変わります。
(3) [5]［カレント機種選択］ボタンを押します。
(4) [4]［機種選択決定］ボタンを押します。
[6] ［機種別稼動情報消去］ボタン
登録されている機種の中から、データを消去する機種を選択す
るボタンです。
•
情報の消去操作手順
(1)
[3] または [4] のボタンを使って、[1] の一覧表示の順序を
並べ替えます。
(2)
[1] に一覧表示されている機種の中から、消去する機種を選
択します。
背景色が紺色に変わります。
(3) ［消去］ボタンを押します。
以下の警告が表示されます。
Fig.3C13
(4) ［OK］を押すと、選択した機種が [1] の一覧表示から削除さ
れます。
3-17
Tg1299-ID-PM
0602-001
3.2 “ 生産機種経歴 ” タブ
3.2 “ 生産機種経歴 ” タブ
カレント機種の生産経歴が表示されます。
•
シートの表示
“ 機種別稼動情報
” サブメニュー画面の [ 生産機種経歴 ] タブを
押すと、以下のタブシートが表示されます。
[2] [3]
[1]

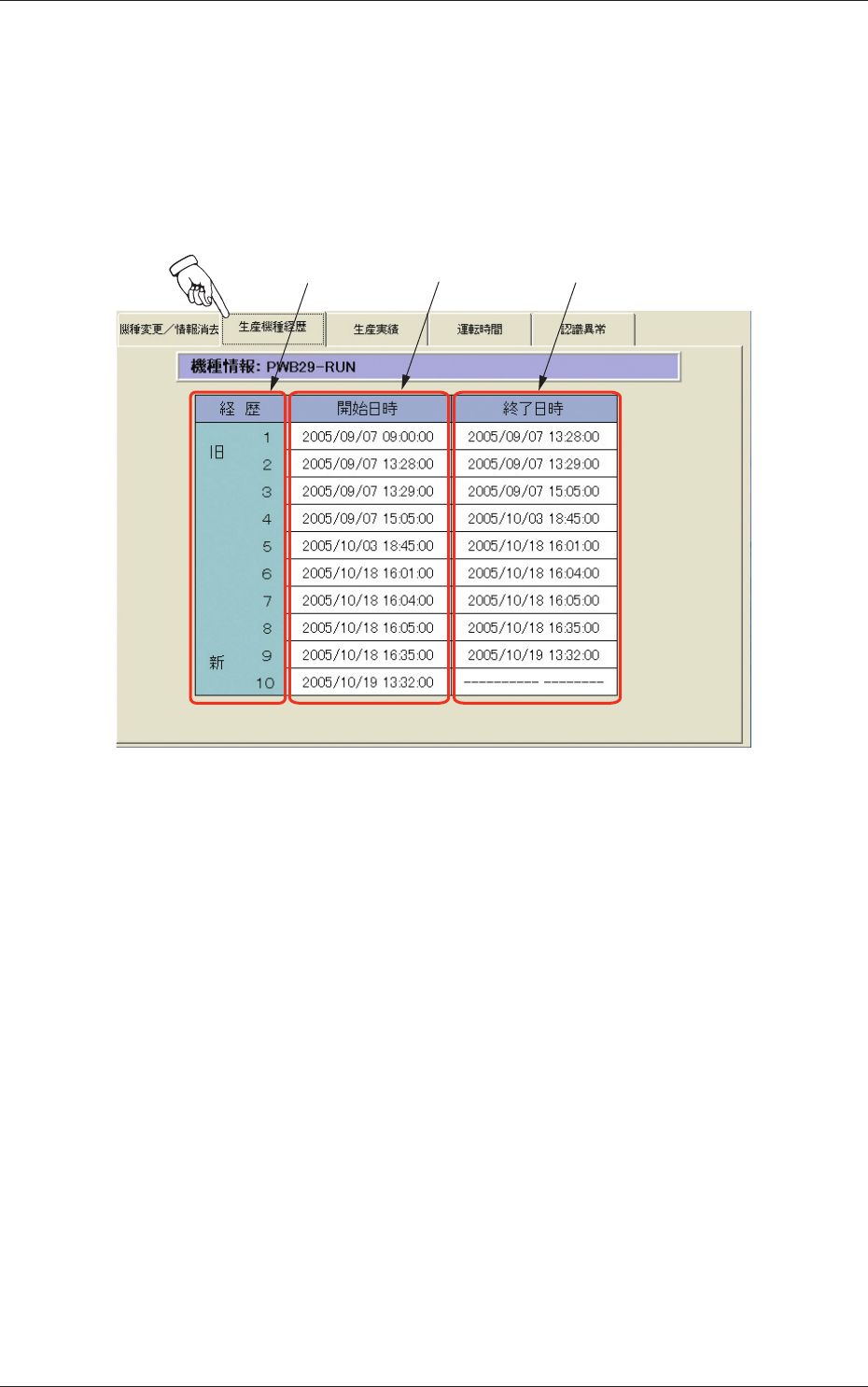

Fig.3C14 “ 生産機種経歴 ” タブシート
•
シートの構成
[1] 経歴
カレント機種
(
データを表示しようとする機種 ) の生産した経
歴が直近 10 件分表示されます。古い経歴から順に表示され、10
件を越えると、古い経歴から順に削除されます。
[2] 開始日時
カレント機種の各経歴の運転開始日時が表示されます。
[3] 終了日時
カレント機種の各経歴の運転終了日時が表示されます。
3-18
Tg1299-ID-PM
0602-001
3.3 “ 生産実績 ” タブ
3.3 “ 生産実績 ” タブ
カレント機種の生産実績データが表示されます。
•
シートの表示
“ 機種別稼動情報
” サブメニュー画面の [ 生産実績 ] タブを押す
と、以下のタブシートが表示されます。
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]

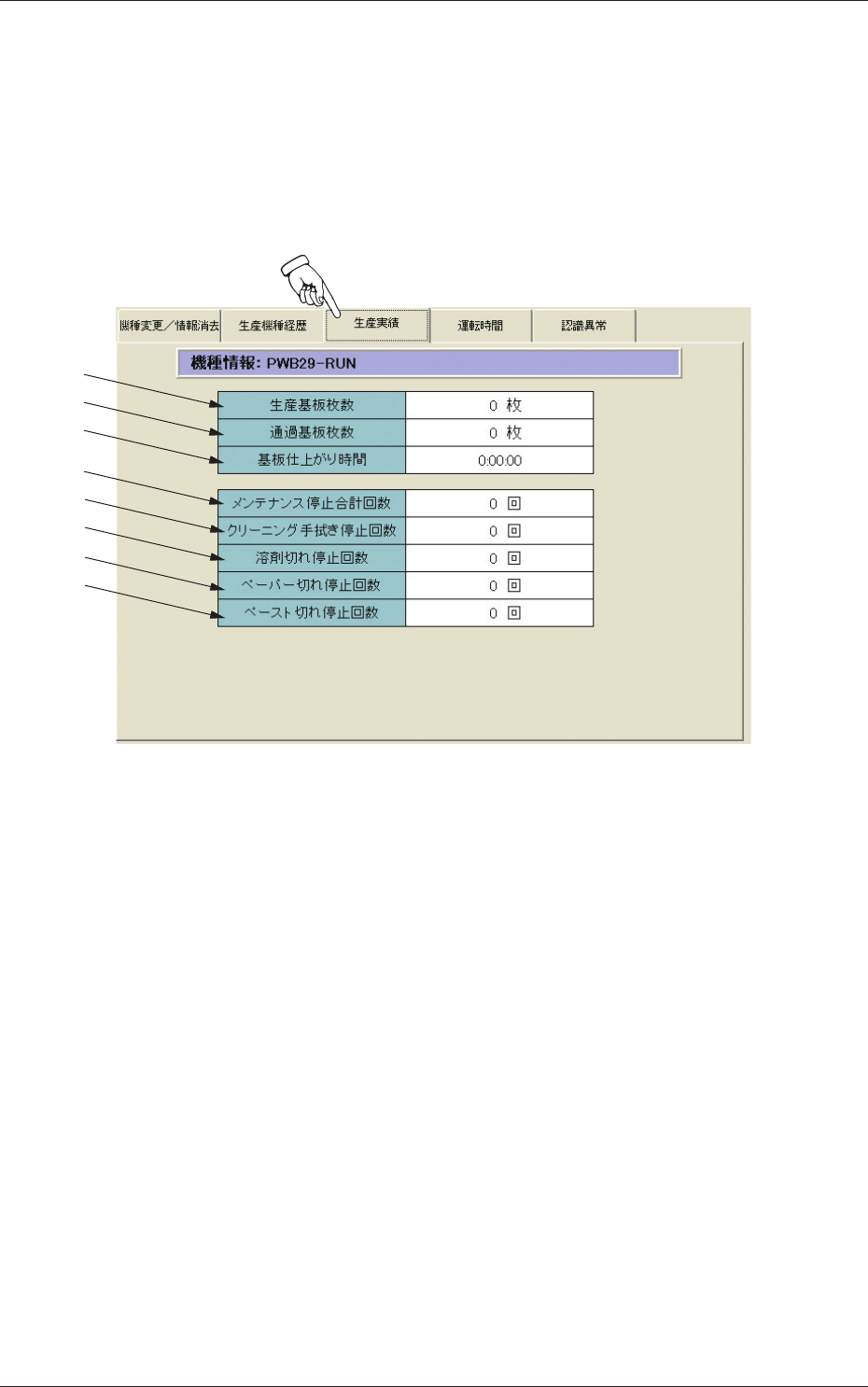

Fig.3C15 “ 生産実績 ” タブシート
•
シートの構成
[1] 生産基板枚数
運転モードが
“
印刷 ” の場合に生産された基板の枚数が表示
されます。
基板枚数としては、印刷終了後にテーブルが原点位置に戻る回
数がカウントされます。
[2] 通過基板枚数
運転モードが “
通過 ” の場合に通過した基板の枚数が表示さ
れます。
基板枚数としては、基板がテーブルから R コンベアに移る回数
がカウントされます。
