3-19
Tg1299-ID-PM
0602-001
3.3 “ 生産実績 ” タブ
[3] 基板仕上り時間
運転モードが “ 印刷 ” の場合に、L コンベア上に基板が移って
から印刷が終了するまでの時間が計測され、最短値が表示され
ます。
ノート
ステップ運転で生産された基板については除外されます。
[4] メンテナンス停止合計回数
装置のメンテナンス（下記の [5] ～ [8] の項目）のために停止
した合計回数が表示されます。
[5] ～ [8] の合計になります。
[5] クリーニング手拭き停止回数
スクリーンを手拭きするために停止した合計回数が表示されま
す。
[6] 溶剤切れ停止回数
クリーニング用の溶剤の残量が少なくなったことを検出して装
置が停止した合計回数が表示されます。
[7] ペーパー切れ停止回数
クリーニング用のペーパーがなくなったことを検出して装置が
停止した合計回数が表示されます。
[8] ペースト切れ停止回数
設定したペースト切れ停止基板枚数ごとに装置が停止した合計
回数が表示されます。
ノート
半田残量検出機能（オプション）を使用する場合は、ペース
ト残量検出センサがペーストがなくなったことを検出して装
置が停止した回数も加わります。
3-20
Tg1299-ID-PM
0602-001
3.4 “ 運転時間 ” タブ
3.4 “ 運転時間 ” タブ
カレント機種の運転時間データが表示されます。
•
シートの表示
“ 機種別稼動情報
” サブメニュー画面の [ 運転時間 ] タブを押す
と、以下のタブシートが表示されます。
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]
[13]
[14]
[15]
[16]
[17]

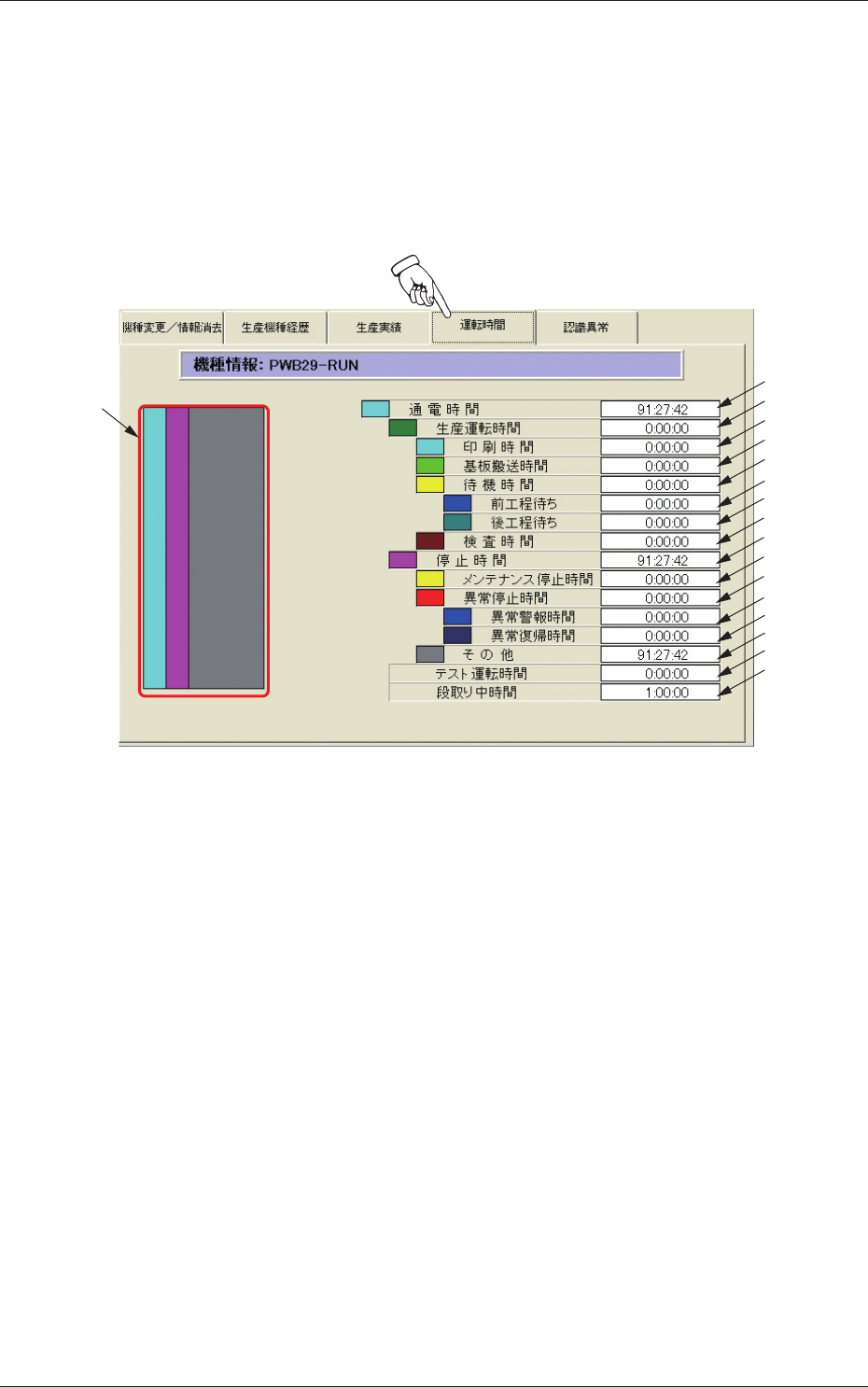

Fig.3C16 “ 運転時間 ” タブシート
•
シートの構成
[1] 運転時間の割合グラフ
以下
[2]
の通電時間に対する各時間の割合が、名称の前に表示
した色別に帯グラフで表示されます。5 秒ごとに表示が更新され
ます。
[2] 通電時間
装置の制御電源に通電していた時間（[3] 生産運転時間 + [10]
停止時間）が表示されます。
[3]
生産運転時間
対象機種を生産していた時間（[4] 印刷時間 + [5]
基板搬送時
間 + [6] 待機時間 + [9] 検査時間）が表示されます。
3-21
Tg1299-ID-PM
0602-001
3.4 “ 運転時間 ” タブ
[4] 印刷時間
印刷開始から終了までの、印刷に要した正味の時間が表示され
ます。
停止、一時停止、ステップ運転、搬送に要した時間等は集計さ
れません。
[5] 基板搬送時間
R/L
コンベアの基板搬送モータが動作していた時間が表示されま
す。
印刷時間は集計されません。
[6] 待機時間
装置が前後の工程に対して待機していた時間（[7] 前工程待ち +
[8]
後工程待ち）が表示されます。
[7] 前工程待ち
前の工程から基板が供給されるのを装置が待っていた時間が表
示されます。
[8] 後工程待ち
後の工程で基板が排出されるのを装置が待っていた時間が表示
されます。
[9] 検査時間
基板の印刷状態を検査するために要した時間が表示されます。
ノート
印刷状態検査はオプションです。印刷検査状態がない装置で
は、検査時間はゼロになります。
[10] 停止時間
装置が停止していた時間（[11] メンテナンス停止時間 + [12]
異常停止時間 + [15] その他）が表示されます。
[11] メンテナンス停止時間
以下のメンテナンス作業のために装置が停止した時間が表示さ
れます。
•
スクリーンの手清掃
•
クリーニング用溶剤の補給
•
クリーニングペーパーの補給
•
ソルダペーストの補給
[12] 異常停止時間
装置が異常警報を出してから復帰するまでの時間（[13]
異常警
報時間 + [14]
異常復帰時間）が表示されます。
