4-1
Tg1299-ID-PM
1. システム設定メニューの概要
0602-001
1. システム設定メニューの概要
1.1 システム設定メニューの構成
メインメニューに配置されている [ システム設定 ] ボタンを押すと、
タッチスクリーンの表示がシステム設定メニュー画面に切替り、サ
ブメニューバーが表示されます。
[1]
[2] [3] [4]

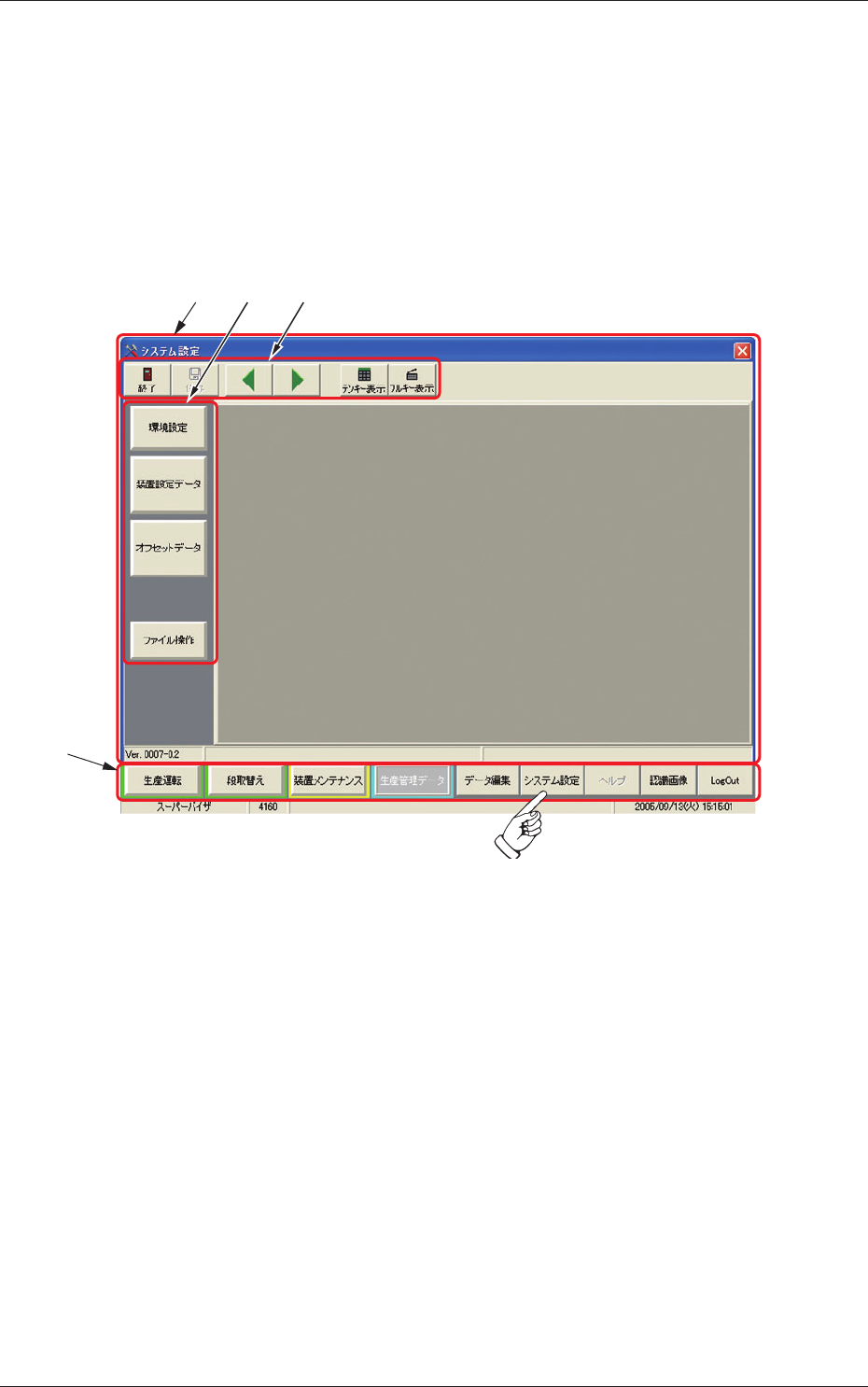

Fig.3D1 システム設定メニュー
•
画面の構成
[1] メインメニューバー
全メニュー共通で、メインメニューを選択するボタンが常時表
示されています。
[2] システム設定画面
システム設定メニューの画面がマルチウィンドウ形式で表示さ
れます。
4-2
Tg1299-ID-PM
1.1 システム設定メニューの構成
0602-001
[3] サブメニューバー
システム設定メニューを構成するサブメニューの選択ボタンが
配置されています。選択ボタンを押すと、対応するサブメニュー
の画面に切替ります。
システム設定メニューは、以下の 4
のサブメニューで構成されてい
ます。
システム設定
サブメニュー 参照項番号
環境設定 (2.)
装置設定データ (3.)
オフセットデータ (4.)
ファイル操作 (5.)
Fig.3D2
4-3
Tg1299-ID-PM
0602-001
1.1 システム設定メニューの構成
[4] ツールバー
システム設定メニューの操作画面で使用する以下の操作ボタン
が配置されています。

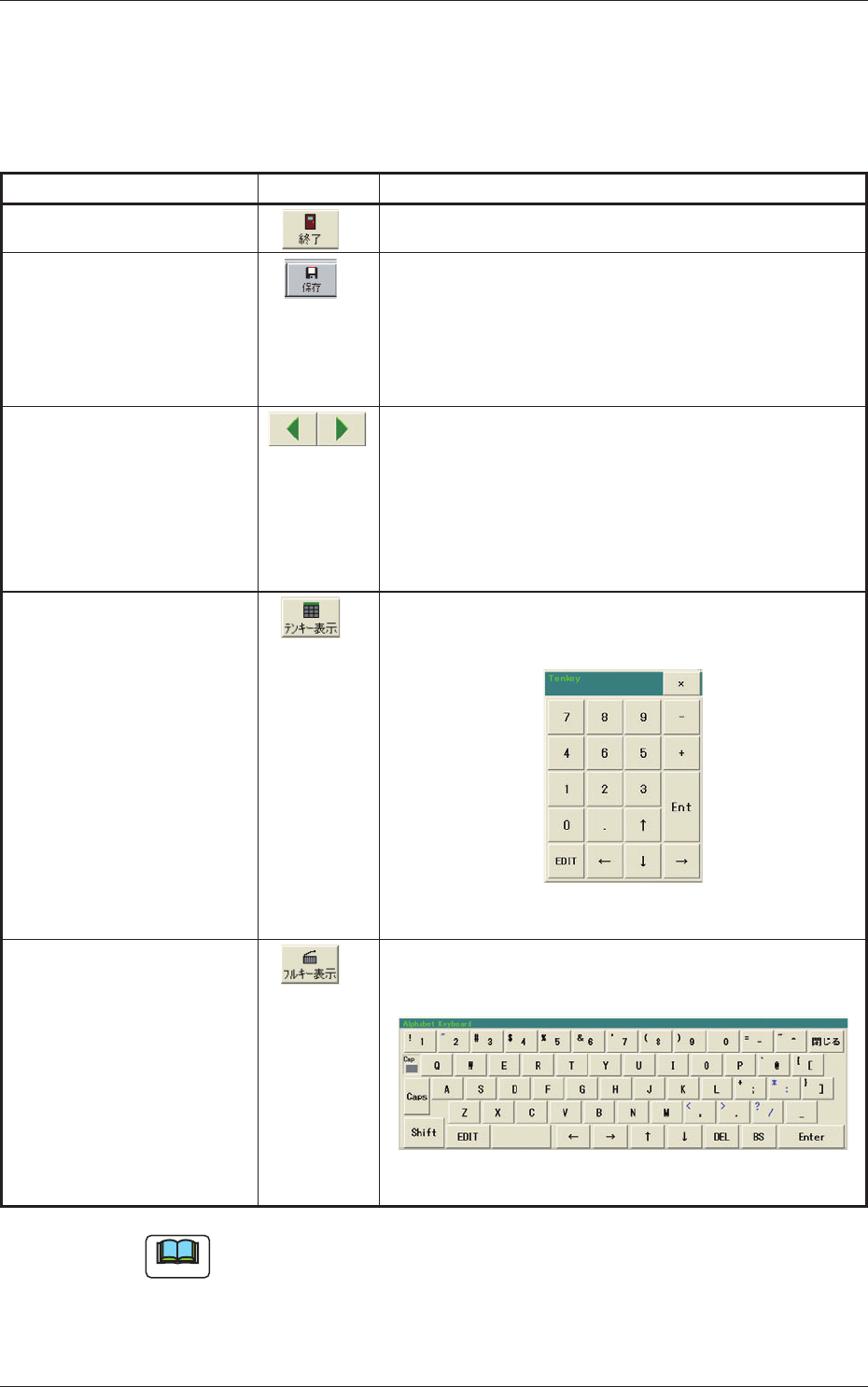

Table 3D1
操作ボタン アイコン 機 能
［終了］ボタン
“ システム設定 ” 画面を閉じるボタンです。
［保存］ボタン
シートの内容を装置に記憶するボタンです。
注： ［保存］ボタンを押さないと、設定内容が装置
に記憶されません。シートに［設定］ボタン
がある場合でも、［設定］ボタンを押した後に、
必ず［保存］ボタンを押してください。
項目選択ボタン
シートに表示する項目を選択するボタンです。
ボタンを押すと選択する項目が下から上、右か
ら左の方向に移動します。
注：“ テンキー ” 画面の［Ent］キーを押しても
選択する項目が下から上、右から左の方向に
移動します。
［テンキー表示］ボタン
数値を入力する “ テンキー ” 画面を表示するボ
タンです。
Fig. 3D3
［フルキー表示］ボタン
英数字を入力する“アルファベットキーボード”
画面を表示するボタンです。
Fig. 3D4
ノート
“テンキー”画面と“アルファベットキーボード”画面を同時に表
示することはできません。
