3OM-1321-005_w - 第158页
4-9 Tg1299-ID-PM 0602-001 2.1 “ パスワード ” タブ 2.1.3 “ 画面表示設定 ” タブ • シートの表示 “ パスワード設定 ” タブシートの [ 画面表示設定 ] タブを押すと、 以下のタブシートが表示されます。 [1] [2] Fig.3D8 “ 画面表示設定 ” タブシート • シートの構成 [1] 機能名 画面上で非表示に設定可能なボタンやメニューの項目が表示さ れます。 [2] 非表示レベ…
4-8
Tg1299-ID-PM
0602-001
2.1 “ パスワード ” タブ
ノート
（a） “ スーパーバイザ ” 以外で Login したときは、パスワードの有
効範囲を設定できませんが、設定状態を確認することはできま
す。
（b） 有効範囲にない機能のシートでは、“ ログインタイプにより、
この操作は行えません ” と表示されますが、設定された状態を
確認することはできます。
（c）
有効範囲にない機能のデータ編集シートでは、“ データの入力
は行えません ” と表示されますが、設定された状態を確認する
ことはできます。
（d）
パスワードを設定していないレベルでも、パスワードの有効範
囲を設定できます。
4-9
Tg1299-ID-PM
0602-001
2.1 “ パスワード ” タブ
2.1.3 “ 画面表示設定 ” タブ
•
シートの表示
“ パスワード設定
” タブシートの [ 画面表示設定 ] タブを押すと、
以下のタブシートが表示されます。
[1] [2]
Fig.3D8 “ 画面表示設定 ” タブシート
•
シートの構成
[1] 機能名
画面上で非表示に設定可能なボタンやメニューの項目が表示さ
れます。
[2] 非表示レベル設定ボタン
このボタンを押すと [---(
灰色
)] → [OP1( 緑色 )] → [OP2( 黄
色 )] の順に切替ります。
詳細は以下のとおりです。
[---]： 全てのログインレベルで表示します。
[OP1]： OP1 および
OP2 でログイン時、非表示に設定します。
[OP2]： OP2 でログイン時、非表示に設定します。
4-10
Tg1299-ID-PM
0703-002
2.2 “ タワー灯 / ブザー ” タブ
2.2 “ タワー灯 / ブザー ” タブ
装置の状態に対するタワー灯の表示色、ブザーの報知形式について
設定します。
•
シートの表示
“ 環境設定
” サブメニュー画面の [ タワー灯 / ブザー設定 ] タブを
押すと、以下のタブシートが表示されます。
[1] [2] [3]
[4]
[6]
[5]

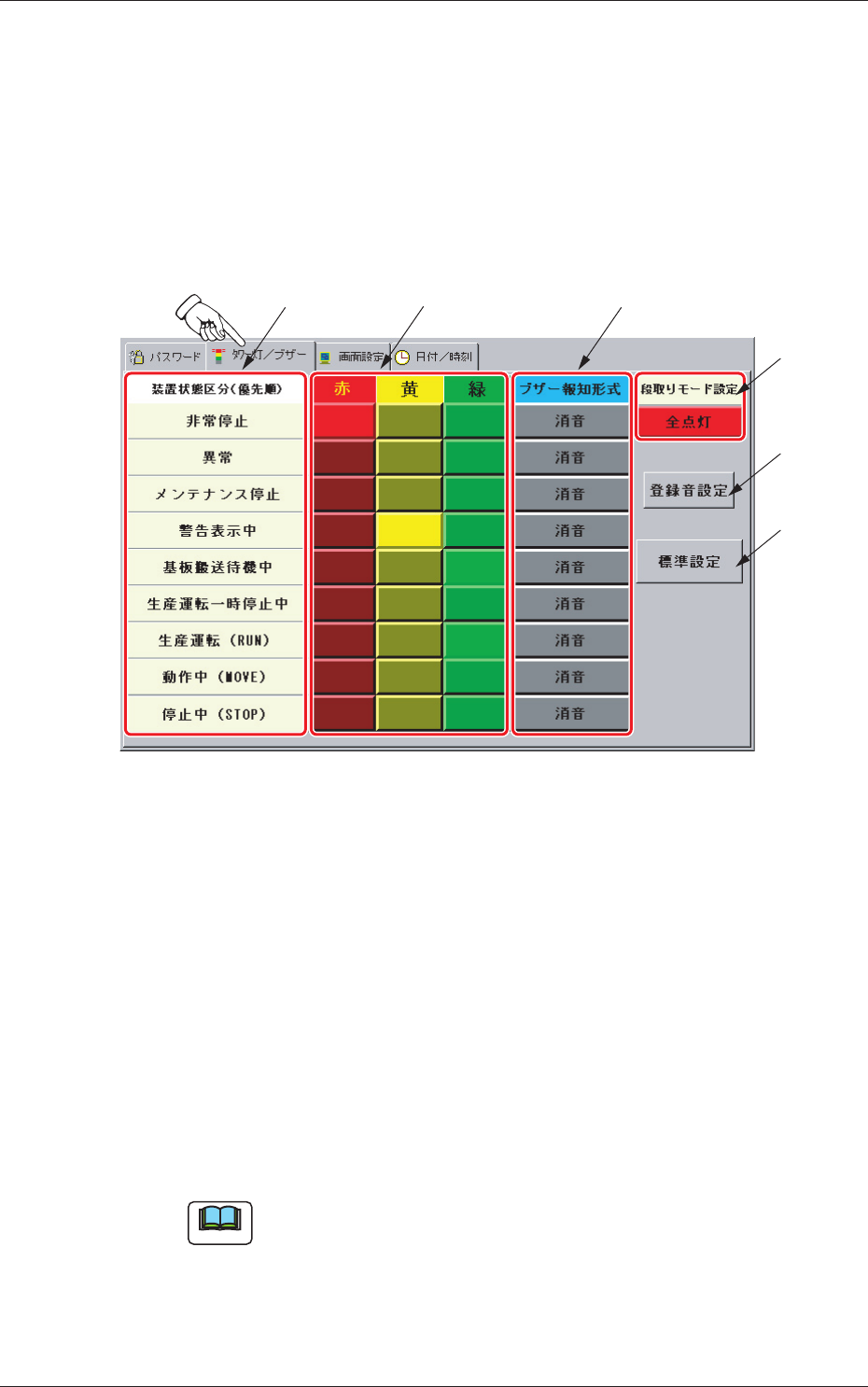

Fig.3D9 “ タワー灯 / ブザー設定 ” タブシート
•
シートの構成
[1] 装置状態区分
タワー灯とブザーの作動する装置の状態を表示します。
危険の度合に応じて、緊急度の高い順に表示しています。
[2] タワー灯状態設定ボタン
各状態に応じてタワー灯の色別に点灯の状態を設定します。
ボタンを押すと、[
消灯
] → [ 連続点灯 ] → [ 点滅 ] の順に切替
ります。
ノート
点滅の周期は 1 秒 (0.5 秒間点灯→ 0.5 秒間消灯 ) です。
