4-24 Tg1299-ID-PM 0607-002 4.1 “ 装置オフセット ” タブ スクリーンギャップ ： スクリーン下面と印刷時の基板上面との Z 方向の設定距離に対して、オフセット する量を入力します。 スクリーン 基 板 135 （＋） （－） Fig.3D20 スキージスクリーン ： スキージ原点とスクリーン中心との Y 方 向の設定距離に対して、オフセットする 量を入力します。 スキージ 奥基準設計値 手前基準設計値 …
4-23
Tg1299-ID-PM
0607-002
4.1 “ 装置オフセット ” タブ
4.1 “ 装置オフセット ” タブ
装置各部のオフセット量を設定します。
•
シートの表示
“ オフセットデータ
” サブメニューバーの［装置オフセット］タブを
押すと、以下のタブシートが表示されます。
[1]
[2]
[3]
[4]

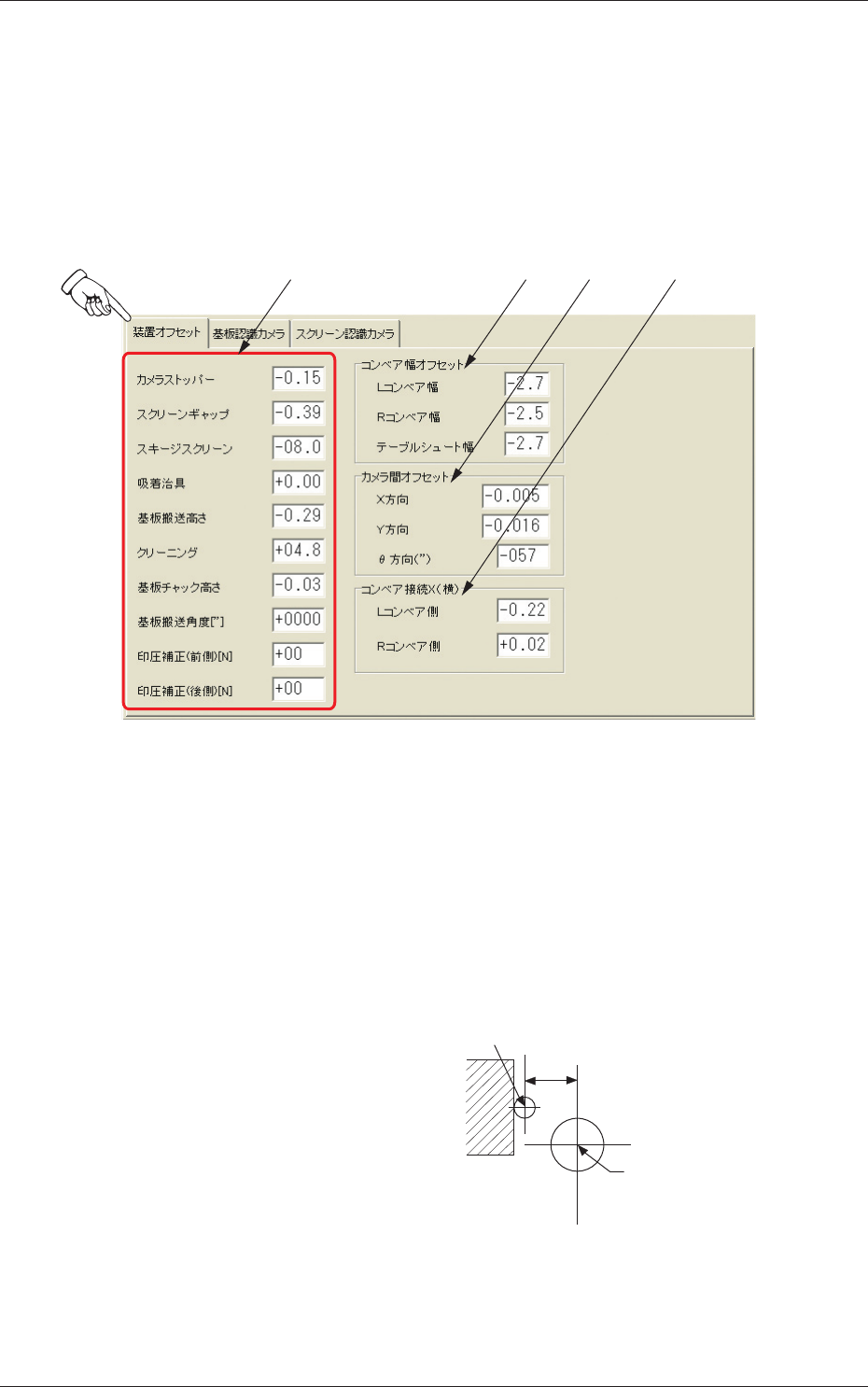

Fig.3D18 “ 装置オフセット ” タブシート
•
シートの構成
[1] 各ユニットのオフセット設定
各部のオフセット量を設定します。
カメラストッパー ： 基板停止位置がテーブル中心からずれて
いる場合に、補正分を設定します。
カメラ中心
基板ストッパー中心
基 板
53
Fig.3D19
4-24
Tg1299-ID-PM
0607-002
4.1 “ 装置オフセット ” タブ

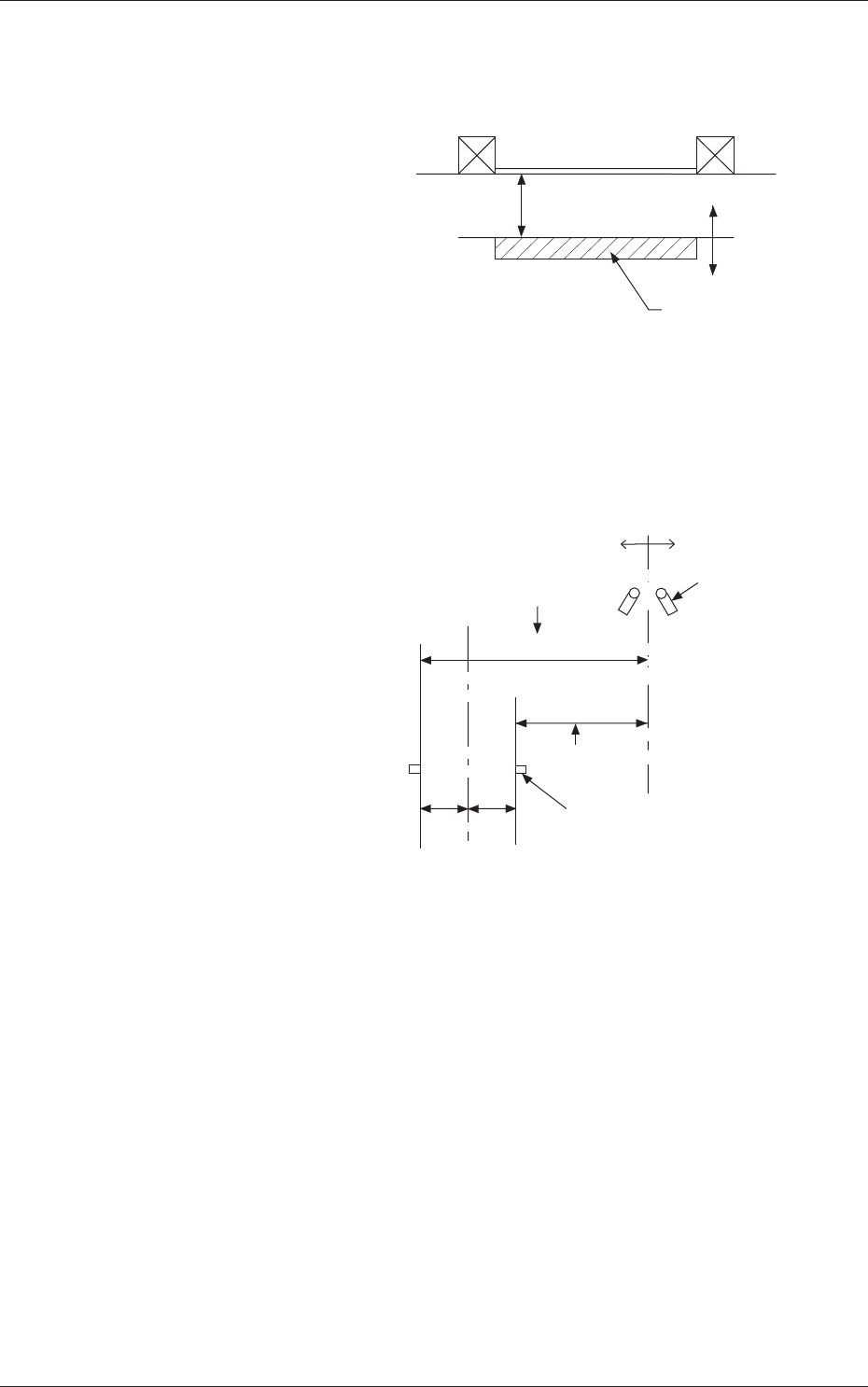

スクリーンギャップ ： スクリーン下面と印刷時の基板上面との
Z 方向の設定距離に対して、オフセット
する量を入力します。
スクリーン
基 板
135
（＋）
（－）
Fig.3D20
スキージスクリーン ： スキージ原点とスクリーン中心との Y 方
向の設定距離に対して、オフセットする
量を入力します。
スキージ
奥基準設計値
手前基準設計値
（＋）
搬送レール
128 128
165
421
（－）
Fig.3D21
4-25
Tg1299-ID-PM
0607-002
4.1 “ 装置オフセット ” タブ

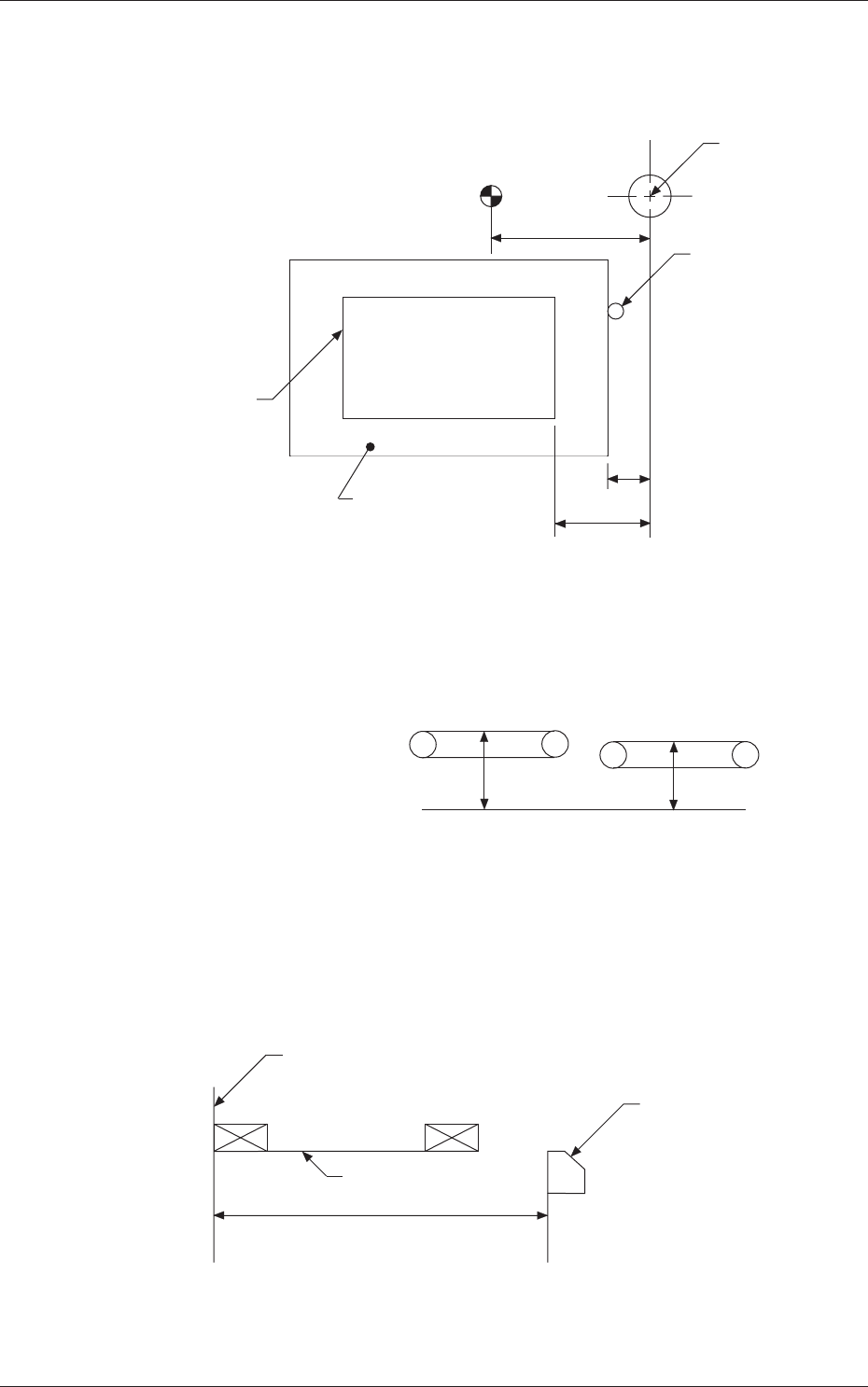

吸着治具 ： 基板認識カメラの中心と基板吸着治具の
端面の X 方向の設定距離に対して、オフ
セットする量を入力します。
カメラ中心
基板ストッパ
カメラ原点
吸着治具
基 板
C0
L1
L2
Fig.3D22
基板搬送高さ ： コンベアとシュートとの基板受け渡し時
の高さを合せるオフセットです。
コンベア側
テーブル側
H1
H2
（H2-H1）
Fig.3D23
クリーニング ： クリーニング位置にあるクリーニング
ヘッドとスクリーン中心の Y
方向の設定
距離に対して、オフセットする量を入力
します。
スクリーン基準位置
スクリーン裏面
クリーニングヘッド
（上昇後）
X（615）
Fig.3D24
