4.3 “ スクリーン認識カメラ ” タブ
スクリーン認識カメラのオフセット量、倍率、およびスクリーン認
識マークの明るさ、濃淡差を設定します。
•
シートの表示
“オ
フセットデータ”サブメニューバーの [スクリーン認識カメラ]
タブを押すと、以下のタブシートが表示されます。
[1]
[2]
[3]
[5]
[4]

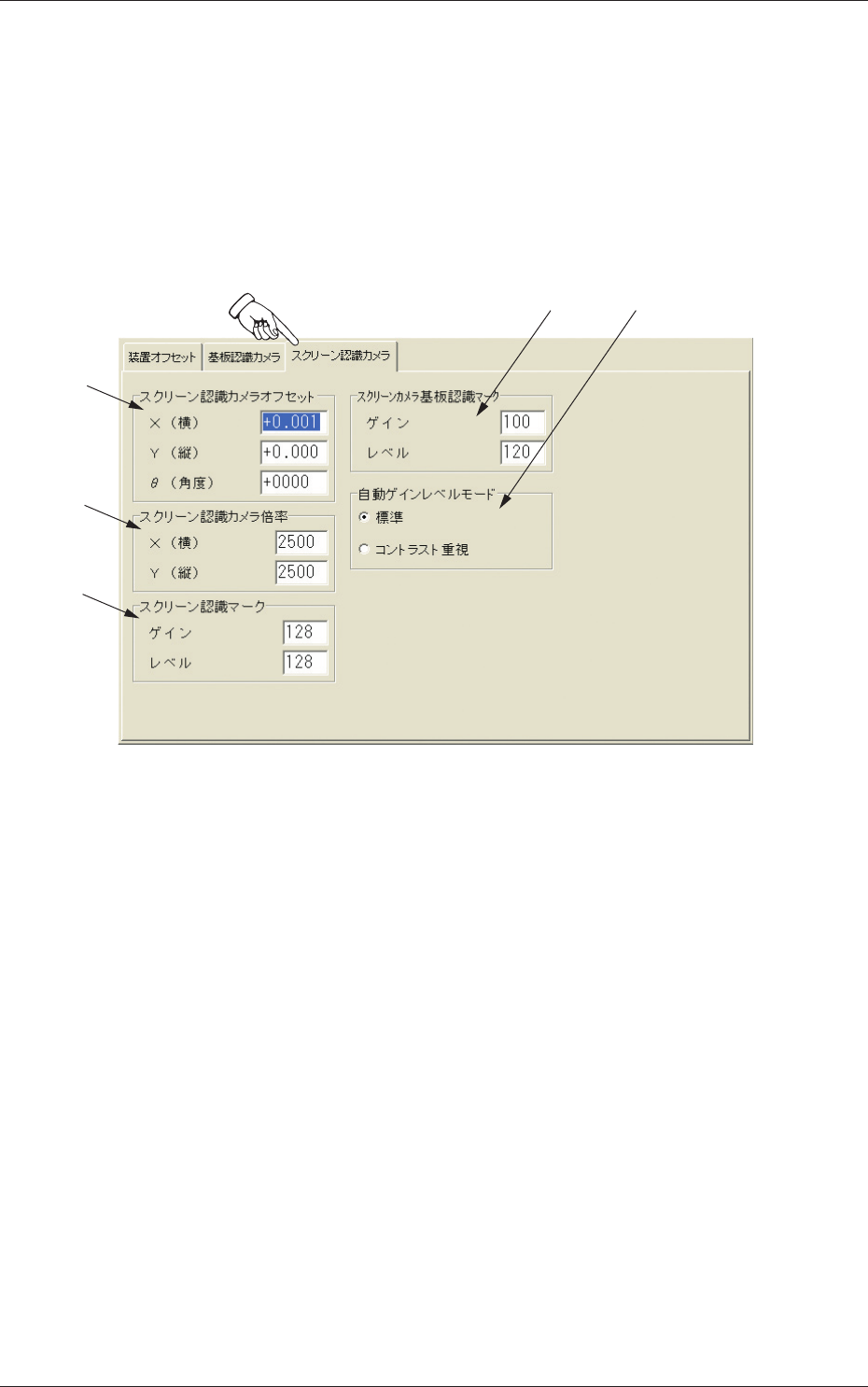

Fig.3D32 “ スクリーン認識カメラ ” タブシート
0602-001
4.3 “ スクリーン認識カメラ ” タブ
4-32
Tg1299-ID-PM
•
画面の構成
[1] スクリーン認識カメラオフセット
スクリーン認識カメラの中心位置とテーブルシュートの中心位
置の各軸の距離と、角度差を設定値に対して変更する値を入力
します。
テーブル原点
基板原点
基板
341
スクリーン認識カメラ
180

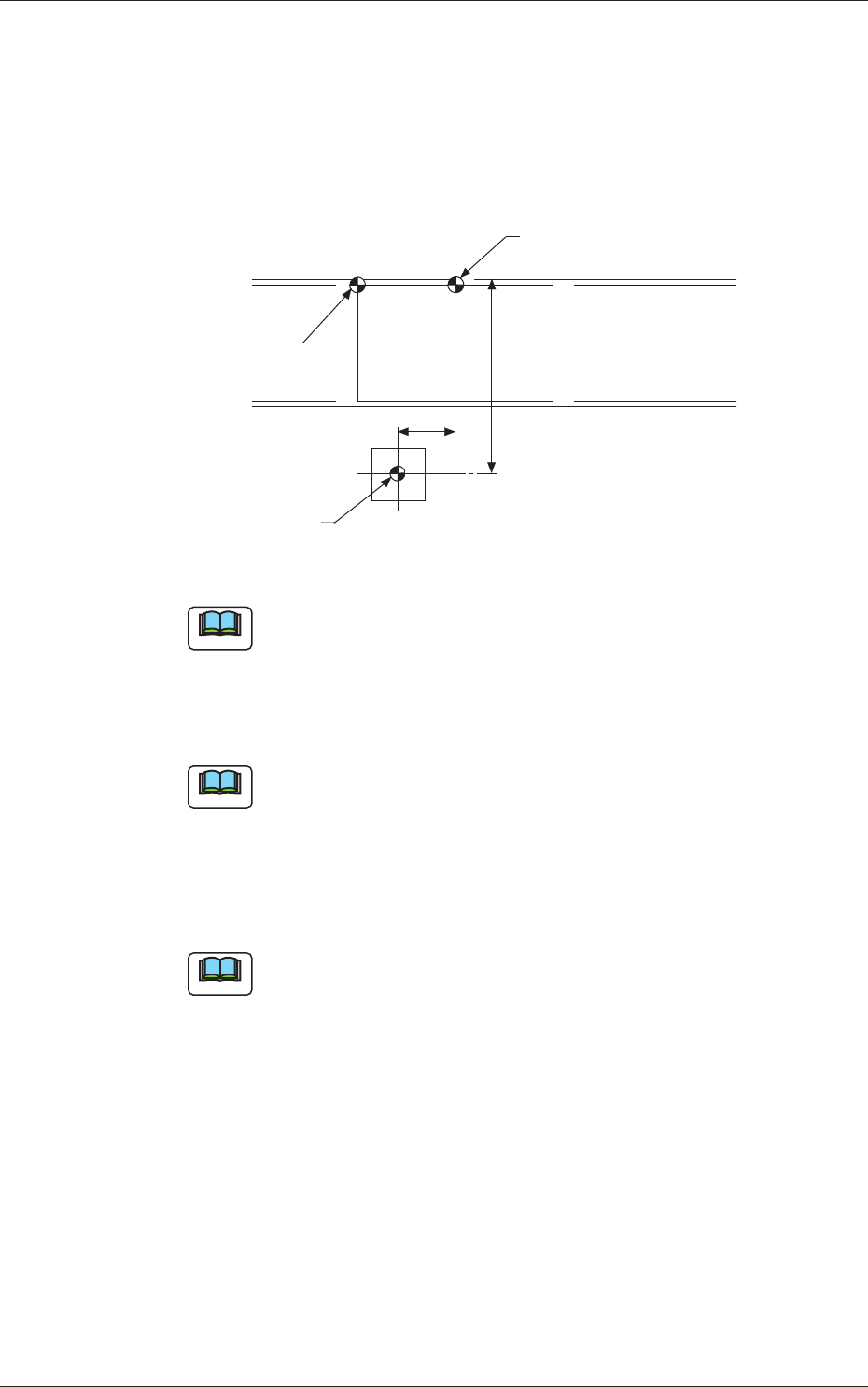

Fig.3D33
ノート
“ テンキー ” 画面を表示して、オフセット量を入力します。
[2] スクリーン認識カメラ倍率
スクリーン認識カメラの倍率を設定します。
ノート
“ テンキー ” 画面を表示して、X および Y 方向で 1 ピクセル当
りの距離（単位：
µ
m）を入力します。
[3] スクリーン認識マーク
スクリーン認識マークの明るさと濃淡差（コントラスト）を設
定します。
ノート
“テンキー”画面を表示して、“ゲイン”値と“レベル”値を
を入力します。
ゲイン ： コントラストを変える増幅率です。大きくするとコ
ントラストが強くなります。
レベル ： 明るさを変える増幅率です。大きくすると画面が明
るくなります。
0607-002
4.3 “ スクリーン認識カメラ ” タブ
4-33
Tg1299-ID-PM
[4] スクリーンカメラ基板認識マーク
基板認識マークの明るさと濃淡差（コントラスト）を設定します。
ノート
“テンキー”画面を表示して、“ゲイン”値と“レベル”値を
入力します。
ゲイン ： コントラストを変える増幅率です。大きくするとコ
ントラストが強くなります。
レベル ： 明るさを変える増幅率です。大きくすると画面が明
るくなります。
[5] 自動ゲインレベルモード
自動ゲインレベル調整のモードを設定します。
コントラスト重視では、コントラストがはっきりした画像を得
ることを重視したゲインとレベルを求めます。
