2-4
Tg1299-ID-PM
0704-002
1.2 オペレーションデータ
1.2.2 印刷データ
（1) 製版基準
スクリーン枠の基準の種類を選択します。
中心基準 ：スクリーン枠の中心を基準にします。
手前基準 ：スクリーン枠の手前側を基準にします。
奥基準 ：スクリーン枠の奥側を基準にします。
（2) 往復印刷
往復印刷を行うか、行わないかを選択します。
使用する
： 往復印刷を行います。
使用しない ： 往復印刷を行いません。
（3) 版枠選択
使用するスクリーンの版枠サイズを選択します。
単位：mm
650
×
550
550
×
550
600
×
550
550
×
650
（4) 印圧選択
スキージの前側および奥側の印圧を設定します。
単位：N
データの設定範囲：
9 ～ 147 N
（5)
スキージ選択
使用するスキージの種類を選択します。
使用
するスキージの種類は“段取替え”メニューで [ウィザード]
ボタンを押し、“ユーザー設定”サブメニューの“スキージ種類”
タブにて設定します。
単位：mm
（6) スキージ速度
スキージが前後に移動して印刷するときの速度を設定します。
単位：mm/sec
前進： スキージが“奥”から“手前”に進行するときのスピード
後進： スキージが“手前”から“奥”に進行するときのスピード
データの設定範囲：5 ～
200
スキージ選択
350
( ゴム )
Fig.3B12
前側
奥側
040
040
Fig.3B11
版枠選択
650
×
550
Fig.3B10
往復印刷
使用しない
Fig.3B9
Fig.3B8
製版基準
中心基準
005
005
前進
後進
Fig.3B13
2-5
Tg1299-ID-PM
0607-002
1.2 オペレーションデータ
（7) スクリーンディスタンス
印刷動作時のスクリーンと基板上面とのすき間を設定します。
単位：mm
データの設定範囲：-1.5 ～ 3.0
（8) 版離れモード
印刷完了後にスクリーン枠が基板から離れるときの、
版離れモー
ドを選択します。通常は “ 標準 ” を選択します。
標準 ： 加速度制御を使用した版離れ動作
多段階 ： 版離れ動作中に一旦停止します。
標準とくらべて時間がかかります。
（9) 版離れ速度
印刷終了後にスクリーン枠が基板から離れる速度を設定します。
単位：mm/s
データの設定範囲：0.05 ～ 200.00
（10) 版離れ加速度
印
刷終了後にスクリーン枠が基板から離れる加速度を設定しま
す。
単位：mm/sec
2
データの設定範囲：0.10 ～ 200.0
（11) 版離れ距離
印刷終了後にスクリーン枠が基板から離れる距離を設定します。
単位：mm
データの設定範囲：0 ～ 9.9
（12) 多段版離れ距離
版離れモードで
“ 多段階 ” を選択したときに、多段版離れを行
う区間を設定します。
版離
れ開始から設定された区間までは多段版離れ動作を行い、
残りの区間は標準の版離れ動作を行います。
（13) 印刷ずれ補正 ( 後進 )
X（単位：mm）、Y（単位：mm）
、
θ
（単位： ″）
ス
キージが後進（“手前 ” から “ 奥 ” に移動）するときに発生す
る基板とスクリーンの相対的な位置（微量）を補正するデータ
を設定します。
版離れモード
標準
Fig.3B15
版離れ速度
0.05
Fig.3B16
版離れ加速度
50.00
Fig.3B17
版離れ距離
0.0
Fig.3B18
X
Y
+0.000
θ
+0.000
+0.000
Fig.3B19
スクリーンディスタンス
+
0.0
Fig.3B14
多段版離れ距離
0.5
Fig.3B18-1
2-6
Tg1299-ID-PM
0602-001
1.2 オペレーションデータ
X
Y
+0.000
θ
+0.000
+0.000
Fig.3B20
(14) 印刷ずれ補正 ( 前進 )
X（単位：mm）、Y（単位：mm）、
θ
（単位：″）
スキージが前進（“ 奥 ” から “ 手前 ” に移動）するときに発
生する基板とスクリーンの相対的な位置（微量）を補正するデー
タです。
(15) スクリーンオフセット
スクリーンの基準座標が設計値に対して変更が生じた場合、オ
フセット値として入力するデータです。
単位：mm

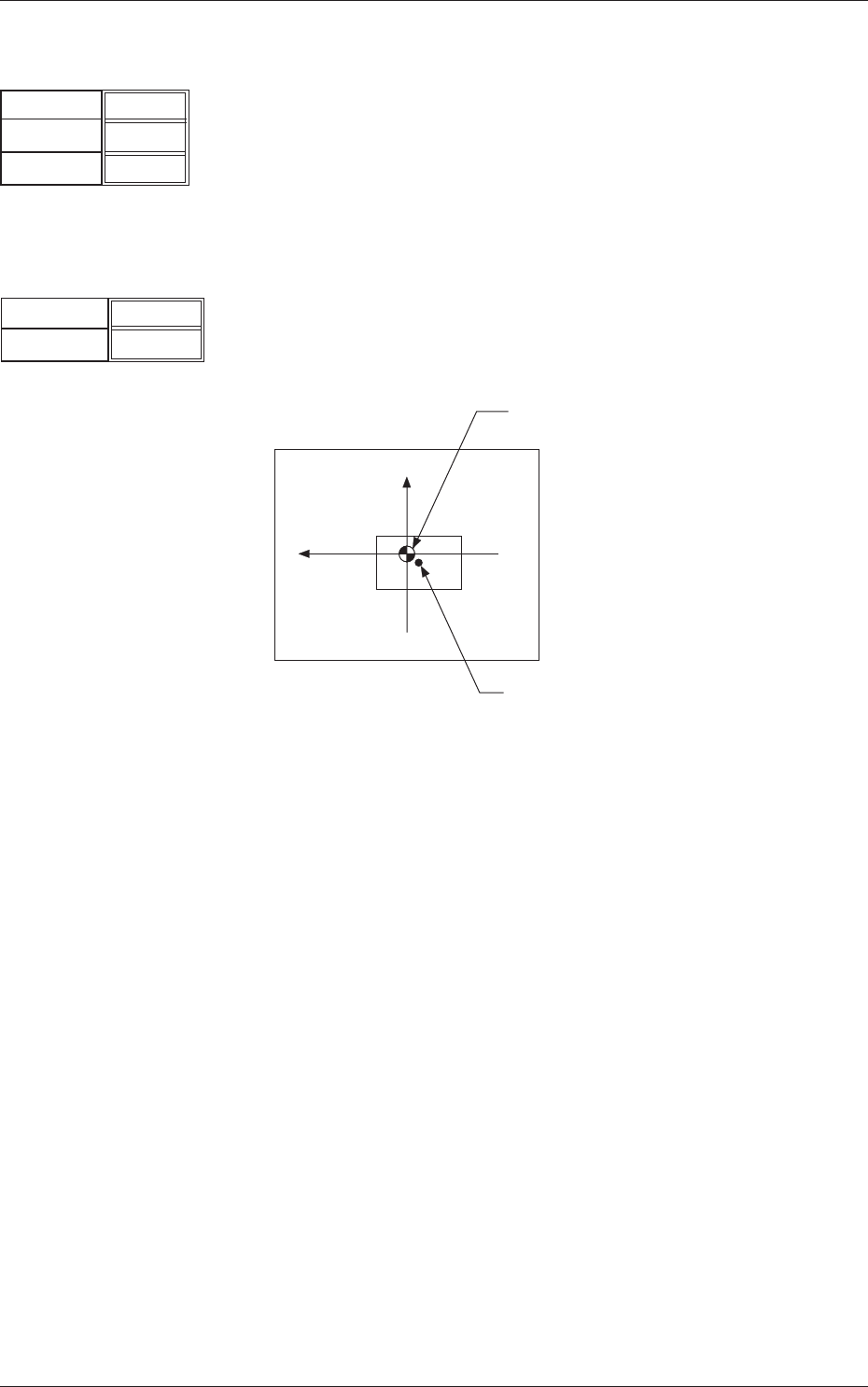

スクリーン中心
スクリーン中心基準
（基板搬送基準手前右の場合）
基板中心
Ｙ（＋）
Ｘ（＋）
Fig.3B22
データの設定範囲
X 方向：
±
5.0
Y
方向：
±
99
X
Y
Fig.3B21
+0.0
+00.0
