2-13
Tg1299-ID-PM
0602-001
1.2 オペレーションデータ

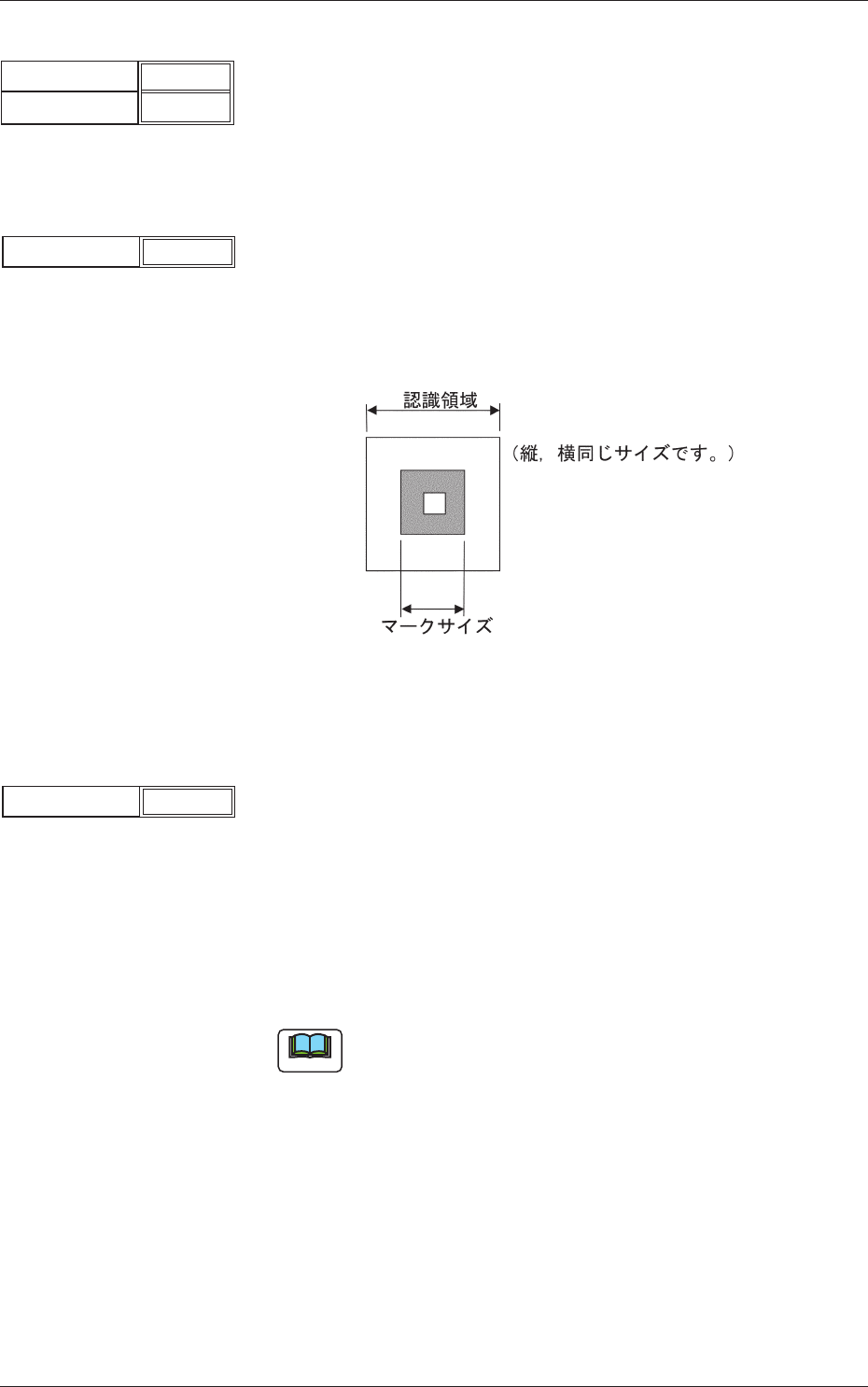

(3) マークサイズ D1、マークサイズ D2
認識マークのサイズを設定します。
単位：mm
詳細は “ (8) 認識マークについて ” の “ 形状と寸法 ” を参照
してください。
(4) 認識領域
基板認識またはスクリーン認識における認識領域を設定します。
単位：mm
誤認
識の防止および認識時間の短縮するため、小さめに設定し
てください。
Fig.3B42
(5) 明暗極性
カメラ画像でのマークパターンの明暗極性を設定します。
マー
クパターンと周辺部との明暗関係により使い分けて、認識
するマークが良く映るモードにしてください。
マーク明 ： 背景が暗く、マークパターン部が明るく映る場合に
使用します。
マーク暗
： 背景が明るく、マークパターン部が暗く映る場合に
使用します。
ノート
この設定を誤ると正常な認識動作が行われません。
認識領域
3.0
Fig.3B41
ﾏｰｸｻｲｽﾞ D1
ﾏｰｸｻｲｽﾞ D2
1.00
0.50
Fig.3B40
明暗極性
ﾏｰｸ明
Fig.3B43
2-14
Tg1299-ID-PM
0602-001
1.2 オペレーションデータ
(6) 判定レベル
認識マークの判定レベルデータを設定します。
高 ： 認識マークの形状一致度および相似度ともに判定基準をク
リアしたマークを良品とします。
高いレベルで判定します。
中 ： 認識マークの形状一致度または相似度のどちらかが判定基
準をクリアしたマークを良品とします。
中レベルで判定します。
低 ： 認識マークの形状一致度および相似度ともに低い基準で判
定します。
ノート
形状一致度とは：
指定されたマークデータと実像（大きさを含む）との形状の
一致する度合いをいいます。
形状相似度とは：
指定されたマークデータと実像との形状の相似する度合いを
いいます。
(7) 照明
基板を照明する方法を設定します。
標準仕様の装置では “ 通常 ” しか選択できません。
通常
パタ
ーンマッチング手法による認識で、認識マークと基板との
コントラストの差が十分ある場合に使用します。
基板
基板マーク（明）
Fig.3B46
判定レベル
高
Fig.3B44
照明
通常
Fig.3B45
2-15
Tg1299-ID-PM
0602-001
1.2 オペレーションデータ

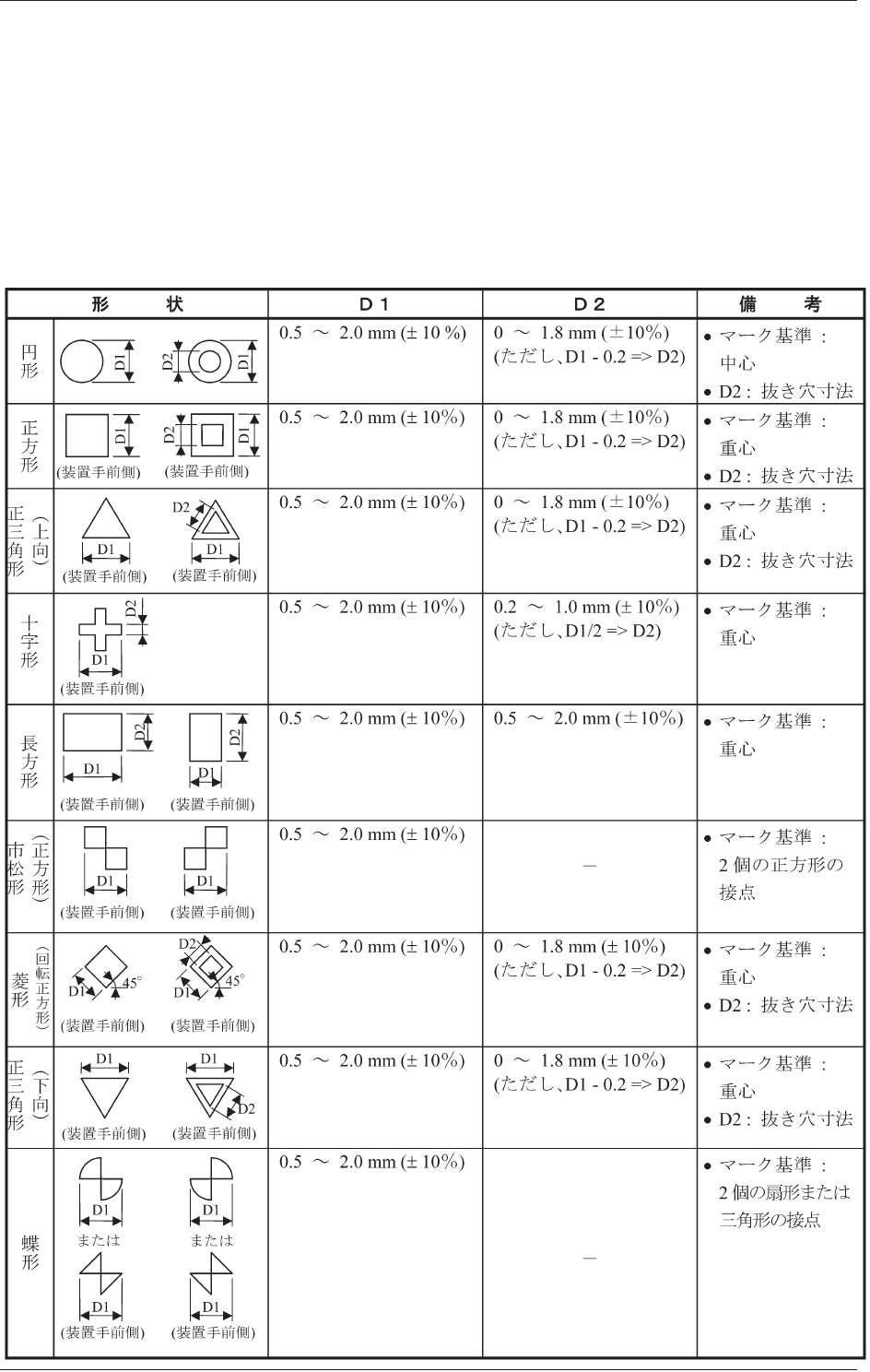

(8) 認識マークについて
基板認識マーク
材質
•
銅箔（Au
メッキおよび
Ni メッキも可能。ただし鏡面でないこと。）
•
半田メッキ
•
半田レベラ
形状と寸法
Table 3B2
