2 - 15 Tg 1299 -ID-PM 0602 - 001 1.2 オペレーションデータ (8) 認識マークについて 基板認識マーク 材質 • 銅箔（Au メッキおよび Ni メッキも可能。ただし鏡面でないこと。 ） • 半田メッキ • 半田レベラ 形状と寸法 Table 3B2
2-14
Tg1299-ID-PM
0602-001
1.2 オペレーションデータ
(6) 判定レベル
認識マークの判定レベルデータを設定します。
高 ： 認識マークの形状一致度および相似度ともに判定基準をク
リアしたマークを良品とします。
高いレベルで判定します。
中 ： 認識マークの形状一致度または相似度のどちらかが判定基
準をクリアしたマークを良品とします。
中レベルで判定します。
低 ： 認識マークの形状一致度および相似度ともに低い基準で判
定します。
ノート
形状一致度とは：
指定されたマークデータと実像（大きさを含む）との形状の
一致する度合いをいいます。
形状相似度とは：
指定されたマークデータと実像との形状の相似する度合いを
いいます。
(7) 照明
基板を照明する方法を設定します。
標準仕様の装置では “ 通常 ” しか選択できません。
通常
パタ
ーンマッチング手法による認識で、認識マークと基板との
コントラストの差が十分ある場合に使用します。
基板
基板マーク（明）
Fig.3B46
判定レベル
高
Fig.3B44
照明
通常
Fig.3B45
2-15
Tg1299-ID-PM
0602-001
1.2 オペレーションデータ
(8) 認識マークについて
基板認識マーク
材質
•
銅箔（Au
メッキおよび
Ni メッキも可能。ただし鏡面でないこと。）
•
半田メッキ
•
半田レベラ
形状と寸法

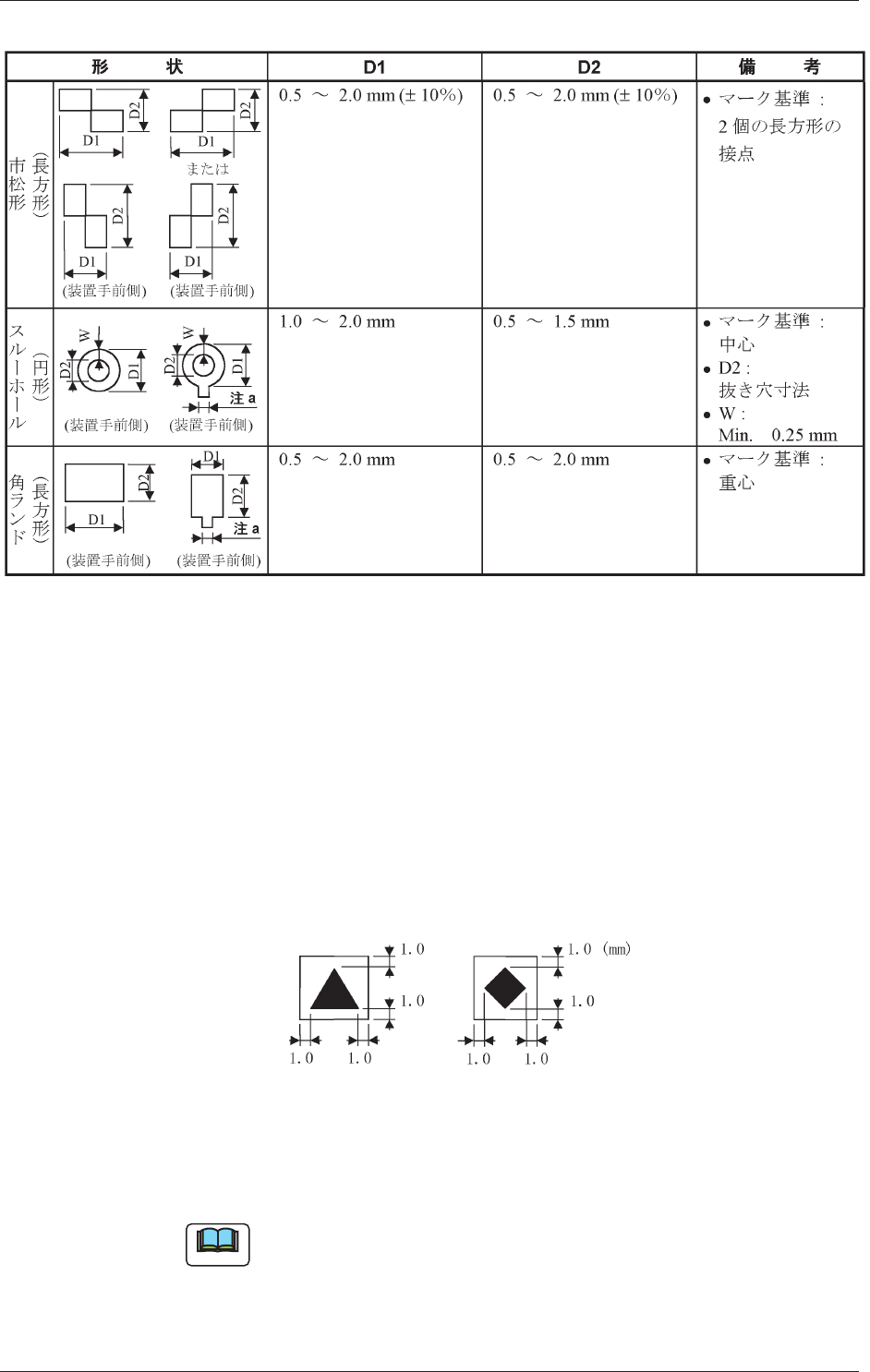

Table 3B2
2-16
Tg1299-ID-PM
0602-001
1.2 オペレーションデータ
Table 3B3
マーク周辺の制約
•
認識マークは、周囲に対して十分なコントラストが得られること。
（誤認識防止）
•
基板の形状（切欠き，抜き穴），構造物からの反射光および装置外
部からの光などの影響で認識できないことがあります。
（詳細については、株式会社日立ハイテクノロジーズの営業部また
は販売代理店にご相談ください。）
•
認識マークの最外形から X/Y
方向ともに “1.0 mm” の範囲には、
銅箔、レジスト、コーティング、シルク印刷および抜き穴など誤
認識するものがないこと。
Fig.3B47
•
指定した認識領域内には、認識マークの他に認識マークと類似し
たパターンなどの誤認識するものがないこと。
ノート
スクリーン版の材質とスクリーン認識マークの設定について
は、“ 第 2 巻 ” を参照してください。
