1.2 オペレーションデータ
(11) クリーニング速度 ( 副 )
スクリーン裏面を自動クリーニングする際のスクリーンの移動
速度を設定します。
単位：mm/sec
データの設定範囲：10 ～ 100
(12) ペーパーの送り量 ( 副 )
スクリーン裏面をクリーニングする際のクリーニングペーパー
の送り量を設定します。
単位：mm
データの設定範囲：0 ～ 45
(13) 副モード
1（往路）
、2（復路）、3（往路）、4（復路）
スクリーンの移動回数ごとの、拭き取り方法を選択します。
拭き取り無し ：
拭き取りしません。
乾式 ：
溶剤を吐出せずクリーニングペーパーでスク
リーン裏面を拭き取ります。（乾式ペーパー）
湿式 ： 溶剤を吐出しながらクリーニングペーパーでス
クリーン裏面を拭き取ります。（湿式ペーパー）
乾式吸引 ： スクリーン裏面のソルダペーストを吸引しなが
ら、乾式ペーパーで拭き取ります。
湿式吸引 ： スクリーン裏面のソルダペーストを吸引しなが
ら、湿式ペーパーで拭き取ります。
2-24
Tg1299-ID-PM
2. “ パターンプログラム ” 編集画面
0703-002
2. “ パターンプログラム ” 編集画面
2.1 画面の操作方法
2.1.1 画面の表示
“ パターンプログラム ” 編集画面を表示する手順について説明しま
す。
•
操作手順
(1) メ
インメニューバーの ［データ編集］ボタンを押すと、以下の“パ
ターンプログラム ” 初期画面が表示されます。

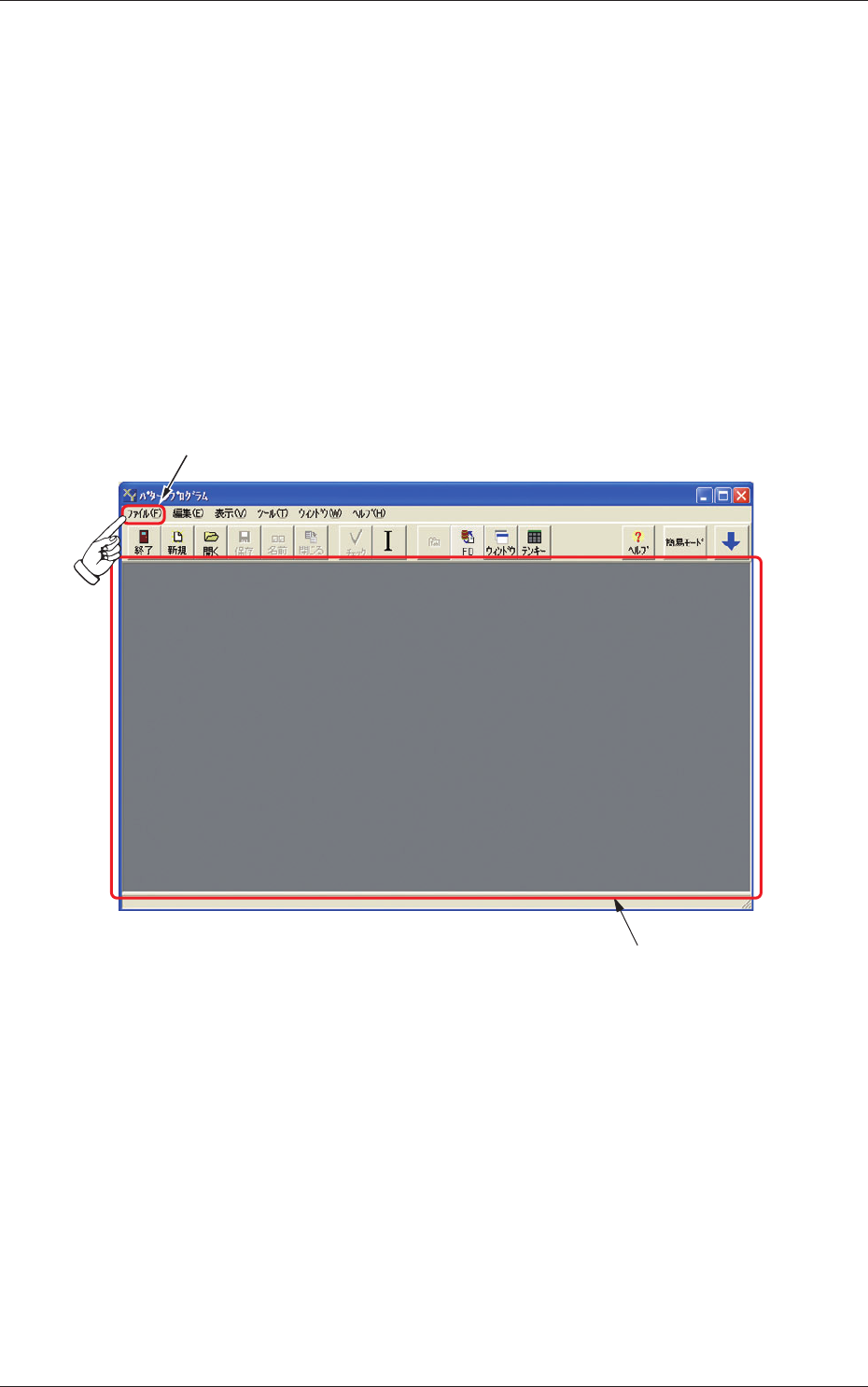

“パターンプログラム”初期画面
[ ファイル ] メニュー
Fig.3B71 “ パターンプログラム ” 初期画面
（2） メニューバーの “ ファイル ” メニューを押し、プルダウン表示
されるリストの中から“新規作成”または“開く”を選択します。
新規作成 ： 新規にパターンプログラムを作成する場合に選択し
ます。
開く ： 登録されているパターンプログラムを編集（修正ま
たは変更）する場合に選択します。
2-25
Tg1299-ID-PM
2.1 画面の操作方法
0602-001
（3） 選択したメニューによって、以下のような画面が表示されます。
•
“ 新
規作成”メニューを押した場合は、デフォルト値による“パ
ターンプログラム ” 編集画面が表示されます。
•

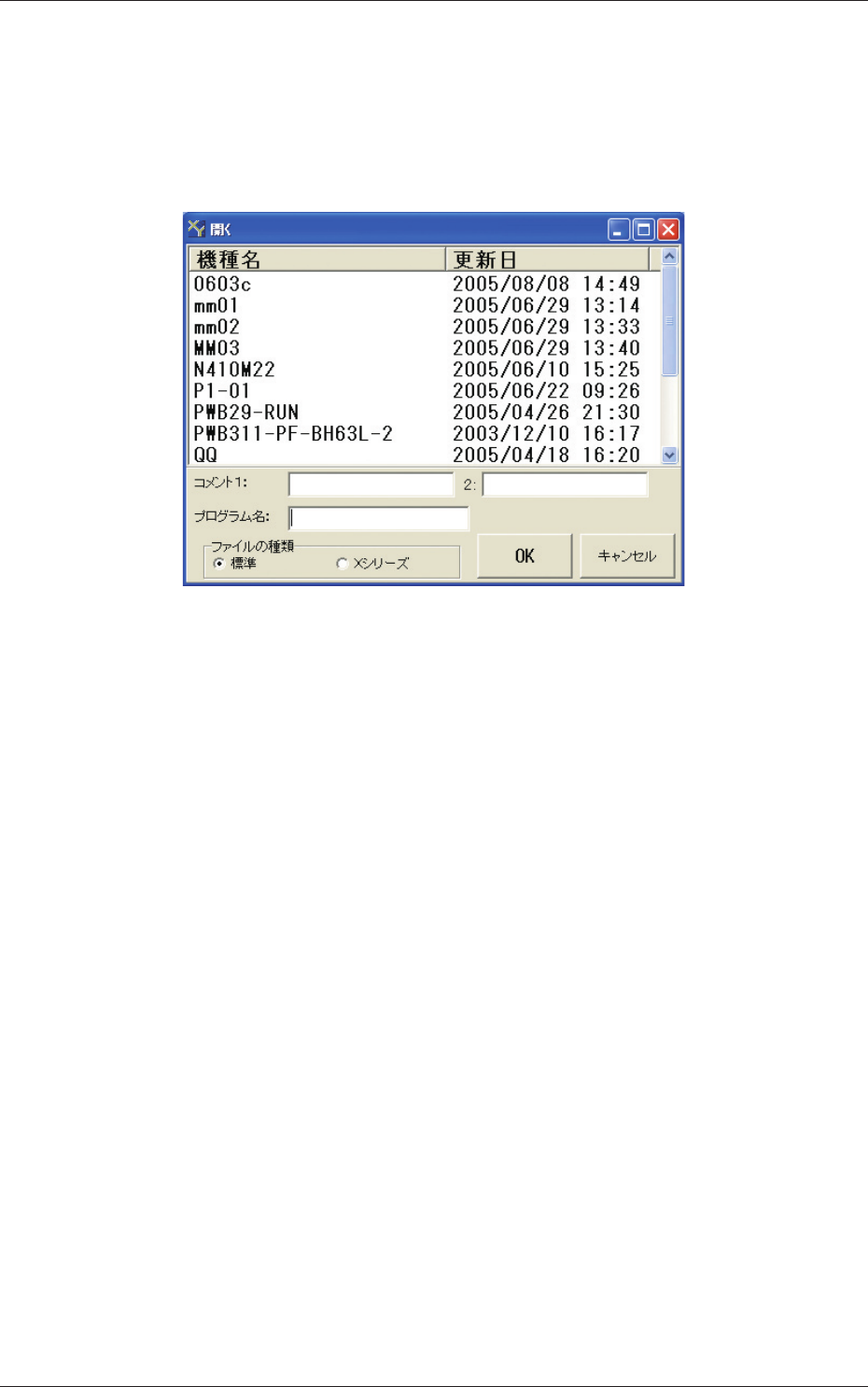

“ 開く ” メニューを押した場合は、“ 開く ” 画面 (Fig.3B72)
が表示されます。
Fig.3B72 “ 開く ” 画面
