2 - 28 Tg 1299 -ID-PM 0602 - 001 2.1 画面の操作方法 (1) メニューバーおよびツールバーの機能 [ ファイル ] メニュー Table 3B4 操作メニュー 機 能 アイコン 新規作成 パターンプログラムの新規作成を行います。 開く 登録済みのパターンプログラムを編集シート上に表示し ます。 閉じる 編集シート上に表示されているパターンプログラムのう ち、アクティブのものを閉じます。 全て閉じる 編…
2-27
Tg1299-ID-PM
0703-002
2.1 画面の操作方法
2.1.2 メニューバーおよびツールバー
“ パターンプログラム ” 編集画面のメニューバーおよびツールバー
での操作について説明します。
“テンキー”画面
ツールバー
“パターンプログラム”編集画面

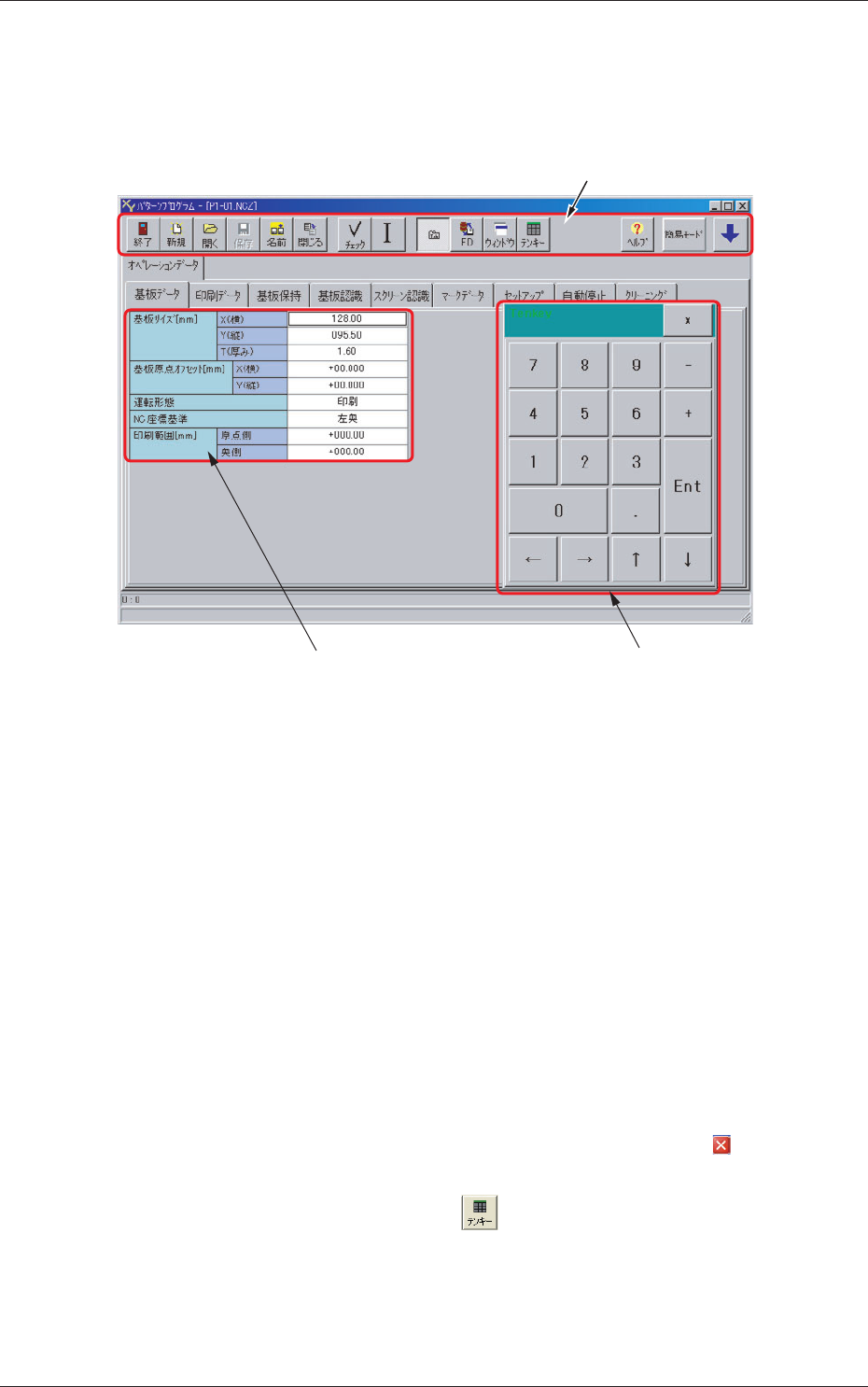

Fig.3B74 “ パターンプログラム ” 編集画面
•
メニューバー
操作メニューを選択することができます。
•
ツールバー
よく使われる操作メニューの一部がアイコンで表示されています。
•
編集シート
パターンプログラムを編集するためのシートです。
シートのサイズや位置を自由に変えることができます。
•
“ テンキー ” 画面
数値データを入力するときに使用します。表示する位置を自由に変
えることができます。
“ テンキー ” 画面を消す場合は、“ テンキー ” 画面右上の
を押
してください。
表示させる場合は、ツールバーの
を押してください。
2-28
Tg1299-ID-PM
0602-001
2.1 画面の操作方法

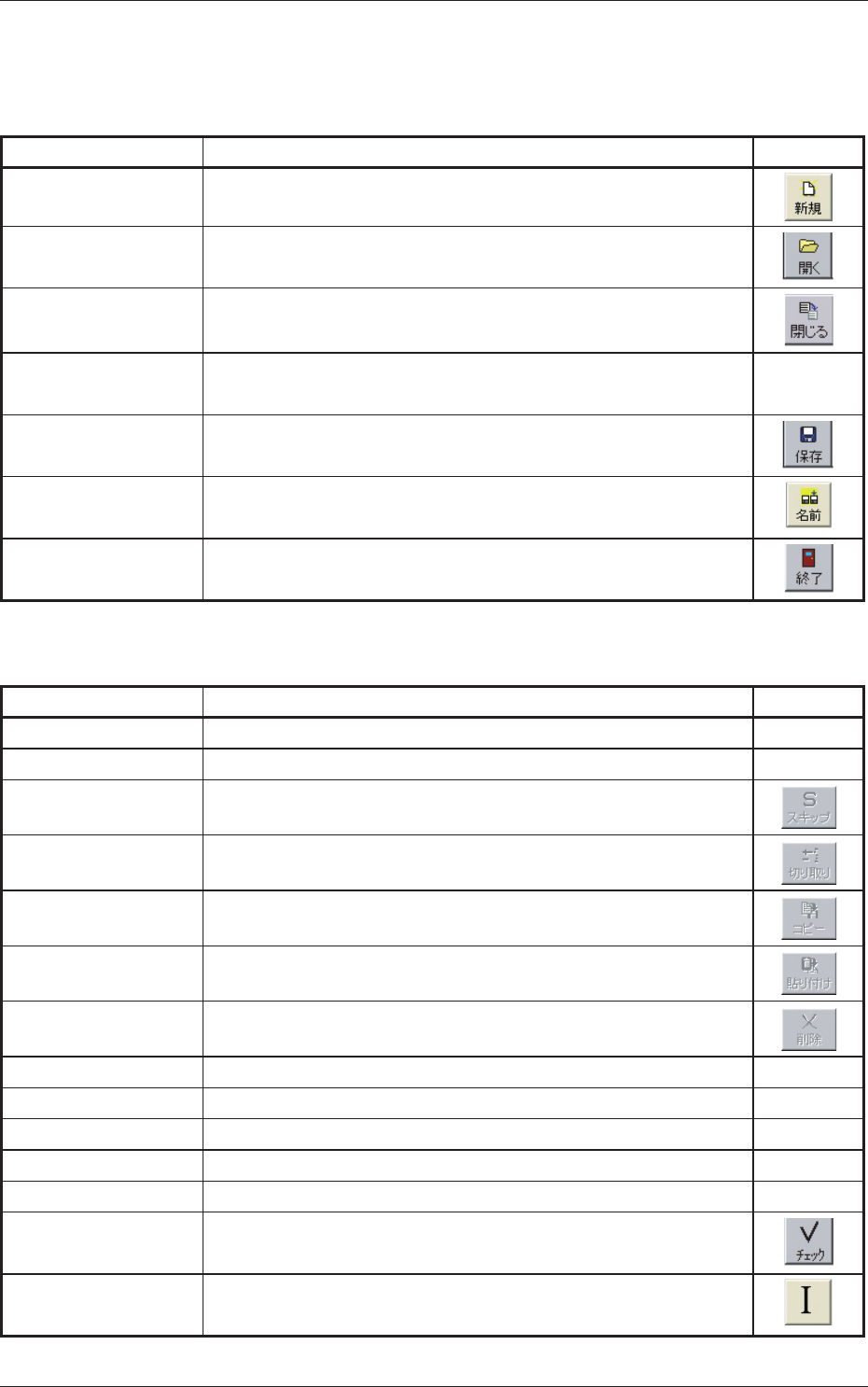

(1) メニューバーおよびツールバーの機能
[ ファイル ] メニュー
Table 3B4
操作メニュー 機 能 アイコン
新規作成 パターンプログラムの新規作成を行います。
開く 登録済みのパターンプログラムを編集シート上に表示し
ます。
閉じる 編集シート上に表示されているパターンプログラムのう
ち、アクティブのものを閉じます。
全て閉じる 編集シート上に表示されている全てのパターンプログラ
ムを閉じます。
上書き保存 編集シート上に表示されているアクティブなパターンプ
ログラムを、同じ機種名で保存します。
名前を付けて保存 編集シート上に表示されているアクティブなパターンプ
ログラムに新しい機種名を付けて保存します。
終了 パターンプログラムの編集を終了し、“ パターンプログ
ラム ” 編集画面が閉じます。
[ 編集 ] メニュー
Table 3B5
操作メニュー 機 能 アイコン
元に戻す 使用不可
繰り返し 使用不可
スキップ 印刷状態検査 (
オプション
) で使用するボタンです。
切り取り 印刷状態検査 ( オプション ) で使用するボタンです。
コピー 印刷状態検査 ( オプション ) で使用するボタンです。
貼り付け 印刷状態検査 ( オプション ) で使用するボタンです。
削除 印刷状態検査 ( オプション ) で使用するボタンです。
クリア 使用不可
全て選択 使用不可
検索 使用不可
置換 使用不可
ジャンプ 使用不可
チェック 編集シート上に表示されているアクティブなパターンプ
ログラムの内容チェックを行います。
初期値クリア 編集シート上に表示されているアクティブなパターンプ
ログラムの初期値をクリアします。
2-29
Tg1299-ID-PM
0703-002
2.1 画面の操作方法
[ 表示 ] メニュー
Table 3B6
操作メニュー 機 能 アイコン
基板イメージの表示 使用不可
ツリーデータセレク
トの表示
編集するデータのグループ構成を、編集シートの左側に
ツリービュー形式で表示します。
タブデータセレクト
の表示
編集するデータをタブでグループ分けします。
“
ツリービューセレクトの表示
” または “ タブデータ
セレクトの表示 ” のどちらかは指定する必要があります。
イメージズーム 使用不可
[ ツール ] メニュー
Table 3B7
操作メニュー 機 能 アイコン
ユーザー設定 編集シートの表示状態やカーソルの移動形態などを変更
することができます。
FD バックアップ 編集シート上に表示されているパターンプログラムを
USB
メモリへ保存します。
[ ウィンドウ ] メニュー
Table 3B8
操作メニュー 機 能 アイコン
重ねて表示 複数のパターンプログラムを同時に表示させているとき、
各パターンプログラムの編集シートを重ねて表示します。
編集するパターンプログラムは “
ウィンドウ一覧 ” で
選択します。
並べて表示 複数のパターンプログラムを同時に表示させているとき、
各パターンプログラムの編集シートを並べて表示します。
分割 1
つの編集シートを
2 つの部分に分割して表示します。
ウィンドウ一覧 編集シートに表示されているすべてのパターンプログラ
ムが一覧表示されます。
“ 重ねて表示
” の場合は、編集するパターンプログラム
を一覧の中から選択します（
マ
ークが付きます）。
[ ヘルプ ] メニュー
Table 3B9
操作メニュー 機 能 アイコン
トピックスの検索 使用不可
目次 使用不可
バージョン 使用中のソフトウェアのバージョンが表示されます。
