3OM-1321-005_w - 第98页
2 - 31 Tg 1299 -ID-PM 0602 - 001 2.1 画面の操作方法 （2） 数値の入力 ツー ルバ ーの “ テン キー ” アイコ ン を押 すと 以下の “ テ ン キー ” 画面が表示されます。 Fig.3B75 “ テンキー ” 画面 数値データのテキストボックスを素早く 2 度押すと、データの 入力待ち状態になりますので、数字キーによりデータを入力し、 ［Ent］キーを押してください。 （3） 文字の入力…
2-30
Tg1299-ID-PM
0602-001
2.1 画面の操作方法
[ その他 ] メニュー
Table 3B10
操作メニュー 機 能 アイコン
ウィンドウ ウィンドウの切替えができます。
“ テンキー ” 画面が表示されます。
データ項目に関する簡単な説明が表示されます。
ツールバーを拡張します。
拡張ツールバーを閉じます。
選択しているデータの値を初期値に設定します。
基板認識座標 (1 点目、2 点目 ) をスクリーン認識座標に
コピーします。基板側とスクリーン側で同じ認識マーク
を使う場合に使用します。
印刷状態検査 ( オプション ) で使用するボタンです。
メニューバーを表示させます。
2-31
Tg1299-ID-PM
0602-001
2.1 画面の操作方法
（2） 数値の入力
ツールバーの“テンキー”アイコン
を押すと以下の“テン
キー ” 画面が表示されます。

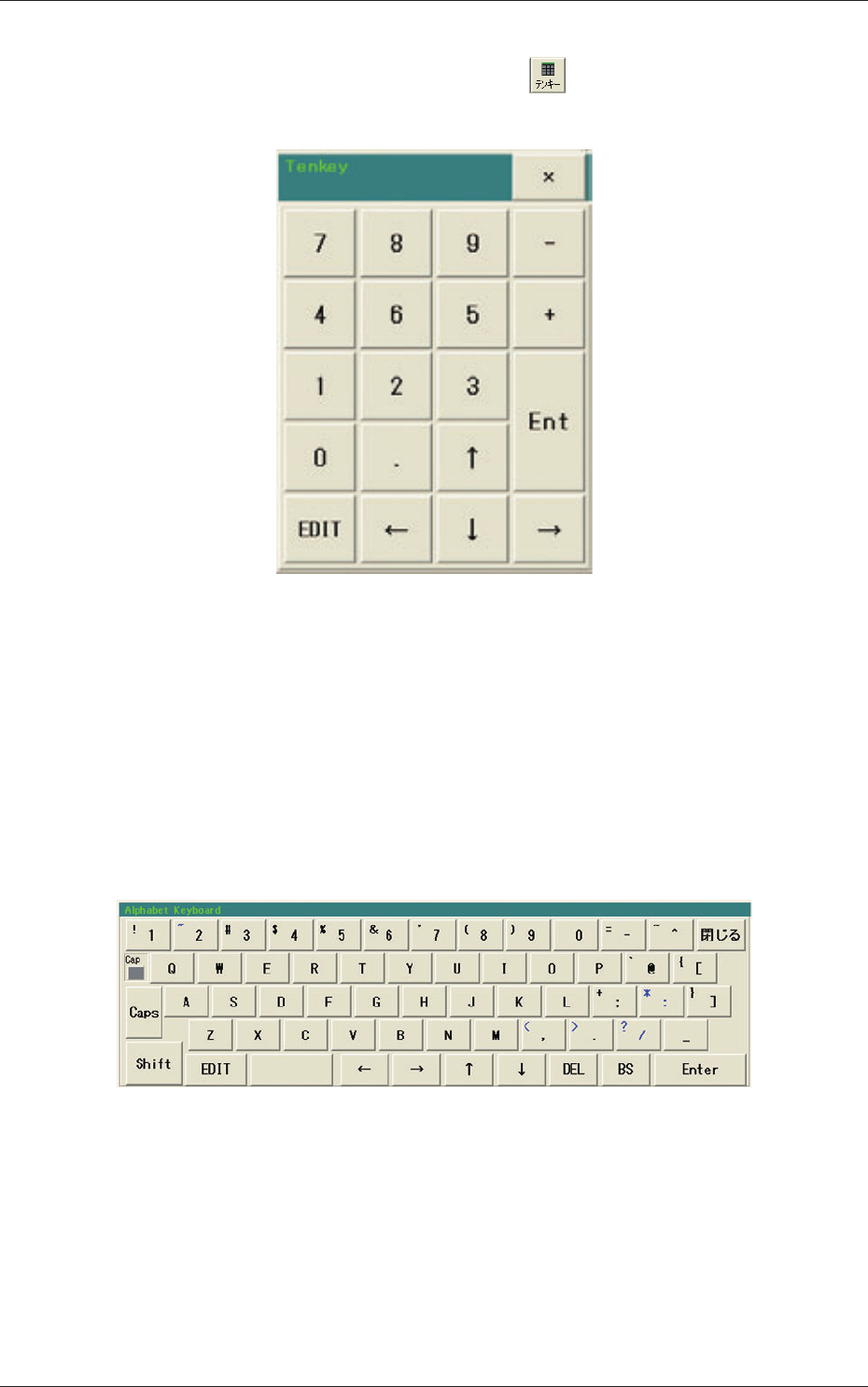

Fig.3B75 “ テンキー ” 画面
数値データのテキストボックスを素早く 2 度押すと、データの
入力待ち状態になりますので、数字キーによりデータを入力し、
［Ent］キーを押してください。
（3）
文字の入力
パターンプログラムを編集シートに呼び出したり保存したりす
るときに、ファイル名を入力する場合など、以下の “
アルファ
ベットキーボード ” 画面が表示されます。
Fig.3B76 “ アルファベットキーボード ” 画面
文字、数字および記号キーによりデータを入力し、［Enter］キー
を押してください。
2-32
Tg1299-ID-PM
2.1 画面の操作方法
0602-001
（4） 設定値の選択
文字データのテキストボックスの場合は、既定値の中から設定
データを選択することができます。
ツー
ルバーの“テンキー”アイコン
を押すと、“テンキー”
画面が表示され、選択できるデータのリストが表示されます。
設定データ
スクロールバー
[Ent]ボタン
Fig.3B77
ノート
テキストボックスを素早く 2 度押しても、“ テンキー ” 画面を
表示することができます。
リストの中の設定データを選択し、[Ent] ボタンを押すと、テキ
ストボックスにそのデータが入力されます。
選択できるデータの数が多い場合はリストにスクロールバーが
示されますので、リストをスクロールして、設定データを選択
します。
