Serviceanleitung WPC5 / WPC6
Seite 3-58
➢
Der Einbaurahmen (2) lässt sich leichter aus der Rasterung hebeln, wenn Sie zusätzlich 2
Schrauben (6) am Steuereinschub lockern.
➢ Hebeln Sie den Einbaurahmen (2) mit einem geeigneten Werkzeug (z. B. Schraubendreher)
leicht aus der Rasterung des Steuereinschubes heraus.
➢ Entnehmen Sie den Einbaurahmen mit Lüfter.
➢ Markieren Sie die Einbaulage des Lüfters (1) im Einbaurahmen. Beachten Sie dabei die
Blasrichtung!
➢ Der Lüfter saugt die Luft von unten an und bläst sie in das Innere des Steuereinschubes.
➢ Lösen Sie die 4 Befestigungsschrauben (5) des Lüfters (1) am Einbaurahmen.
➢ Entnehmen Sie den Lüfter.
Einbau
➢ Montieren Sie den Lüfter in Einbaurahmen. Achten Sie dabei auf die Position des
Anschlusskabels.
➢ Hebeln Sie den Einbaurahmen vorsichtig mit den Öffnungen in die Rasterung.
➢ Montieren Sie den Einbaurahmen mit Lüfter in den Steuereinschub.
➢ Ziehen sie die beiden Schrauben (6) am Steuereinschub fest und stellen Sie den
elektrischen Anschluss wieder her.
➢ Montieren Sie den kompletten Steuereinschub (siehe "3.6.3.8 Steuereinschub komplett
tauschen" [➙3-54]).
Einstellungen
➢ Überprüfen Sie den Luftstrom des Lüfters. Der Lüfter saugt die Luft von unten an und bläst
sie in das Innere des Steuereinschubes.
Serviceanleitung WPC5 / WPC6
Seite 3-59
3.6.4 Übersicht elektrischer Komponenten

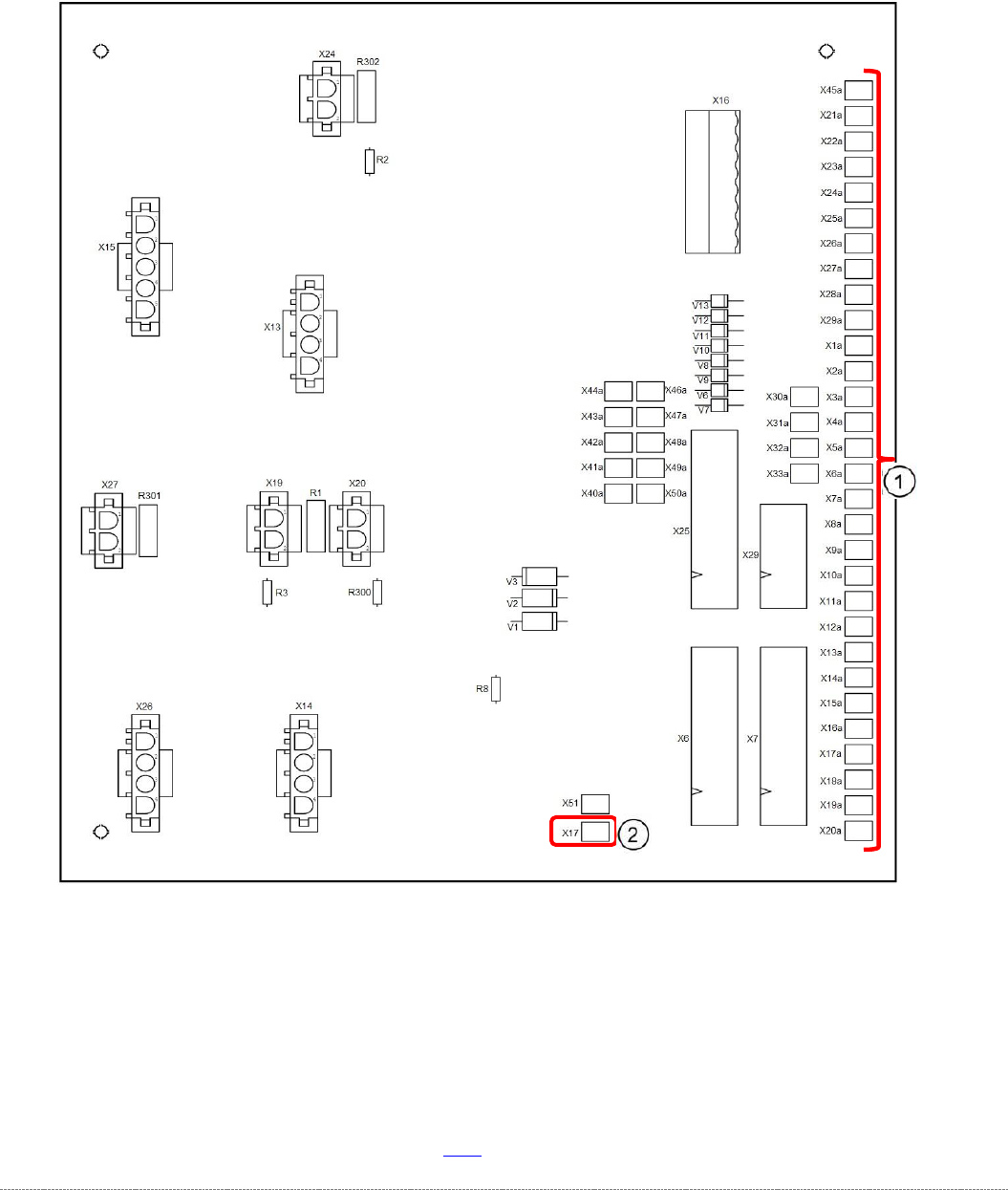

3.6.4.1 Rückwandplatine
Rückansicht – Übersicht
Legende
1. Anschlüsse für Endschalter, Sensoren und Lichtschranken
2. Lüfter Anschluss
Für eine detaillierte Übersicht der Anschlüsse siehe "3.7.1.3 Anschlüsse für Endschalter,
Sensoren und Lichtschranken im Detail" [➙ 3-71].
Serviceanleitung WPC5 / WPC6
Seite 3-60
3.6.4.2 Stromversorger WPC5
1
Einschaltstrombegrenzer WPC
[03047752-xx]
7
Kabelkanal 40X40mm GYT1-40X40
[03008823-xx]
2
Schütz 3RT10 15-2BM42 [03048357-xx]
abgekündigt,
Schütz 3RT20 15-2BM42 [03171139-01]
Nachfolger; K4
8
Schütz 3RT10 15-1BB42 [03048563-xx]
abgekündigt,
Schuetz 3RT2 AC3 1Oe DC24V 3p
[03171138-01] Nachfolger; K2 und K3
3
Endstördiode für Schütze DC150-250V
[03048925-xx]
9
Endstördiode für Schütze DC 24-70V
[00342396S01]
4
Transformator WPC5 [03057556-xx]
10
Hilfsschalterblock 3RH19 / 2 POL 1Ö+1S
[03048564-xx] abgekündigt,
Hilfsschalterblock 3RH2 1Oe + 1S
[03171137-01] Nachfolger; auf K3
5
Netzfilter für 3-Phasen-System 10A
[03048582-xx]
11
Schützsicherheitskomb. 3TK2828-1BB41
[00372649-xx], K1
6
Gleichrichterbrücke 800V / 25A [03048868-
xx]
Für eine detaillierte Übersicht der Anschlüsse siehe "3.7.1.3 Anschlüsse für Endschalter,
Sensoren und Lichtschranken im Detail" [➙ 3-71].
