Serviceanleitung WP C5 / W PC6  Seite 3- 72 3.7.1.3.2 WPC6 Ser ien-Nr. < 3xx x: WPC6 – Elektrik_1; Serie n-Nr .: < 3x xx

100%1 / 142
Serviceanleitung WPC5 / WPC6
Seite 3-71
3.7.1.3 Anschlüsse für Endschalter, Sensoren und Lichtschranken im Detail

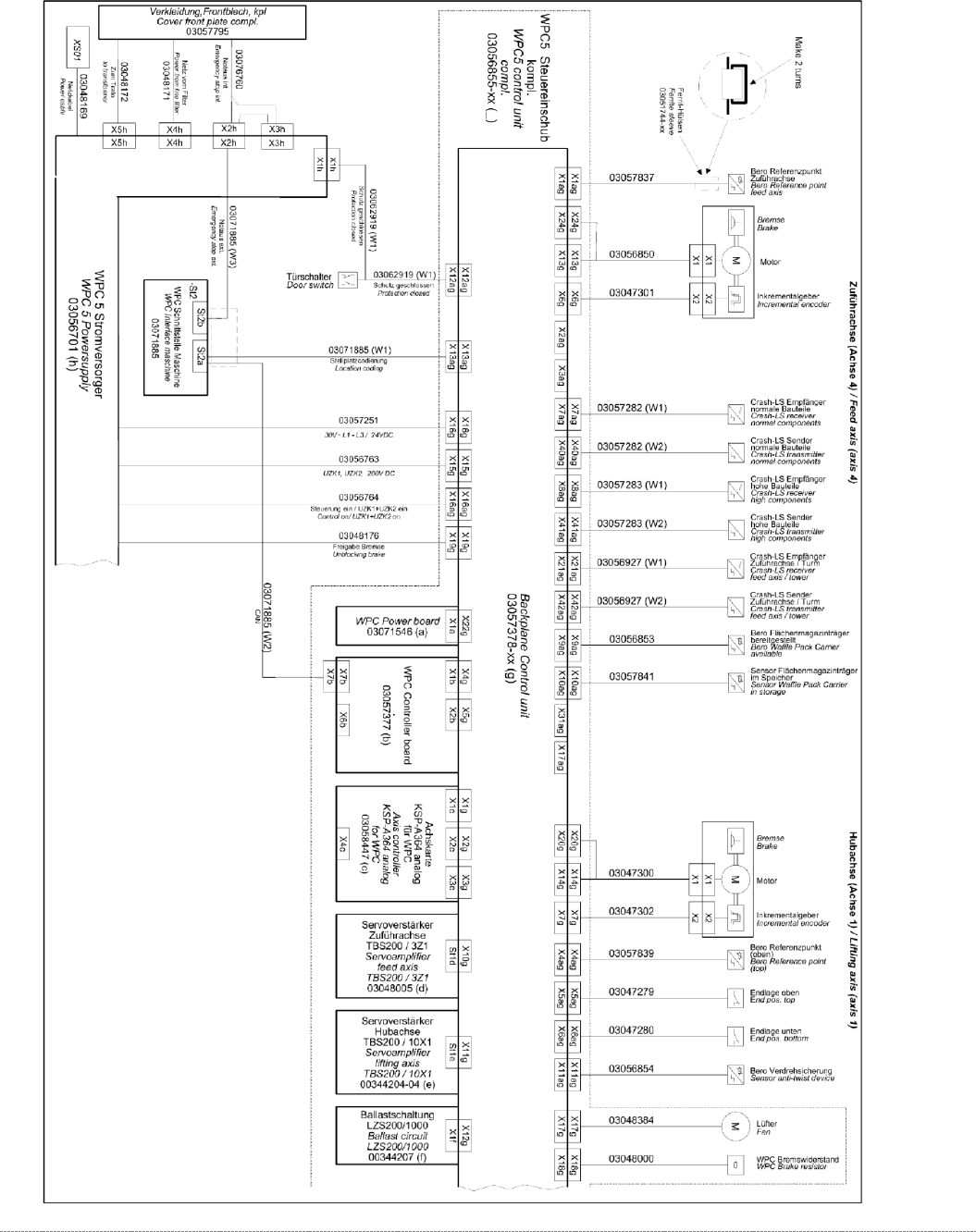

3.7.1.3.1 WPC5 Serien-Nr. < 3xxx:
WPC5- Elektrik; Serien-Nr.: < 3xxx
Serviceanleitung WPC5 / WPC6
Seite 3-72

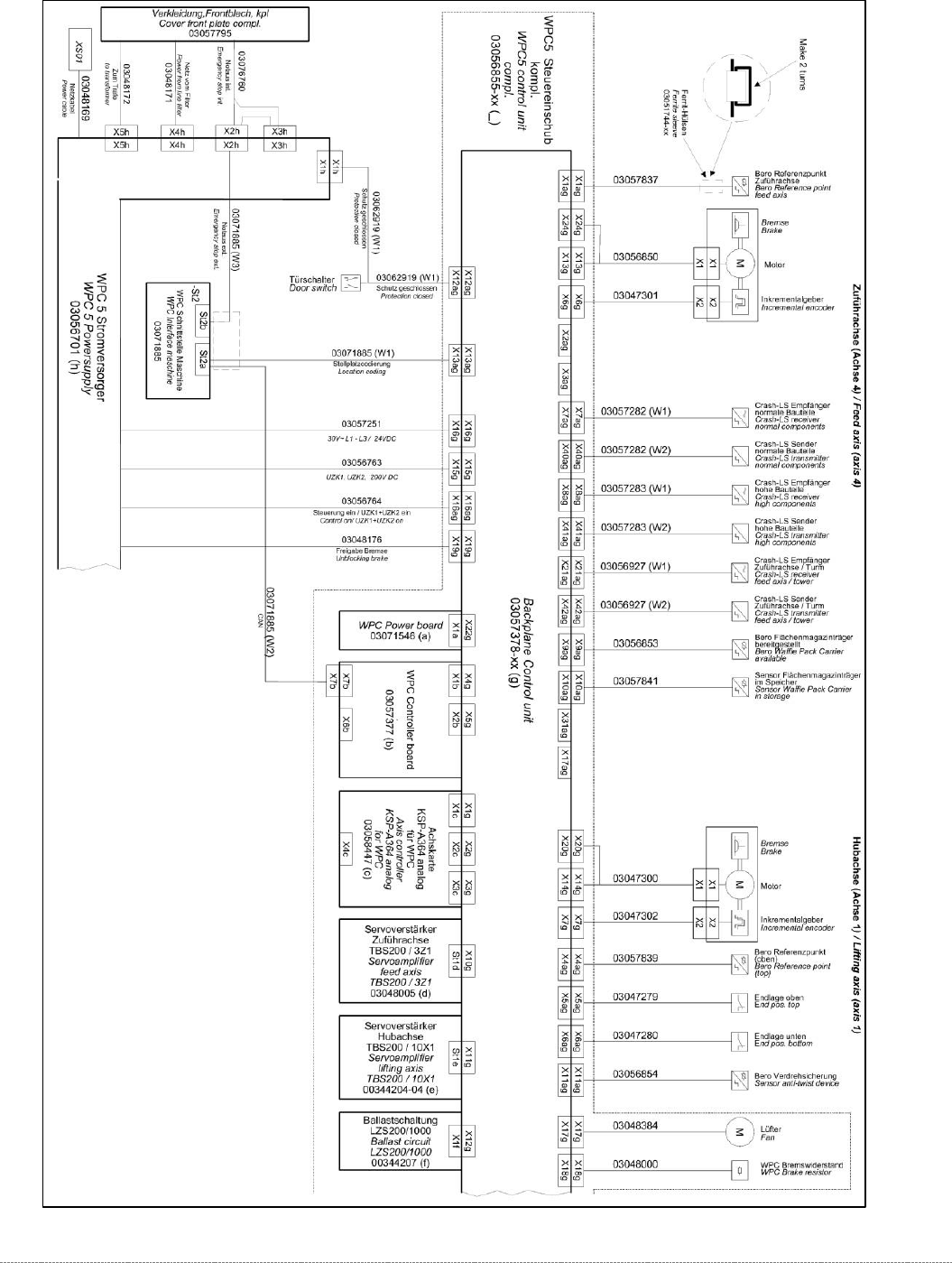

3.7.1.3.2 WPC6 Serien-Nr. < 3xxx:
WPC6 – Elektrik_1;
Serien-Nr.: < 3xxx
Serviceanleitung WPC5 / WPC6
Seite 3-73

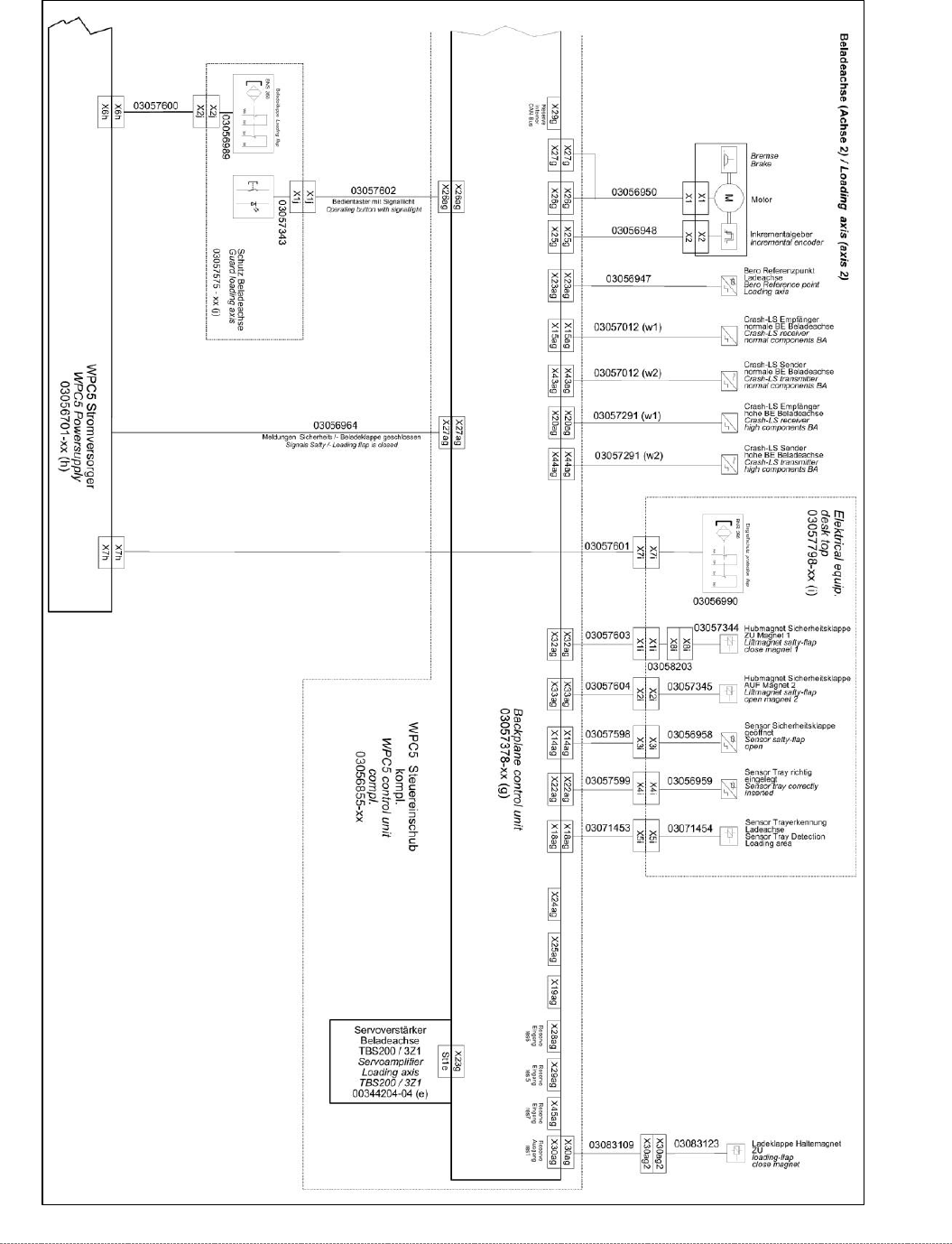

WPC6 – Elektrik_2;
Serien-Nr.: < 3xxx
