Serviceanleitung WPC5 / WPC6
Seite 3-97
Einstellungen
➢ Überprüfen Sie die Funktion und die korrekte Position des Endschalters. Der Endschalter
muss schalten wenn die Hubachse über den Schalter (3) fährt. (Endlage).
➢ Öffnen Sie dazu in der Grundansicht die Funktion
⇨ Sensoren und Funktionen ⇨ Stellplatz ⇨ Funktionen des WPC überprüfen ⇨ Erweiterte Funktionen
.
➢ Wählen Sie im Eingabebereich Achse die Schaltfläche Zuführachse.
➢ Wählen Sie im Eingabebereich die Schaltfläche Endschalter + (siehe auch "4.1.4
Endschalter kalibrieren" [➙ 4-118]).
⇨ Die Hubachse wird so verfahren, dass ein Betätiger an der Hubachse über den
Endschalter fährt.
➢ Die Endlage wird ermittelt.
⇨ In der Grundansicht wird unter der Funktion
⇨ Sensoren und Funktionen ⇨ Stellplatz ⇨ Funktionen des WPC überprüfen ⇨ Erweiterte Funktionen ⇨
WPC E/A Ports die Anzeige Hubachse Endschalter unten
aktiviert.
⇨ Ein Dialogfeld wird geöffnet und der ermittelte Wert wird angezeigt.
Zusätzlich werden die erlaubten Grenzwerte (Min.-/Max. Position) mit angezeigt.
Die Endlage muss innerhalb dieser Grenzwerte liegen.
➢ Kontrollieren Sie die erlaubten Grenzwerte mit dem tatsächlich gemessenen Wert.
➢ Korrigieren Sie ggf. die mechanische Position des Endschalters und wiederholen Sie den
Messvorgang.
➢ Liegt der ermittelte Wert innerhalb der erlaubten Grenzwerte, speichern Sie die Daten mit der
Schaltfläche
Übernehmen
.
➢ Verlacken Sie die beiden Befestigungsschrauben des Montagewinkels mit
Schraubensicherungslack.
Serviceanleitung WPC5 / WPC6
Seite 3-98
3.7.11 13 Sicherheitsschalter
Ersatzteil
• Schutz geschlossen (Sicherheitsschalter mit Kabel) [03062919-xx]
Aus-/Einbau

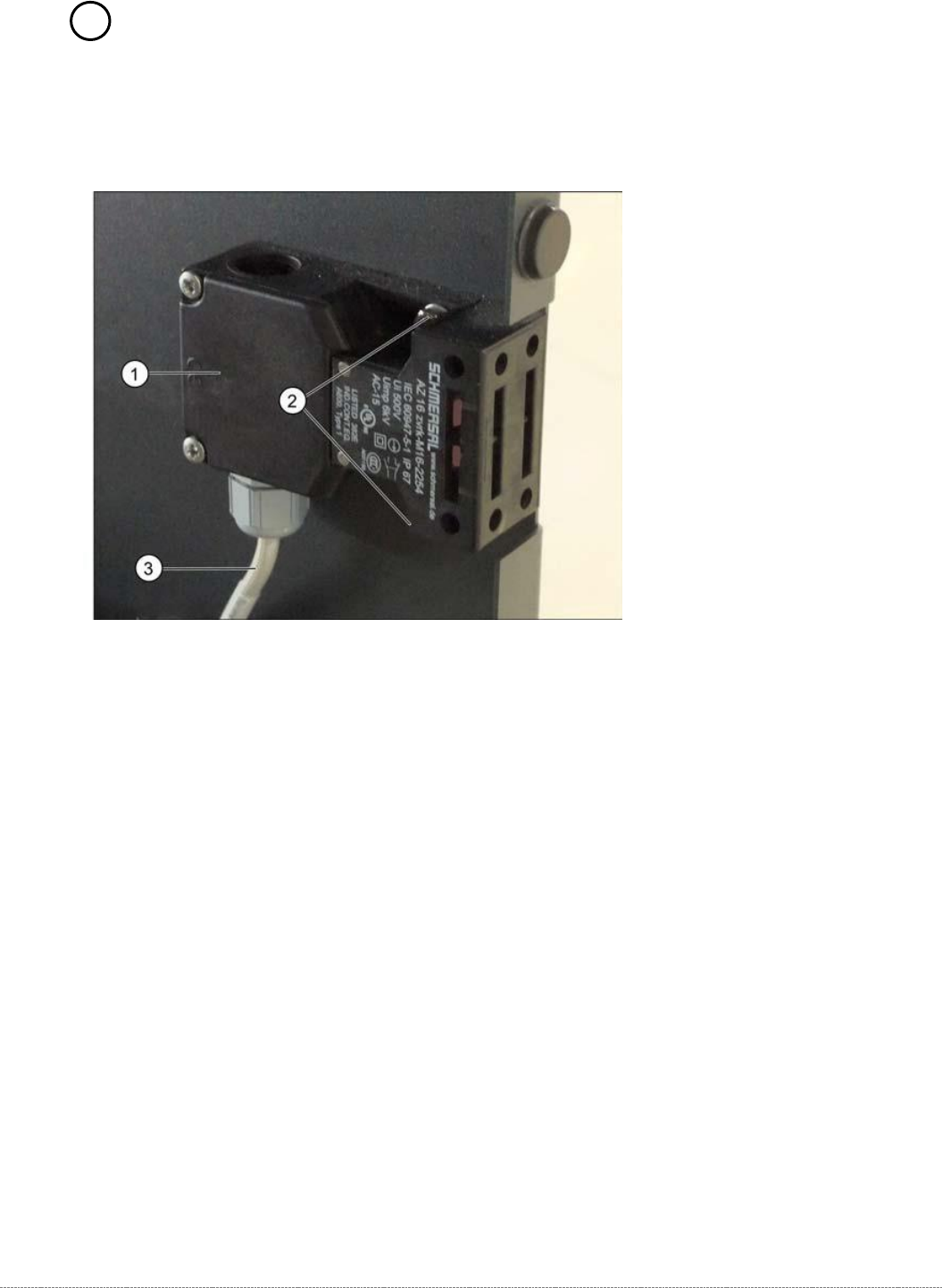

➢ Markieren Sie die Einbauposition des Sicherheitsschalters (1) an den beiden
Befestigungsschrauben (2) mit Langloch.
➢ Lösen Sie die beiden Befestigungsschrauben (2) und entfernen Sie den Sicherheitsschalter
(1).
➢ Fädeln Sie das Anschlusskabel (3) bis zum Steuereinschub-Rückwandplatine ab.
Das Anschlusskabel hat zwei getrennte Anschlüsse:
• Stecken Sie das Anschlusskabel an der Klemmleiste x12a an Rückwandplatine der der
Steuereinheit ab.
• Stecken Sie das Anschlusskabel am Sicherheitskreis ab.
➢ Montieren Sie den neuen Sicherheitsschalter an die markierte Einbauposition.
➢ Stellen Sie den elektrischen Anschluss her und fixieren das Anschlusskabel.
Einstellungen
➢ Stellen Sie sicher, dass der Türkontakt sicher einrastet. Korrigieren Sie ggf. die
Einbauposition mit Hilfe der Langlöcher.
➢ Überprüfen Sie bei angedocktem WPC, dass der Sicherheitsschalter sicher schaltet.
Serviceanleitung WPC5 / WPC6
Seite 3-99
3.7.12 Sensor 12 Referenzpunkt Ladeachse
Ersatzteile
• Bero Referenzpunkt Ladeachse [03056947-xx]
Aus-/Einbau

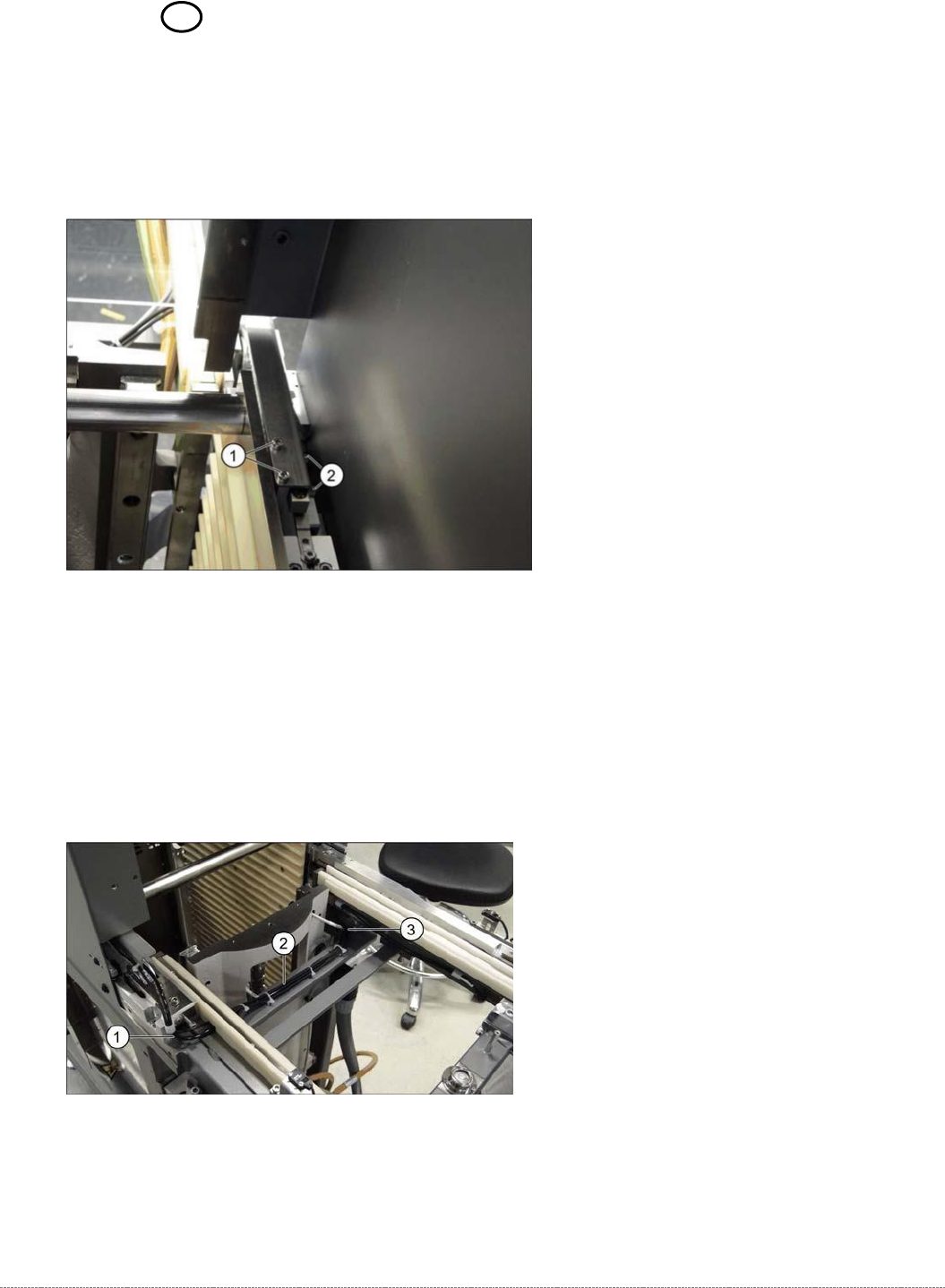

➢ Lösen Sie die beiden Befestigungsschrauben (1) des Sensorhaltewinkels und fädeln Sie das
Kabel aus.
➢ Fädeln Sie das Anschlusskabel bis zur Rückwandplatine des Steuereinschubs aus und
stecken es an der Klemmleiste ab.
➢ Lösen Sie die beiden Schrauben (2), mit denen der Sensor am Haltewinkel befestigt ist und
entfernen Sie ihn.
➢ Schrauben Sie den neuen Sensor am Haltewinkel fest (2).
➢ Befestigen Sie den Haltewinkel im Turm mit den beiden zuvor entfernten Schrauben (1).
➢ Führen Sie das Kabel aus dem Turm heraus, unter der Zuführachse entlang auf die andere
Seite (1 bis 3) und bis zur Rückwandplatine des Steuereinschubs.
➢ Befestigen Sie das Kabel mit Kabelbindern.
➢ Stellen Sie den elektrischen Anschluss her und fixieren das Anschlusskabel.
