3 Tekniska data för automaten Skötselinstruktion SIPLACE D1/D2 3.6 Ytmonteringshuvud Från programversion SR.605.xx Utgåva 07/2008 SE 116 3 Bild 3.6 - 4 6-segments-Collect &Place-huvud - funktionsgrupper del 2 3 (1) M…
Skötselinstruktion SIPLACE D1/D2 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.6 Ytmonteringshuvud
115
3.6.2 6-segments-Collect&Place-huvud för High-Speed IC-montering
Artikelnr 00119875-xx SIPLACE 6-C&P-huvud, D-serie
3

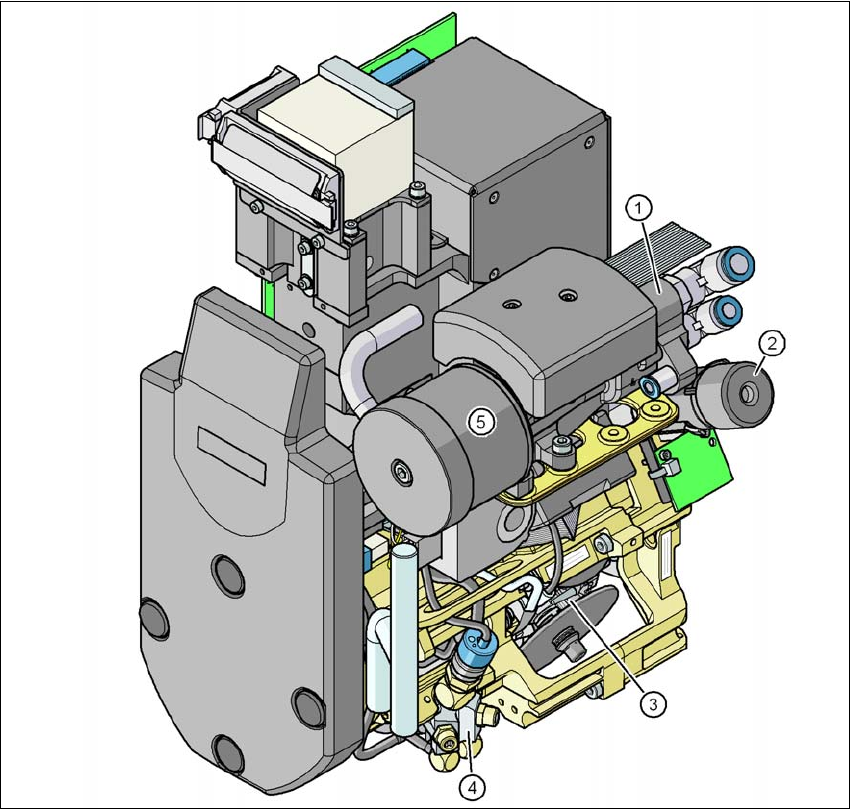

Bild 3.6 - 3 6-segments-Collect&Place-huvud - funktionsgrupper del 1
(1) Vakuumgenerator
(2) Vändstation - DP-axel
(3) Stjärna med 6 pinoler - stjärnaxel
(4) Blåsluftventil
(5) Ljuddämpare
3 Tekniska data för automaten Skötselinstruktion SIPLACE D1/D2
3.6 Ytmonteringshuvud Från programversion SR.605.xx Utgåva 07/2008 SE
116
3

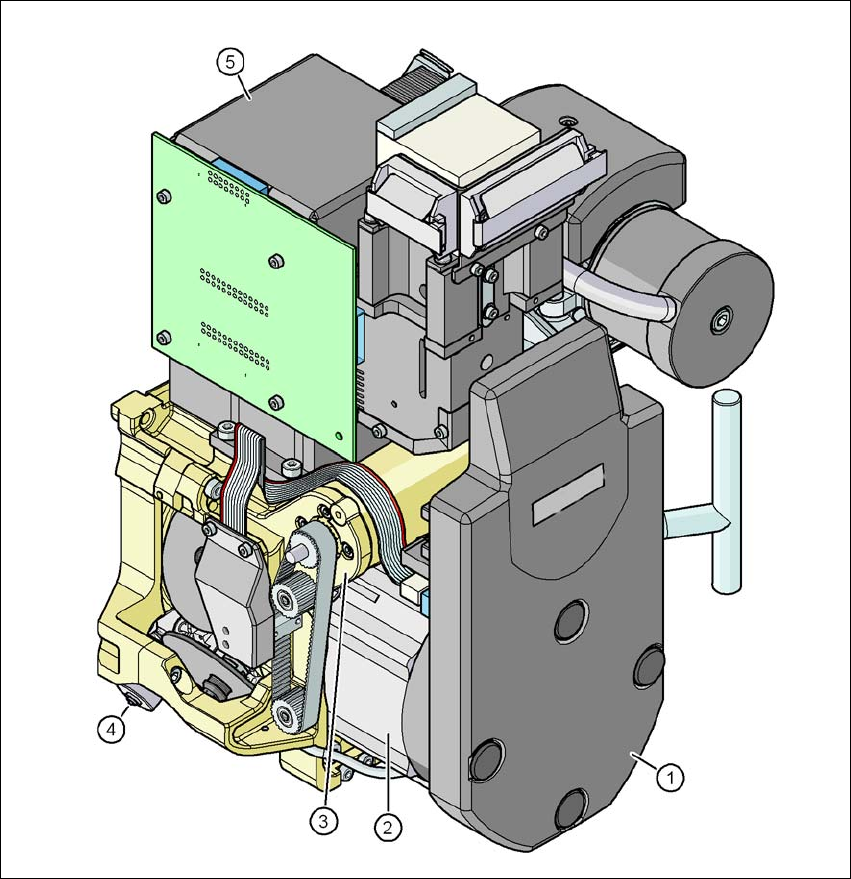

Bild 3.6 - 4 6-segments-Collect&Place-huvud - funktionsgrupper del 2
3
(1) Mellanfördelarplatta, under täckkåpan
(2) Stjärndrift - DR-motor
(3) Z-axelmotor
(4) Ventilställningsdrivning
(5) Komponentkamera C&P, typ 29, 27 x 27, digital
Skötselinstruktion SIPLACE D1/D2 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.6 Ytmonteringshuvud
117

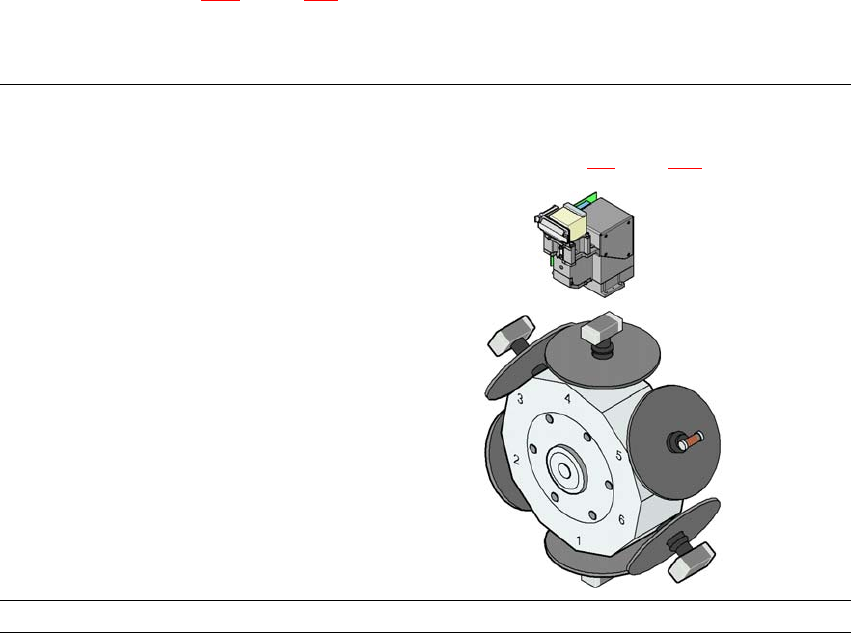

3.6.2.1 Beskrivning
6-segments-Collect&Place-huvudet arbetar också efter Collect&Place principen. Med den hög-
upplösande digitala komponentkameran, monterar 6-segments-Collect&Place-huvudet kompo-
nenter med en kantlängd upp till 27 mm inte bara noggrant, utan också mycket snabbt. Insatsen
rekommenderas där större antal av IC ska monteras på kretskortet. Särskilt med huvudanvänd-
ningsområdet för PLCC 44 till QFP 208, leder detta till en avsevärd produktionsökning.
3.6.2.2 Drift med vakuumpump
6-segments-Collect&Place-huvud kan rustas med effektiv vakuum-matning för drift med en va-
kuumpump (se avsnitt 6.17
, sidan 312).
3.6.2.3 Tekniska data
3
6-segments-Collect&Place-huvud med högupplösan-
de komponentkamera, typ 29, 27 x 27, digital
(se avsnitt 3.9
, sida 137)
Komponentspektrum
a
0201 till 27 x 27 mm²
