3 Tekniska data för automaten Skötselinstruktion SIPLACE D1/D2 3.9 Visionsystem Från programv ersion SR.605.xx Utgåva 07/2008 SE 140 3.9.3 Komponentkamera st ationär P& P , typ 36, 32 x 32, digit al 3.9.3.1 Ingående …
Skötselinstruktion SIPLACE D1/D2 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.9 Visionsystem
139
3.9.2 Komponentkamera C&P, typ 29, 27 x 27, digital
3.9.2.1 Ingående komponenter
3
Bild 3.9 - 3 Komponentkamera C&P, typ 29, 27 x 27, digital
(1) Komponent-kameraoptik och belysning
(2) Kameraförstärkare
(3) Belysningsstyrning
3.9.2.2 Tekniska data
3
Komponentmått 0,3 x 0,3 mm² till 18,7 x 18,7 mm²
Komponentspektrum 0201 till 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. delning, ben 0,3 mm
Min. bredd, ben 0,15 mm
Min. kuldelning 0,25 mm för < 18 x 18 mm²-komponenter
0,35 mm för ≥18 x 18 mm²-komponenter
Min. kuldiameter 0,14 mm för < 18 x 18 mm²-komponenter
0,2 mm för ≥18 x 18 mm²-komponenter
Synfält 32 x 32 mm²
Belysningstyp Belysning framifrån (5 fritt programmerbara nivåer)
3 Tekniska data för automaten Skötselinstruktion SIPLACE D1/D2
3.9 Visionsystem Från programversion SR.605.xx Utgåva 07/2008 SE
140
3.9.3 Komponentkamera stationär P&P, typ 36, 32 x 32, digital
3.9.3.1 Ingående komponenter
3

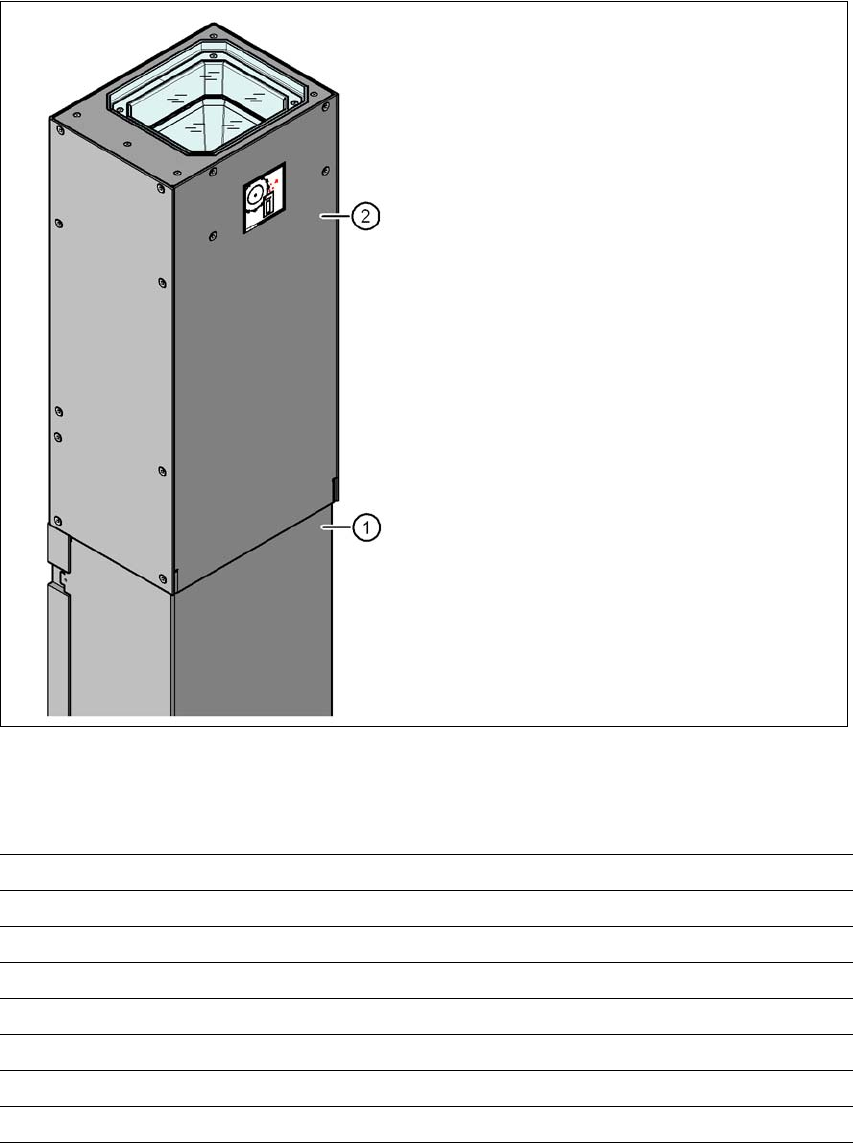

Bild 3.9 - 4 Uppbyggnad av komponentkameran, stationär P&P, typ 36, 32 x 32, digital
3.9.3.2 Tekniska data
3
(1) Kamerahus med integrerad kamera och
kameraförstärkare
(2) Glasplatta - därunder belysnings- och
optikplanen
Komponentmått 0,8 x 0,8 mm² till 32 x 32 mm² (enkelmätning)
Komponentspektrum 0603, MELF, SO, PLCC, QFP, elektrolytkondensatorer, BGA
Min. delning, ben 0,4 mm
Min. bredd, ben 0,24 mm
Min. kuldelning 0,56 mm
Min. kuldiameter 0,32 mm
Synfält 38 x 38 mm²
Belysningstyp Belysning framifrån (6 fritt programmerbara nivåer)
Skötselinstruktion SIPLACE D1/D2 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.9 Visionsystem
141
3.9.4 Kretskortkamera, typ 34, digital
3.9.4.1 Ingående komponenter
3
Bild 3.9 - 5 Kretskortkamera, typ 34, digital
(1) Kretskorts-kameraoptik och belysning
(2) Kameraförstärkare
3.9.4.2 Tekniska data
3
Kretskort-styrmärken upp till 3 (enkelkopplingar och flerutnyttjanden),
upp till 6 vid tillvalet "Långa kretskort" (optionala märken ges ut
av optimeringen).
Lokala styrmärken upp till 2 per kretskort (kan vara av olika typer)
Bibliotek, minneskapacitet upp till 255 styrmärkestyper per enkelkoppling
Bildbehandling Kantdetektionsmetod (Singular Feature) på basis av gråskalan
Belysningstyp Belysning framifrån (tre fritt programmerbara nivåer)
Identifieringstid per märke/kas-
sationsmärke
20 ms - 200 ms
Synfält 5,78 x 5,78 mm²
Avstånd till fokalplanet 28 mm
