3 Tekniska data för automaten Skötselinstruktion SIPLACE D1/D2 3.10 Matare Från programversion SR.605.xx Utgåva 07/2008 SE 150 3.10.8.4 Bandmat are 3 x 8 mm S för 0201/0402 -komponenter 3 Bild 3.10 - 4 Bandmatare 3 x 8 m…
Skötselinstruktion SIPLACE D1/D2 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.10 Matare
149
3.10.8.3 Bandmatare 3 x 8 mm S för 01005-komponenter

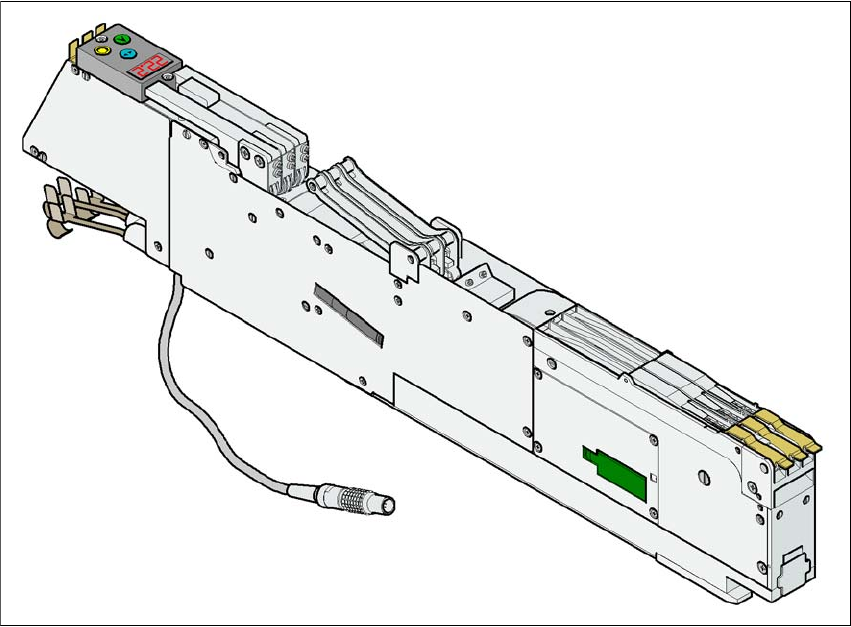

Bild 3.10 - 3 Bandmatare 3x8 mm S för 01005-komponenter
3
Artikelnr 00176100-xx 3
Bredd 30,6 mm 3
Spår per matare 3 3
Upptagna matare-ställplatser 1 3
Max. antal matare per maskin 2 x 15 3
Komponentantal vid 7" rulle ca 10.000 st 3
Transportsteglängd 2mm / 4mm 3
Bandmaterial Pappersband 3
Max. komponenthöjd 0,7 mm 3
Komponentspektrum 01005/0201/0402 3
3 Tekniska data för automaten Skötselinstruktion SIPLACE D1/D2
3.10 Matare Från programversion SR.605.xx Utgåva 07/2008 SE
150
3.10.8.4 Bandmatare 3 x 8 mm S för 0201/0402-komponenter
3
Bild 3.10 - 4 Bandmatare 3 x 8 mm S för 0201/0402-komponenter
3
Artikelnr 00141099-xx 3
Bredd 30,6 mm 3
Spår per matare 3 3
Upptagna matare-ställplatser 1 3
Max. antal matare per maskin 2 x 15 3
Komponentantal vid 7" rulle ca 10.000 st 3
Transportsteglängd 2mm / 4mm 3
Bandmaterial Pappersband 3
Max. komponenthöjd 0,7 mm 3
Komponentspektrum 0201/0402 3
Skötselinstruktion SIPLACE D1/D2 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.10 Matare
151
3.10.8.5 Bandmatare 3x8mm SL för 0201 och större komponenter
3

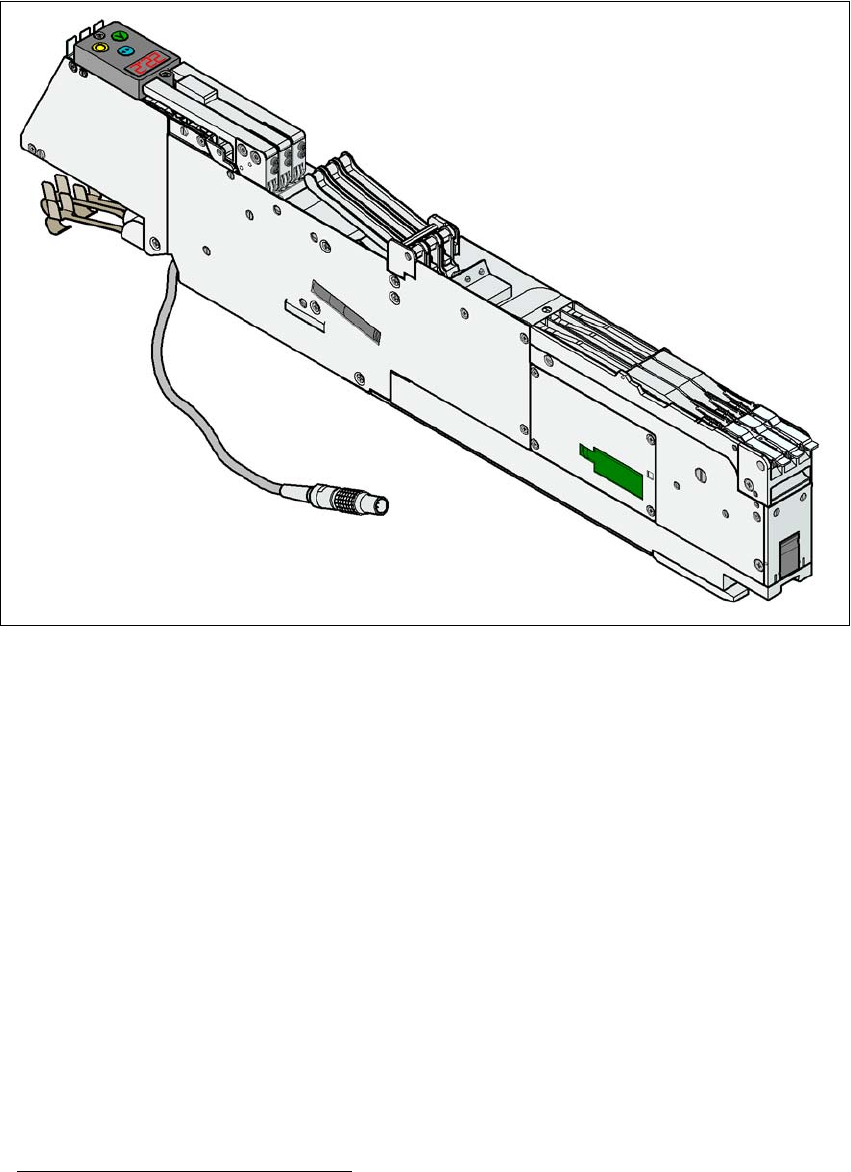

Bild 3.10 - 5 Bandmatare 3x8mm SL
a
för 0201 och större komponenter
3
Artikelnr 00141088-xx 3
Bredd 30,6 mm 3
Spår per matare 3 3
Upptagna matare-ställplatser 1 3
Max. antal matare per maskin 2 x 15 3
Komponentantal vid 7" rulle ca 10.000 st 3
Transportsteglängd 2 mm / 4 mm / 8 mm 3
Bandmaterial Papper eller blisterband 3
Max. komponenthöjd 2,5 mm 3
Komponentspektrum från 0201 3
2 hämtposition Främre position: BE ≥ 1,6 mm
Bakre position: BE ≤ 1,6 mm 3
3
Vid denna matare realiserades den nya principen "Feed on Demand" (matning på begäran) för att
minska komponentsvinnet. Komponenterna transporteras till hämtpositionen först när ytmonte-
ringshuvudet kör till hämtpositionen.
a SL = Shutterless, dvs. utan komponentövertäckning
