3 Tekniska data för automaten Skötselinstruktion SIPLACE D1/D2
3.10 Matare Från programversion SR.605.xx Utgåva 07/2008 SE
156
3.10.8.10 Bandmatare 44 mm S DP för djupa fickor

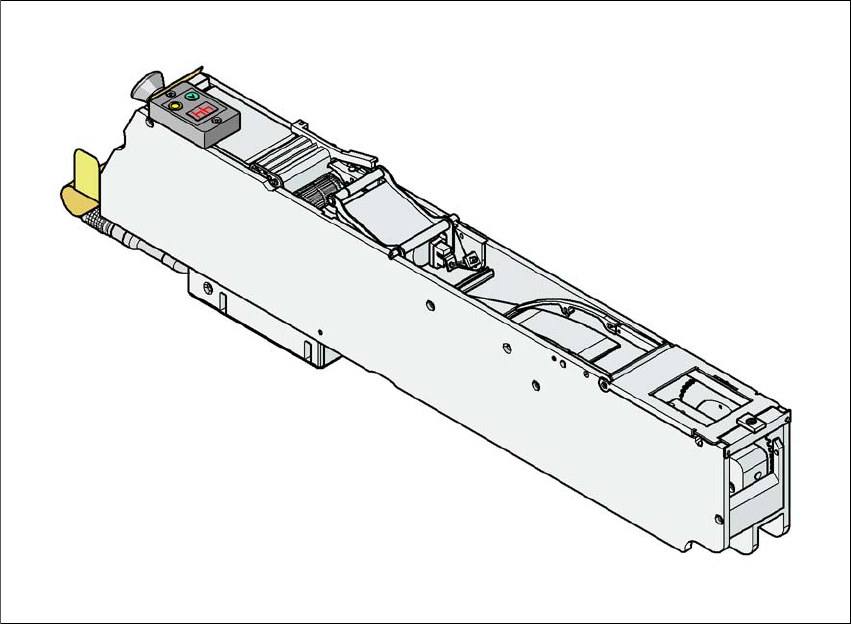

Bild 3.10 - 10 Bandmatare 44 mm S DP för djupa fickor
Artikelnr 00141194-xx 3
Bredd 54,6 mm 3
Spår per matare 1 3
Upptagna matare-ställplatser 2 3
Max. antal matare per maskin 2 x 7 3
Bandhöjd upp till 25 mm 3
Transportsteglängd från 4 till 52 mm in 4 mm - steg 3
Bandmaterial Blisterband 3
Max. komponenthöjd 24 mm 3
3
Skötselinstruktion SIPLACE D1/D2 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.10 Matare
157
3.10.8.11 Bandmatare 56 mm S

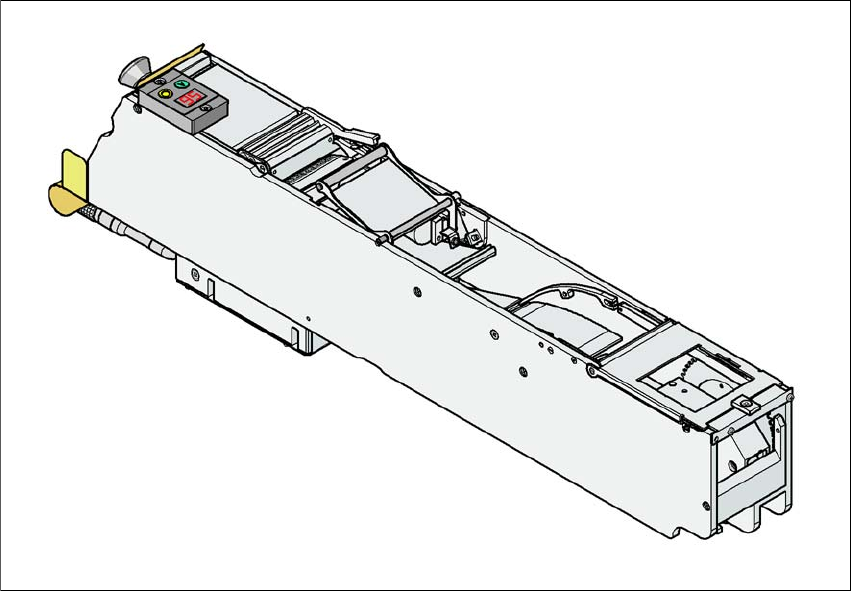

Bild 3.10 - 11 Bandmatare 56 mm S
Artikelnr 00141095-xx 3
Bredd 66,6 mm 3
Spår per matare 1 3
Upptagna matare-ställplatser 2,5 3
Max. antal matare per maskin 2 x 6 3
Komponentantal vid 7" rulle ca 2.000 st 3
Transportsteglängd från 4 till 68 mm in 4 mm - steg 3
Bandmaterial Blisterband 3
Max. komponenthöjd 14 mm 3
3
3 Tekniska data för automaten Skötselinstruktion SIPLACE D1/D2
3.10 Matare Från programversion SR.605.xx Utgåva 07/2008 SE
158
3.10.8.12 Bandmatare 56 mm S DP för djupa fickor
Bild 3.10 - 12 Bandmatare 56 mm S DP för djupa fickor
Artikelnr 00141195-xx 3
Bredd 66,6 mm 3
Spår per matare 1 3
Upptagna matare-ställplatser 2,5 3
Max. antal matare per maskin 2 x 6 3
Bandhöjd upp till 25 mm 3
Transportsteglängd från 4 till 68 mm in 4 mm - steg 3
Bandmaterial Blisterband 3
Max. komponenthöjd 24 mm 3
