3.10.9.5 Datainmatning
Definiera ytmagasinen som det står beskrivet i bruksanvisningen SIPLACE Pro.
3.10.10 Dip-modul
Artikelnr 00117010-xx Dip-modul för flux och lim
3

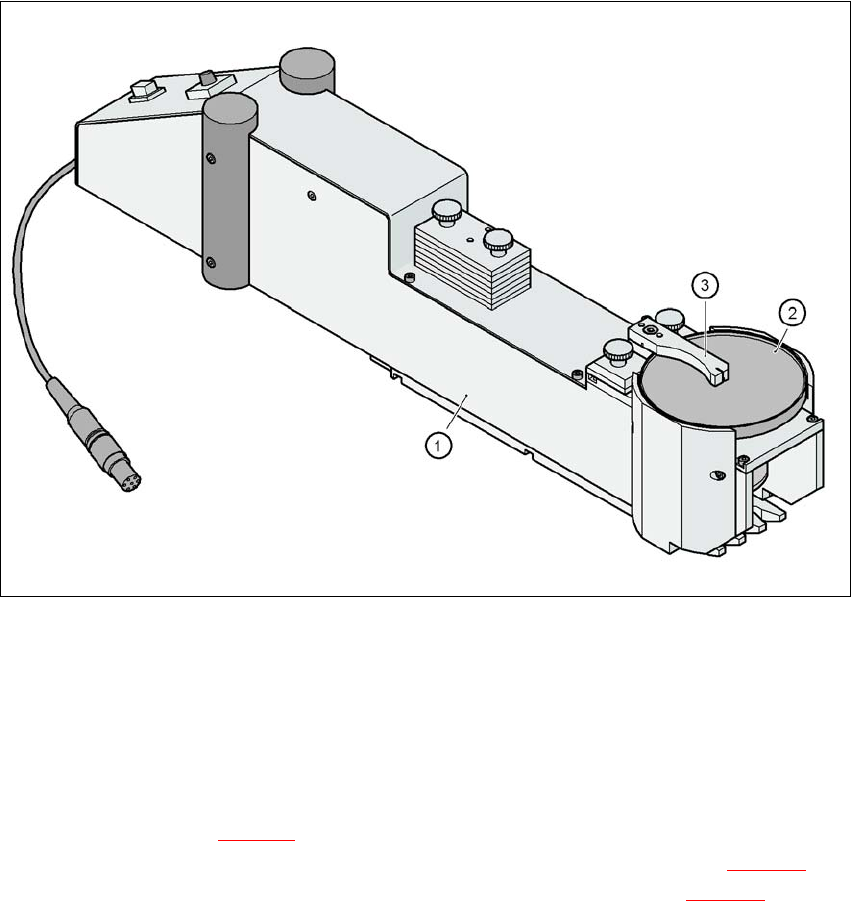

Bild 3.10 - 19 Dip-modul
(1) Dip-modul
(2) Roterande tallrik
(3) Rakel
3.10.10.1 Beskrivning
Dip-modul (pos 1 på bild 3.10 - 19) tjänar till att fukta Flip-Chips och CSP-komponenter med fluss-
medel eller ledningsmedel. Flussmedelbärare är en roterande tallrik (pos 2 på bild 3.10 - 19
), på
vilken en tunn flussmedelsfilm (t. ex. 40 μm) görs med en rakel (pos 3 på bild 3.10 - 19
). Detta
förfarande lämpar sig särskilt för högviskosa (honungsliknande) flussmedel. Mängden som be-
hövs för processen läggs på med minimal skikttjocklek, då endast bump-undersidan behöver fuk-
tas.
Skötselinstruktion SIPLACE D1/D2 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.10 Matare
169
Dip-modulen passar för alla ytmonteringshuvud: Den betraktas som en självständig matarenhet i
rustningsoptimeringen. Antalet använda Dip-moduler på enstaka ställplatser har ingen begräns-
ning.
3.10.10.2 Tekniska data
Upptagna ställplatser 3 3
Komponentstorlek max. 36 x 36 mm²
beroende av ytmonteringshuvudtyp 3
Inställbara skikttjocklekar 25, 35, 45, 55, 65, 75 μm 3
Tid för ändring av skikttjocklek mindre än 1 min. 3
Tolerans för spalthöjden ± 5 μm 3
Tid för vridning 1 varv av tallriken Med potentiometer inställbar
från 0 till 10 sekunder 3
Komponent-Dip-tid Programmerbar från 0 - 2 sek.
i 0,1 sek. - steg 3
Flussmedel Högviskösa flussmedel, ledningsmedel 3
Ytterligare tekniska data och uppgifter för programmeringen, finner ni i bruksanvisningen Dip-mo-
dul / Dip-modul i användarmanualen, artikelnr 00195065-xx.
3
3 Tekniska data för automaten Skötselinstruktion SIPLACE D1/D2
3.11 Komponentvagn Från programversion SR.605.xx Utgåva 07/2008 SE
170
3.11 Komponentvagn
Artikelnr 00119822-xx Komponentvagn SIPLACE D1/D2
Det kan dockas två komponentvagnar till automaten. Ställplatsnumreringen finner ni i nedanstå-
ende bild.
3
Bild 3.11 - 1 Komponentvagnens ställplatser
(1) Ställplats 1
(2) Ställplats 3
(T) Transportriktning för kretskort
Komponentvagnarna är självständiga moduler, som kan laddas med matare vid en extern ladd-
ningsplats. Byte av komponentvagn kräver därför bara ett kort uppehåll i produktionsprocessen.
