3 Tekniska data för automaten Skötselinstruktion SIPLACE D1/D2
3.11 Komponentvagn Från programversion SR.605.xx Utgåva 07/2008 SE
174
3.11.4 Bandbehållare
Bandbehållaren kan ta spolar med upp till 19" diameter. Använd påsticksaxlar när ni bearbetar
spolar från 15" diameter. Insättningen av skiljeplåtar beskrivs i avsnitt 5.5.4
sidan 245.
ANM 3
För optimal drift rekommenderar vi att använda insticksaxlar för en diameter från 15".
3

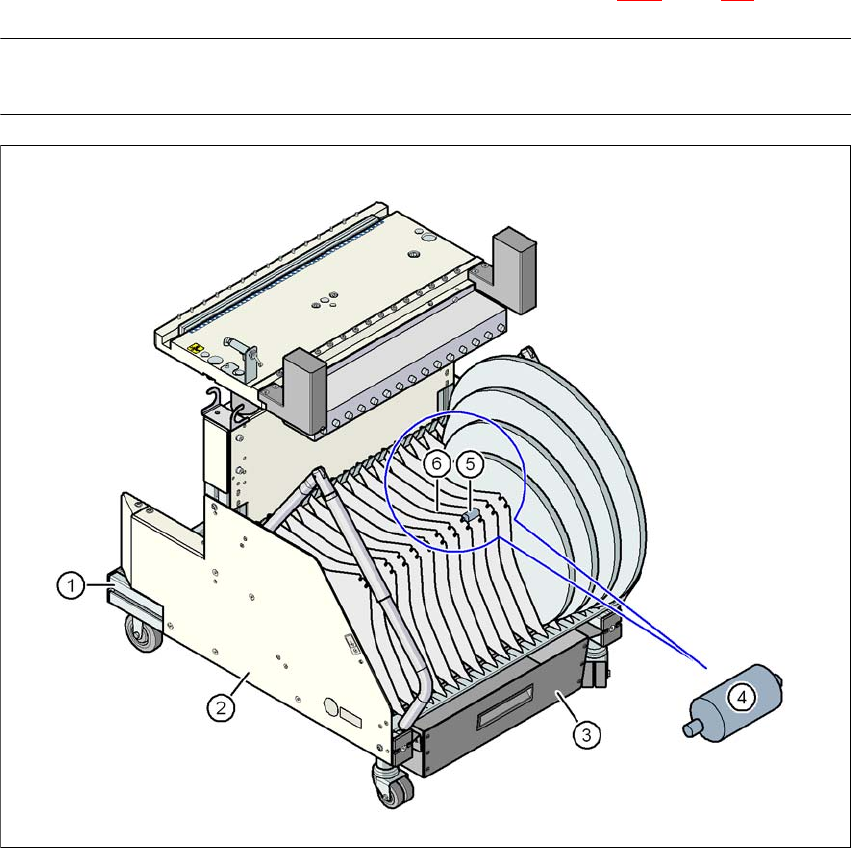

Bild 3.11 - 4 Komponentvagn med bandbehållare
(1) Komponentvagn
(2) Bandbehållare
(3) Bandavfallsbehållare
(4) Insticksaxel (förstoring)
(5) Placering för insticksaxlar
(6) Skiljeplåt
Skötselinstruktion SIPLACE D1/D2 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.11 Komponentvagn
175
3.11.4.1 Max. bandrullens diameter
Bandrullarna lagras på insticksaxlar i bandrullebehållaren. Resultatet gäller vid installerad eller
inte installerad hållare för den tredje bandrullen.
3
3
3
3.11.5 Extern spänningsförsörjning för komponentvagn
Artikelnr 00119781-xx Extern spänningsförsörjning, komponentvagn, D1, D2, D3
För att hålla tidsintervaller för en omställning så korta som möjligt kan komponentvagnen förbere-
das vid en extern omställningsplats. Här kan de olika matarfunktionerna och inställningarna kon-
trolleras. Därutöver erbjuds extern strömförsörjning. Komponentvagnen matas med nödvändig
driftspänning och tryckluft via en försörjningskabel.
3.11.5.1 Tekniska data
Leveransen omfattar en europanormad nätkabel, en USA-normad nätkabel och en förbindelseka-
bel mellan spänningsförsörjning och komponentvagn.
3.11.6 Tryckluftsmatning för bulklådematare
Artikelnr 00142335-xx Bulkcase luftfördelare
Bulklådemataren kräver tryckluftsdrift. Tryckluftsmatning för bulklådematare erbjuds därför som
tillval.
Monteringen är enkel. Tryckluftfördelaren (pos 1 på bild 3.11 - 5
) fästs med två skruvar (pos 2 på
bild 3.11 - 5
) på komponentbordet. (pos 3 på bild 3.11 - 5). Därefter ansluts tryckluftsfördelaren till
Kretskortstransporthöj
d
Max. bandrullens
diameter
Utan option "Splits-
ställe-avkänning"
Med option "Splits-
ställe-avkänning"
950 mm
19"
17"
Ja
Ja
Nej
Ja
930 mm 17" Ja Ja
900 mm 17" Ja Nej
830 mm 15" Nej Nej
Nätspänning 230 V~ ± 5 %
120 V~ ± 5 %
Tryckluftsanslutning max. 1,0 MPa (10 bar)
Utgångstryck med inställbar tryckregulator
3 Tekniska data för automaten Skötselinstruktion SIPLACE D1/D2
3.11 Komponentvagn Från programversion SR.605.xx Utgåva 07/2008 SE
176
tryckluftsförsörjningen på komponentvagnen. På baksidan av tryckluftsfördelaren finns hållar-
klämmor (pos 4 på bild 3.11 - 5
). Klämmorna fixerar bulklådemataren till komponentbordet och ger
problemfri tryckluftsmatning.
3

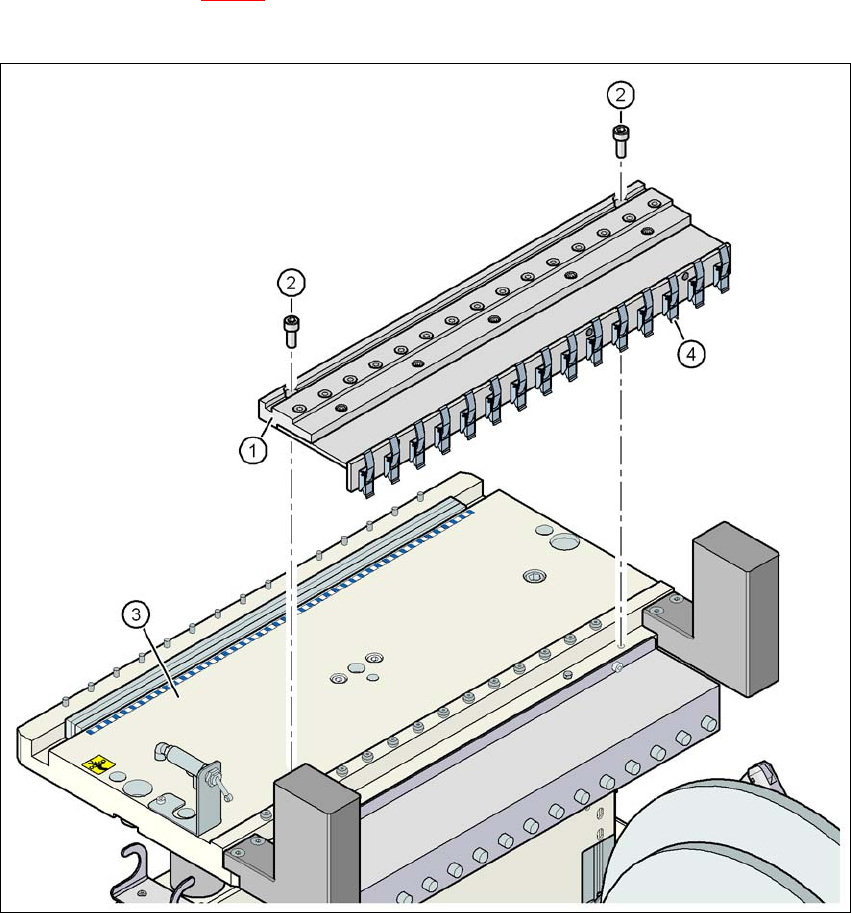

Bild 3.11 - 5 Tryckluftsmatning för bulklådematare
(1) Tryckluftsfördelare
(2) Skruv DIN 912, M8x20, 2 st
(3) Komponentbord
(4) Fästklämma
