3.11.7.3 Montageposition för adapterplattan vid 930 mm kretskort-transporthöjd
ANM
Höjdinställningen för komponentvagnen beskrivs i avsnitt 4.4, från sidan 216.
3
Bild 3.11 - 9 Montageposition för adapterplattan vid 930 mm kretskort-transporthöjd
(1) Adapterplatta
(2) Insexskruv M6x20 med bricka, 4 styck
Skötselinstruktion SIPLACE D1/D2 3 Tekniska data för automaten
Från programversion SR.605.xx Utgåva 07/2008 SE 3.11 Komponentvagn
181
3.11.7.4 Montageposition för adapterplattan vid 950 mm kretskort-transporthöjd
ANM
Höjdinställningen för komponentvagnen beskrivs i avsnitt 4.4, från sidan 216.
3
Bild 3.11 - 10 Montageposition för adapterplattan vid 950 mm kretskort-transporthöjd
(1) Adapterplatta
(2) Insexskruv M6x20 med bricka, 4 styck
3 Tekniska data för automaten Skötselinstruktion SIPLACE D1/D2
3.11 Komponentvagn Från programversion SR.605.xx Utgåva 07/2008 SE
182
3.11.8 Matare-fixering
Artikelnr 00119623-xx Matare-fixering SIPLACE HF/X/D1/D2/D3
Matare-fixering är en ytterligare mekanisk säkring. Den förhindrar bortryckning av mataren av
misstag på komponentbordet och utesluter kollisionsrisken med ytmonteringshuvudet.
Matare-fixering är fäst med skruvar på framsidan av komponentbordet. Klorna fixerar matarens
fötter. För varje komponentvagn behövs en matare-fixering.
3

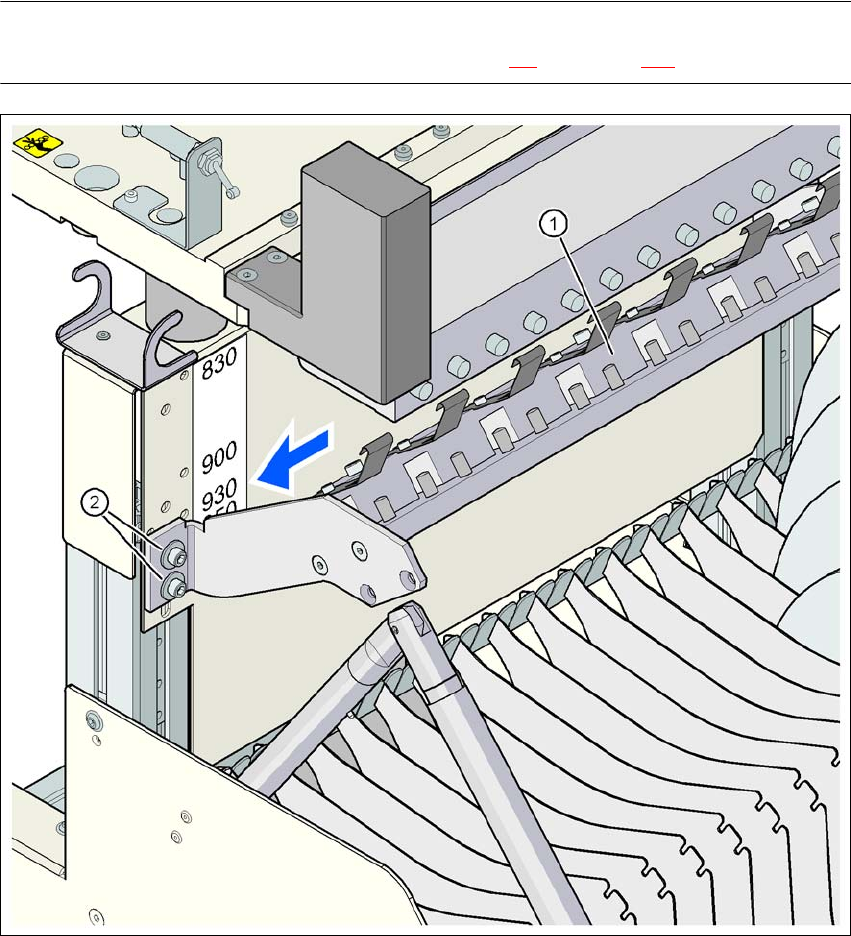

Bild 3.11 - 11 Matare-fixering
(1) Matare-fixering
(2) Komponentbord
