3.11.10 Styrkanal för tomband
I standardversion kan styrkanalen för tomband leda band med en fickhöjd med maximalt 17 mm
till det pneumatiska bandkapningsaggregatet.
3

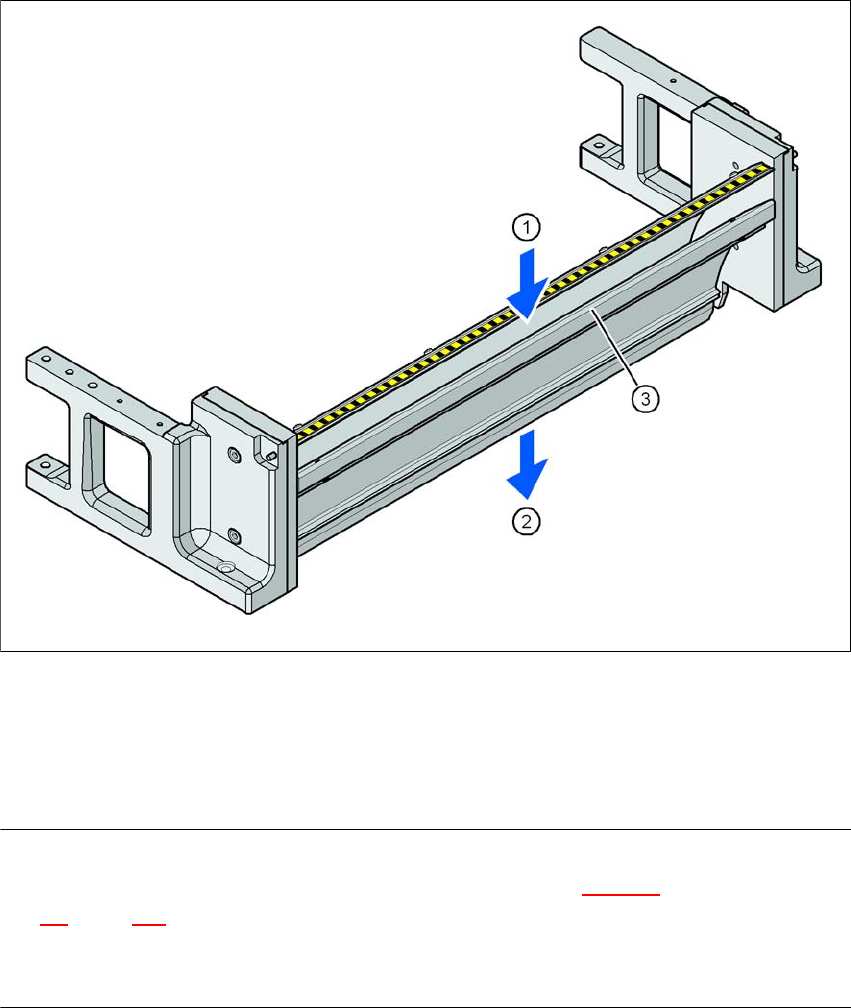

Bild 3.11 - 13 Styrkanal för tomband med komponent-kassationsbehållare
(1) Inloppsspalt för tomband
(2) Utloppsspalt för tomband över det pneumatiska bandkapningsaggregatet
(3) Skiljeplåt för band < 17 mm, för band > 17 mm demonterbar
ANM
– För remfickor större än 17 mm kan skiljeplåten (pos 3 på bild 3.11 - 13
) tas bort (se avsnitt
4.5
, sidan 227).
→ Placera inte matare med låga fickor direkt sidan om matare med höga fickor. Tombanden kan
överlappa varandra och fastna.
Skötselinstruktion SIPLACE D1/D2 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.1 Transport och leveranskonfiguration
185
4 Uppställning och idriftsättning
4.1 Transport och leveranskonfiguration
4.1.1 Transportförpackning
Automaten och komponentvagnarna levereras inom Europa på två pallar inpackade i plast. Leve-
rans med sjöfrakt sker i två stabila trälådor.
4.1.1.1 Dimensioner på transportförpackningen
4
4
4

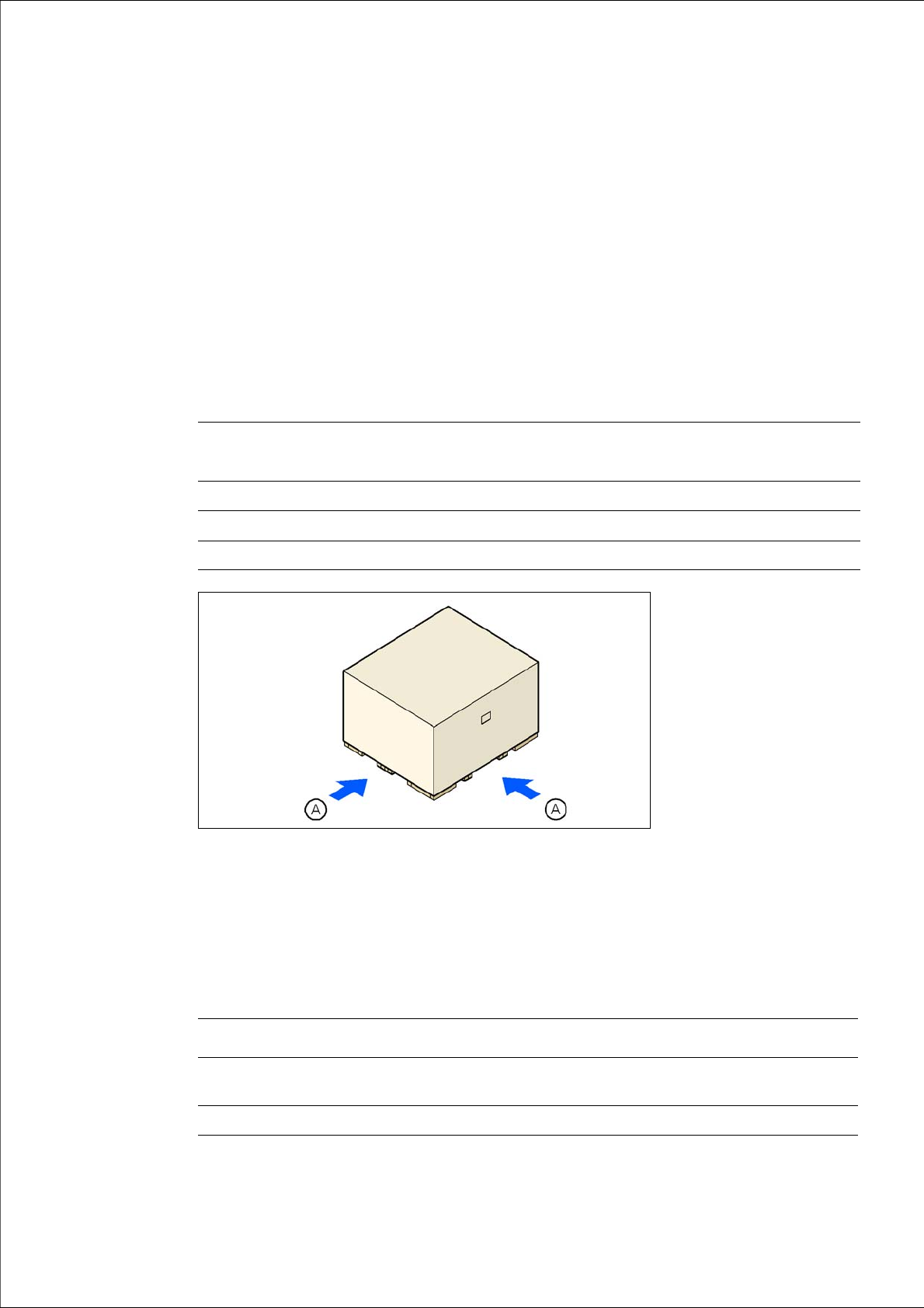

Bild 4.1 - 1 Transportlåda - mått i millimeter
(A) Lyftpunkter för gaffeltruck
4.1.1.2 Vikt på den leveransklara automaten
De följande tabellerna innehåller viktsangivelser för den leveransklara automaten inklusive för-
packning.
4
Transportlåda för automaterna Transportlåda för
komponentvagnarna
Längd 2570 mm 1700 mm
Bredd 1860 mm 1200 mm
Höjd 1600 mm 1300 mm
Vikt Leverans inom Europa Leverans med sjötransport
SIPLACE D1
SIPLACE D2
2240 kg
2258 kg
2604 kg
2622 kg
Komponentvagn 370 kg 450 kg
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D1/D2
4.1 Transport och leveranskonfiguration Från programversion SR.605.xx Utgåva 07/2008 SE
186
4.1.2 Kontrollera leveransen
→ Förvara automaten i förpackningen tills den nått rumstemperatur. I annat fall finns risk för kon-
dens.
→ Kontrollera leveransen för skador.
→ Kontrollera stötsensorerna.
→ Packa upp automaten och tillbehöret och kontrollera att leveransen är komplett (referensföl-
jesedel).
→ Dokumentera resultatet i installationsrapporten / leveransprotokollet.
4.1.3 Leveranskonfiguration
Vid leverans är automaten konfigurerad enligt följande:
– Transportspåret till enkeltransporten har bredden inställd å 210 mm. Vid dubbeltransport är
bredden på transport på transportspår 1 100 mm och på transportspår 2 210 mm. Dessa för-
inställda kretskortstransportbredder underlättar demontaget av påbyggnadssatserna och
transporten på inmatningssidan av automaten, när demontaget är nödvändigt för transporten
av platsskäl.
– Båda tangentborden (pos 1 på bild 4.1 - 2
) är urtagna.
– Upplagsplåten för tangentborden (pos 2 på bild 4.1 - 2
) är påhängd.
– Båda monitorerna (pos 3 på bild 4.1 - 2
) är demonterade.
– Båda signallampor (pos 4 på bild 4.1 - 2
) är avmonterade.
– Alla portalaxlar är fixerade med transportsäkringar.
