4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D1/D2 4.2 Infrastruktur på uppställningsplatsen Fr ån programversion SR.605.xx Utgåva 07/2008 SE 200 4.2.3.6 Kontrollera bryggorna för inkopplingsströmbegrä ns…
Skötselinstruktion SIPLACE D1/D2 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.2 Infrastruktur på uppställningsplatsen
199
ANM 4
De japanska försörjningnäten (3 x 200 V~) och försörjningsnäten i USA (3 x 208 V~) ansluts till
klämmorna för 3 x 204 V~.
4
4
4
4

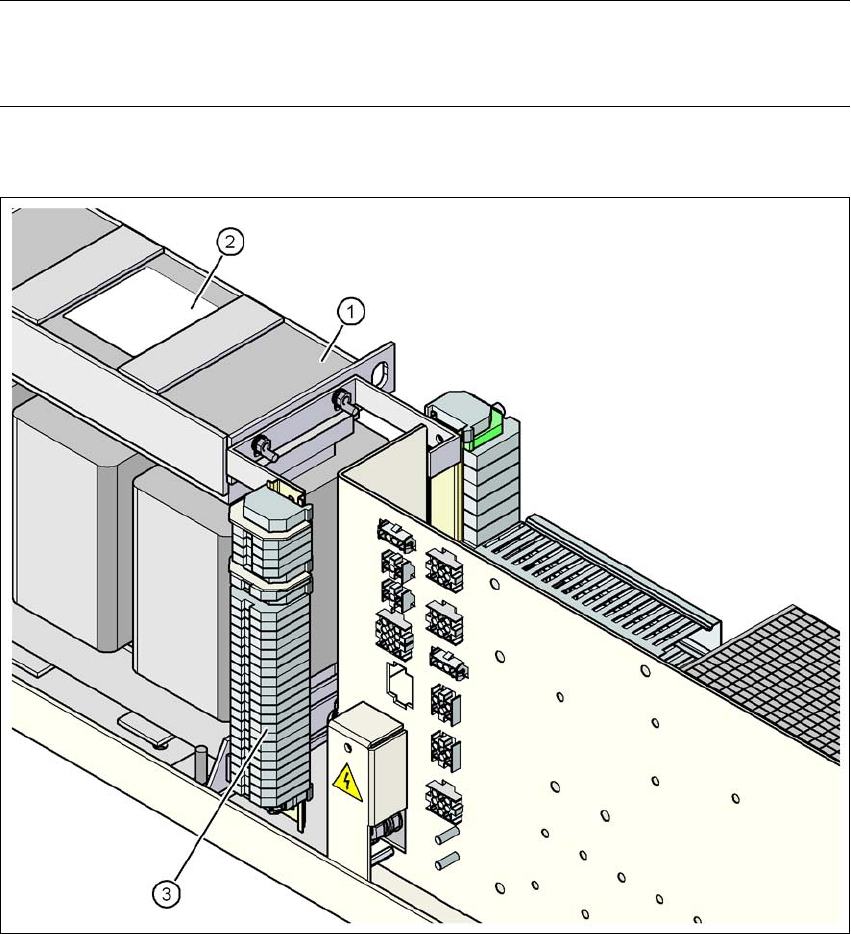

Bild 4.2 - 6 Anslutningsdonets position med primäranslutningar på växelströmstransformatorn T1
(1) Växelströmstransformator T1
(2) Skylt med primärsidana anslutningsschema
(3) Anslutningsdon med växelströmstransformatorn T1:s primäranslutningar
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D1/D2
4.2 Infrastruktur på uppställningsplatsen Från programversion SR.605.xx Utgåva 07/2008 SE
200
4.2.3.6 Kontrollera bryggorna för inkopplingsströmbegränsningen
Inkopplingsströmbegränsningen måste konfigureras beroende på försörjningsspänningen. Detta
sker med hjälp av trådbryggor på kretskortet för inkopplingsströmbegränsningen (pos 1 på bild 4.2
- 7).
4

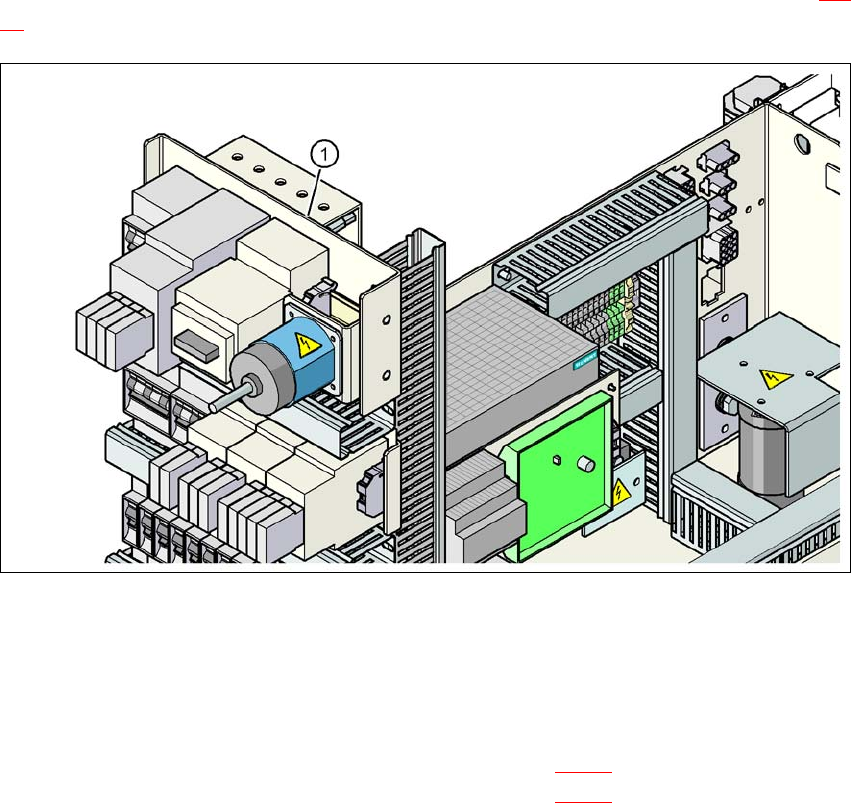

Bild 4.2 - 7 Placering av kretskort och stickanslutningar för inkopplingsströmbegränsningen
(1) Kretskort för inkopplingsströmbegränsningen
→ Kontrollera bryggorna och korrigera vid behov.
Nätspänning 3 x 200 V~ / 3 x 208 V~ / 3 x 230 V~ (se bild 4.2 - 8
)
Nätspänning 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~ (se bild 4.2 - 9
) 4
Skötselinstruktion SIPLACE D1/D2 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.2 Infrastruktur på uppställningsplatsen
201
4

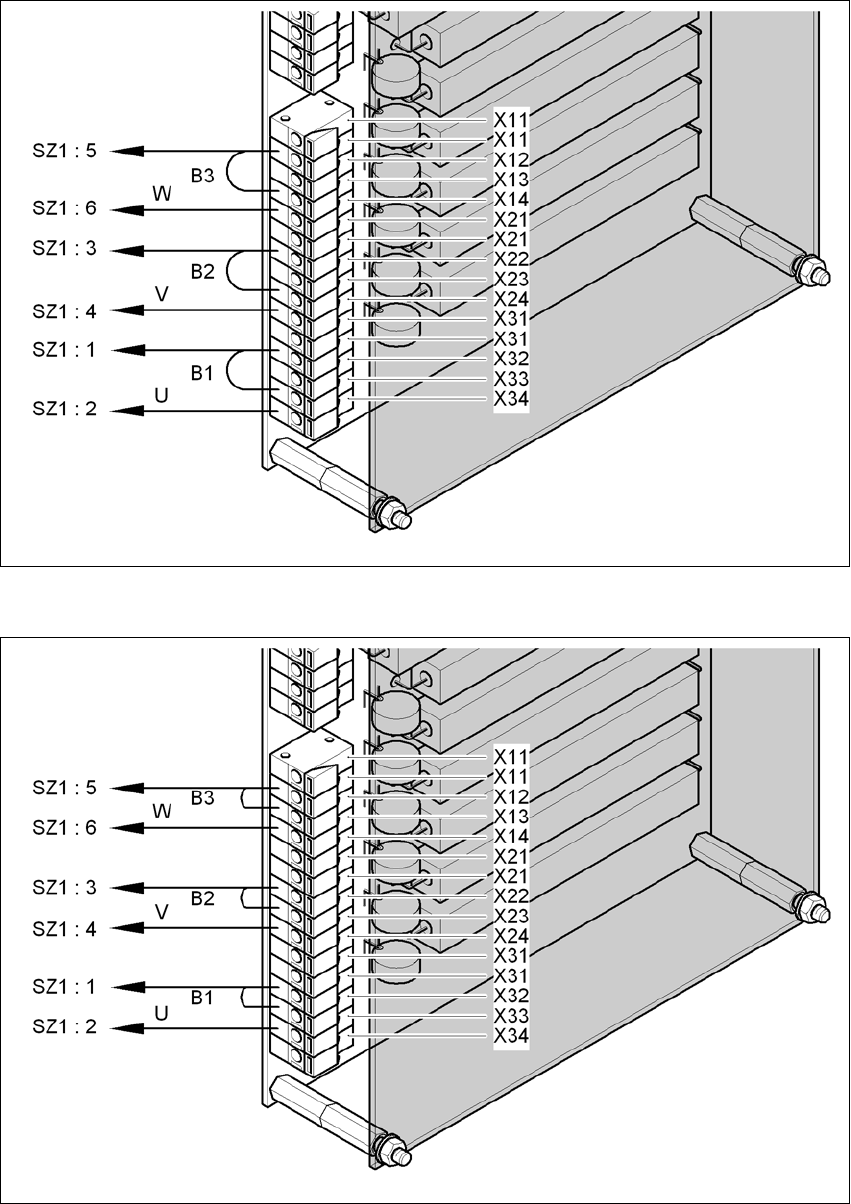

Bild 4.2 - 8 Inkopplingsströmbegränsning - anslutningar och bryggor för 3 x 200 V~ / 3 x 208 V~ / 3 x 230 V~
4
Bild 4.2 - 9 Inkopplingsströmbegränsning - anslutningar och bryggor för 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~
3 x 200 V~ / 3 x 208 V~ / 3 x 230 V~
3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~
