4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D1/D2 4.3 Uppställning av automaten Från pr ogramversion SR.605.xx Utgåva 07/2008 SE 204 4.3.3 V erktyg och hjälpmedel För höjdinställningen av automa ten behö…
Skötselinstruktion SIPLACE D1/D2 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
203
4.3 Uppställning av automaten
4.3.1 Kretskortstransportörshöjd för automaten
Automaten kan ställas in för följande kretskortstransportörshöjder:
830 mm ± 15 mm Standardhöjd 4
900 mm ± 15 mm Tillval 4
930 mm ± 15 mm Tillval 4
950 mm ± 15 mm SMEMA-tillval 4
ANM 4
Som kretskortstransportörshöjden betecknar man avståndet mellan överkanten av krets-
kortstransportörsremmen och underkant av maskinfötterna.
4.3.2 Varningsanvisning
FARA 4
Endast SIPLACE-tekniker resp. certifierad personal har tillåtelse att ställa upp och sätta automa-
ten i drift.
→ Följ de gällande föreskrifterna om förebyggande av olycksfall.
→ Lägg aldrig maskinfötterna för montage under automaten. Alla delsystemen och delar är
monterbara från friutrymmena för komponentborden. Om ni ändå måste utföra montagearbe-
ten på undersidan av automaten, måste den ytterligare säkra den genom lämpliga åtgärder.
Gaffeltrucken ensam är inte tillåtet!
→ Se till att portalen positioneras över kretskortstransportörens område, så att ni inte inskränker
på platsen att röra huvudet under montaget. Ni eliminerar därmed skaderisken.
→ För höjdinställningen av automaten krävs två personer:
– en person utför själva montagearbetena,
– den andra personen betraktar lägesstabiliteten av den upplyfta automaten vid montaget.
→ Bär skyddsskor för skydd av era fötter.
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D1/D2
4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE
204
4.3.3 Verktyg och hjälpmedel
För höjdinställningen av automaten behöver ni följande verktyg och hjälpmedel:
– Öppen nyckel SW 65, artikelnr 00353827-01
Nyckelvidd 65 för sexkant-kontermuttrarna M24 vid maskinfoten 4
– Sexkantsstiftnyckel, storlek 10, artikelnr 00373926-01
för insexskruvarna M12, för fastsättning av distansstycket för de maskinfötterna 4
–Gaffeltruck
Gaffellängd: min. 1800 mm 4
Lyftkraft: min. 3000 kg 4
Gaffelvidd: Se bild 4.3 - 1
, sida 205 4
– Maskinvattenpass: Noggrannhet 0,02 mm/m
– Luftkuddetransportsystem: SIPLACE HSxx, artikelnr 00119002-xx
Skötselinstruktion SIPLACE D1/D2 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
205
4.3.4 Förinställning av kretskortstransportörshöjd
→ Skjut in gaffeltruckens gaffel under automaten, som visas i bild 4.3 - 1.
4

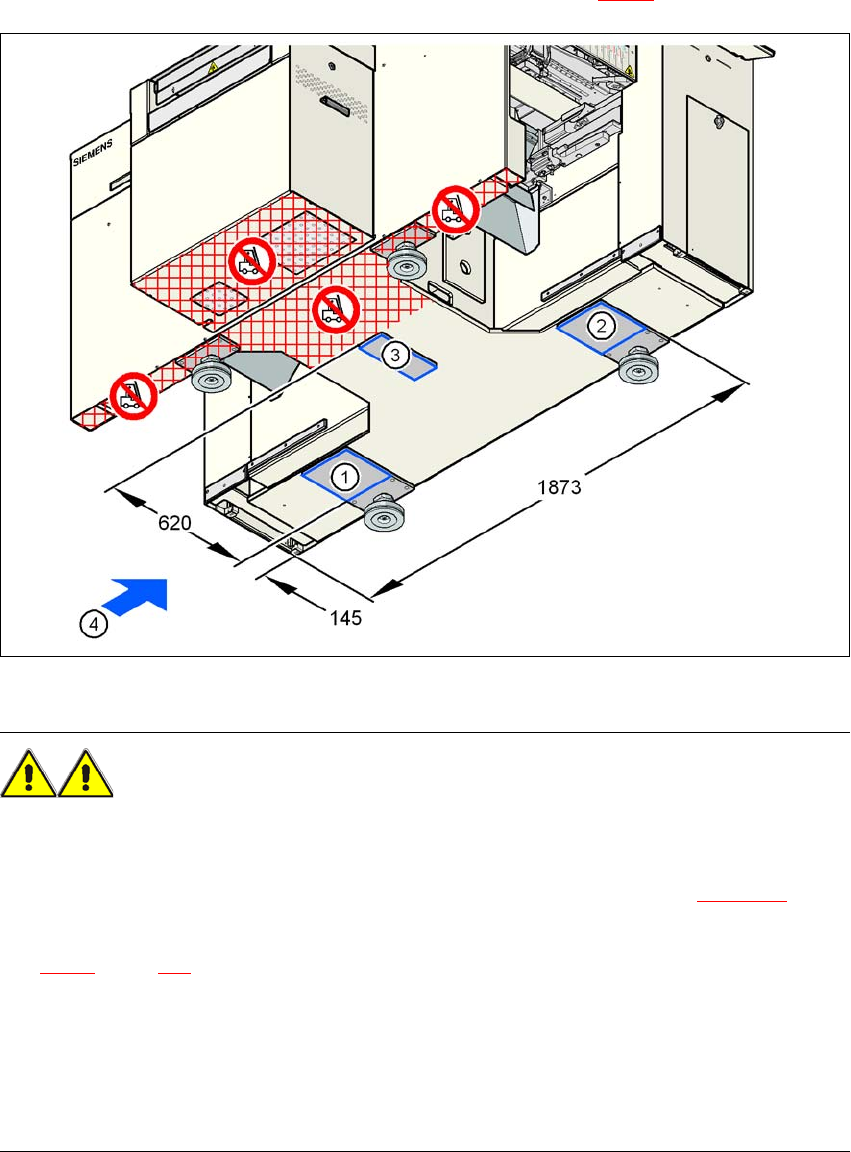

Bild 4.3 - 1 Automatens anliggningsytor för gaffeltruck - mått i millimeter
VARNING 4
Beakta noga följande punkter innan ni lyfter automaten, för att undvika förödande skador på au-
tomaten:
→ Placera gaffeltrucken på automatens strömförsörjningssida (pos. 4 på bild 2054.3 - 1
).
→ Kontrollera att automaten ligger an mot gaffeln med sina anliggningsytor 1, 2 och 3 (se bild
4.3 - 1
, sidan 205). Om gaffeln är kortare används träbjälkar av lämplig längd som underlägg.
→ Se till att gafflarna vid lyft av automaten blir likformigt belastade. Ett fast underlag mellan gaff-
larna och automaten, förhindrar att automaten tippar då den lyfts. Så undviks en ensidig be-
lastning av maskinfötterna, som annars skulle leda till en deformering av maskinfötternas
infästning. Vi rekommenderar att en andra person betraktar och kontrollerar att automaten vid
lyftet med gaffeltrucken, inte tippar åt sidan.
