4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D1/D2 4.3 Uppställning av automaten Från pr ogramversion SR.605.xx Utgåva 07/2008 SE 208 4.3.5 Montera signallamp a → T ag bort de båda övre täckplåt arna. → F…

Skötselinstruktion SIPLACE D1/D2 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
207
4.3.4.1 Distansstycke för kretskort-transporthöjderna 900 / 930 / 950 mm
För kretskort-transporthöjderna 900 / 930 / 950 mm finns det olika distansstycken (se pos 2 på
bild 4.3 - 2
) och fästskruvar. Ni behöver 4 distansstycken och 16 fastsättningsskruvar.
4.3.4.2 Förinställning av kretskort-transporthöjd på 830 mm
För kretskortstransportörshöjden 830 mm behöver ni inget distansstycke.
→ Sätt in maskinfötterna i hålen på maskinramen (pos 4 på bild 4.3 - 2
, sidan 206).
→ Ställ med M24-muttrarna in höjden på maskinfötterna (pos 1 på bild 4.3 - 2
, sidan 206) så att
avståndet mellan undersidan av maskinfötterna och underkanten av maskinramen är 115
mm.
→ Dra M24-muttrarna bara med handkraft.
4.3.4.3 Förinställning av kretskort-transporthöjd på 900 / 930 / 950 mm
→ Fäst sen de 4 distansstyckena (pos 2 på bild 4.3 - 2, sidan 206).
Distansstyckena för de olika kretskort-transporthöjderna är upplistade i avsnitt 4.3.4.1
, sidan
207
.
→ Ställ med M24-muttrarna in höjden på maskinfötterna (pos 1 på bild 4.3 - 2
, sidan 206) på
följande värden:
Kretskortstransporth
öjd
Distansstycke, 4x
Artikelnr
Distansstyckshöjd Insexskruv, 16x
830 mm – – –
900 mm 00344069-xx 70 mm DIN 912 M12x70
930 mm 00344070-xx 100 mm DIN 912 M12x100
950 mm 00331553-xx 122,5 mm DIN 912 M12x100
Kretskortstransporthöjd Avståndet mellan maskinfotsundersidan och
underkant på maskinramen
900 mm 185 mm
930 mm 215 mm
950 mm 237 mm
4 Uppställning och idriftsättning Skötselinstruktion SIPLACE D1/D2
4.3 Uppställning av automaten Från programversion SR.605.xx Utgåva 07/2008 SE
208
4.3.5 Montera signallampa
→ Tag bort de båda övre täckplåtarna.
→ Förbind signallampans kabel med grundmaskinens kabel.
→ För in signallampa i hålet så långt in, att röret till signallampan sticker in i den underliggande
klämman.
→ Drag åt klämmans insexskruv.
→ Fäst de båda övre täckplåtarna.
4.3.6 Sätt fast monitorer
→ Sätt fast monitorerna och anslut kablarna.
→ Kontrollera kabelanslutningarna

Skötselinstruktion SIPLACE D1/D2 4 Uppställning och idriftsättning
Från programversion SR.605.xx Utgåva 07/2008 SE 4.3 Uppställning av automaten
209
4.3.7 Avståndsmått för maskinfötterna och den fasta kretskort-transportkanten
4.3.7.1 Maskinfötternas avståndsmått och kretskortsenkeltransportörens fasta högra
och vänstra transportkant
4

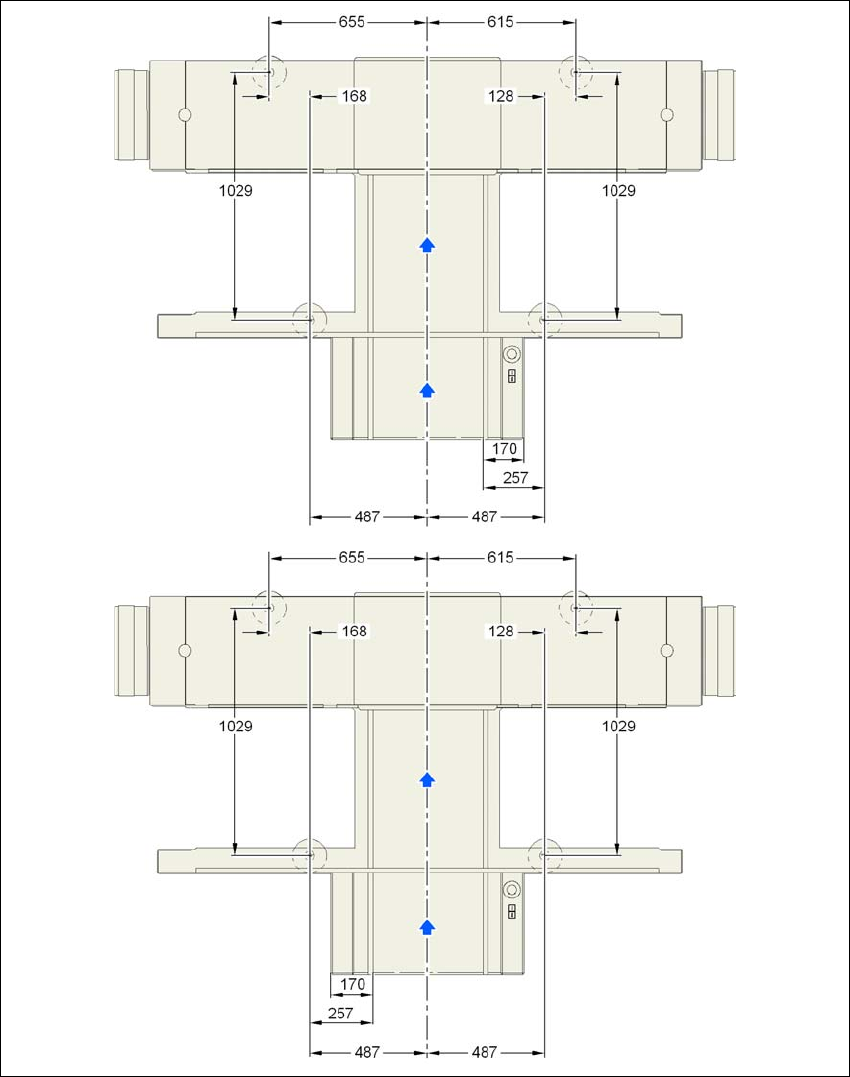

Bild 4.3 - 3 Maskinfötternas avstånd och kretskortsenkeltransportörens fasta högra och vänstra transportkant i milli-
meter
Fast transportkant
höger
Fast transportkant
vänster
