5.6 Uppsättning av matarenheter
5
Bild 5.6 - 1 Komponentbord med 15 ställplatser för S-matarenheter
(1) S-matare
(2) Centrerstift
(3) Kalott
(4) Komponentbord
(5) S-matarens anslutningskabel
Skötselinstruktion SIPLACE D1/D2 5 Operatörspersonalens uppgifter
Från programversion SR.605.xx Utgåva 07/2008 SE 5.6 Uppsättning av matarenheter
249
5.6.1 Förbered komponentbord och S-matarenhet för uppsättning
→ Rengör matarens ställyta
→ Rengör ställytan på komponentbordet.
→ Avlägsna lösa komponenter från komponentbordet med en pensel eller dammsugare med
lämpligt munstycke.
→ Ta bort fastsittande komponenter med skruvmejseln.
AKTAS 5
Undvik att ta bort komponenter på komponentbordet med fingrarna. Risk för skador av små
metallpartiklar.
5.6.2 Insättning av S-matarenheter
→ Sätt först mataren (pos 1 på bild 5.6 - 1, sidan 248) med framsidan - det är sidan med den
delade foten - så på komponentbordet (pos 4 på bild 5.6 - 1
, sidan 248), att centreringsstiftet
(pos 2 på bild 5.6 - 1
, sidan 248) på komponentbordet glider in i slitsen på matarfoten.
→ Sänk nu ner mataren vid baksidan, tills kalotten (pos 3, på bild 5.6 - 1
, sidan 248) helt försvin-
ner in i hålet på mataren.
→ Se till att mataren med sin bredd riktigt placeras på komponentbordet (se bild 5.6 - 2
, sida
250
).
→ Kontrollera att mataren plant ligger an mot komponentbordet. Knacka med fingret på mata-
rens sida. Den får inte röra sig.
→ Anslut matarens kontaktdon (pos 5, bild 5.6 - 1
, sida 248) till uttaget under ställplatsen. Då
måste den röda punkten på stickkontakten peka på den röda punkten på uttaget.
ANM 5
Se till att matarenheten verkligen ansluts till det uttag som hör till ställplatsen eftersom mata-
renheterna matas med styrpulser via uttaget. I annat fall kanske inte matarenheten fungerar
som den ska. Detaljerad information om tilldelning av stift och hylsor finner ni i bruksanvis-
ningen för matarna i fråga.
5 Operatörspersonalens uppgifter Skötselinstruktion SIPLACE D1/D2
5.6 Uppsättning av matarenheter Från programversion SR.605.xx Utgåva 07/2008 SE
250

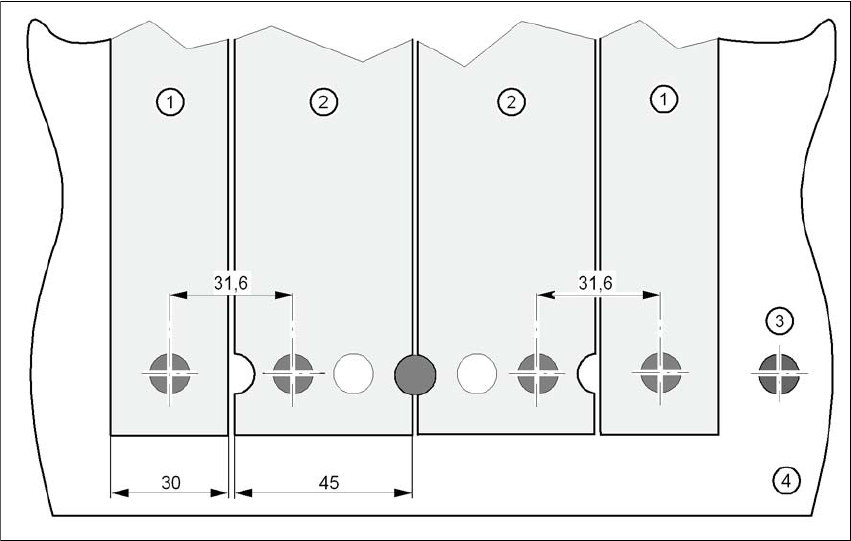

Bild 5.6 - 2 Ditsättning av S-matarenheter med bredd 30 resp 45 mm på komponentbordet
(1) Matare, bredd 30 mm
(2) Matare, bredd 45 mm
(3) Kalott
(4) Komponentbord
