6 Stationstillägg Skötselinstruktion SIPLACE D1/D2 6.1 Munstycksväxlare Från progra mversion SR.605.xx Utgåva 07/2008 SE 276 VA R N I N G 6 Installera för varje ytmonterin gshuvud bara den tillh örande munstycksväxlaren.…
Skötselinstruktion SIPLACE D1/D2 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.1 Munstycksväxlare
275
6.1.3 Munstycksväxlare för SIPLACE Pick&Place-huvudet
Artikelnr 00119817-xx Munstycksväxlare P&P, D1
Artikelnr 03048676-xx Magasin för 2 munstycken
Artikelnr 03048639-xx Magasin för 1 munstycke
6.1.3.1 Beskrivning
Denna munstycksväxlare kan bära upp till 10 magasin. Två magasinstyper finns: standardmaga-
sin och magasin för specialmunstycken eller gripare. Magasinen sitter på en gemensam hållare.
De är centrerade med två cylinderstift och fixerade med två försänkta skruvar.
Standardkonfiguration: 2 magasin för vardera två munstycken
1 magasin för specialmunstycken eller gripare.
6

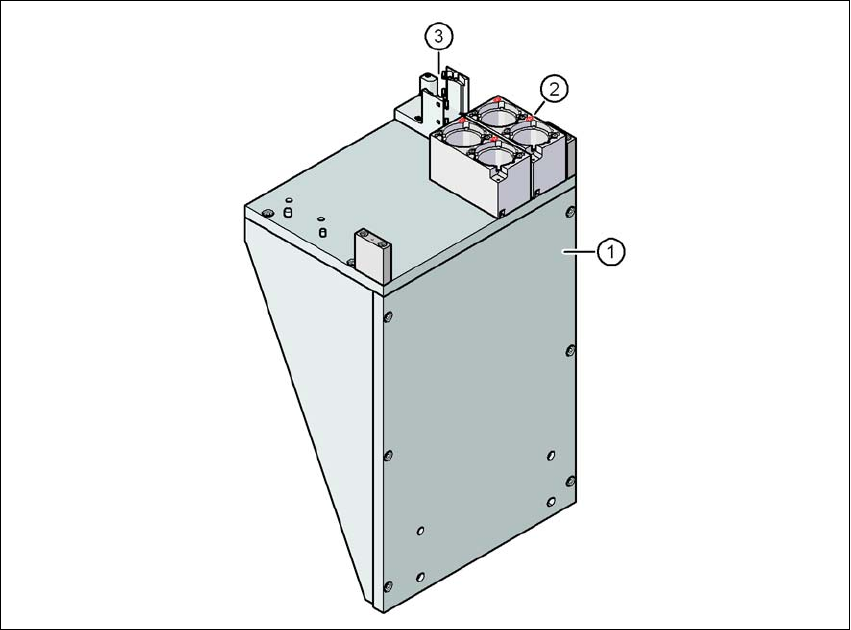

Bild 6.1 - 11 Munstycksväxlare för SIPLACE P&P-huvudet
(1) Fästbalk
(2) Magasin för 2 munstycken
(3) Magasin för specialmunstycken eller gripare
6
6
6 Stationstillägg Skötselinstruktion SIPLACE D1/D2
6.1 Munstycksväxlare Från programversion SR.605.xx Utgåva 07/2008 SE
276
VARNING 6
Installera för varje ytmonteringshuvud bara den tillhörande munstycksväxlaren. Vid blandkonfi-
guration är det risk för huvudkollision!
6.1.3.2 Tekniska data
6
6
6
6
6
6
6
6.1.3.3 Placering av munstycksväxlare för Pick&Place-huvudet på D1-automaten
På D1-automater kan på ställplats 2 kan en munstycksväxlare för Pick&Place -huvudet installe-
ras. På hållaren kan upp till 10 magasin rustas. Detta ger en totalkapacitet på maximalt 20 mun-
stycksuttag.
Munstycksväxlare för SIPLACE Pick&Place-huvudet
Mått (längd x bredd x höjd) 192 x 138 x 314 mm³
Antal munstycksurtag 20 för standardmunstycken
10 för specialmunstycken eller gripare
Munstyckstyper 5xx, standard
4xx med adapter
8xx med adapter
9xx med adapter
Munstycksväxlingstid ca 2 s per munstycke
Skötselinstruktion SIPLACE D1/D2 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.1 Munstycksväxlare
277
6

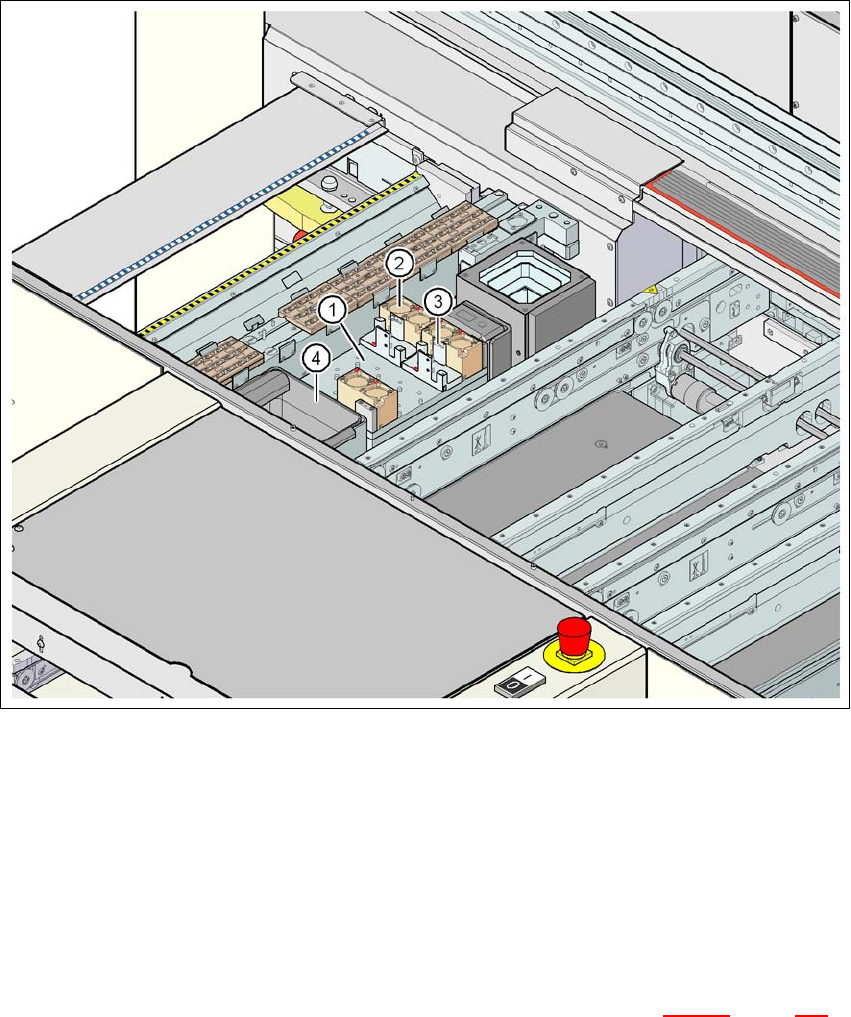

Bild 6.1 - 12 Placering av munstycksväxlare för Pick&Place-huvudet på D1-automaten
(1) Munstycksväxlare
(2) Standardmagasin
(3) Magasin för specialmunstycken eller gripare
(4) Kassationsbehållare för komponenter
6
6.1.3.4 Montering
Munstycksväxlaren är på ställplats 2, fastsatt i maskinramen (pos 1 på bild 6.1 - 12, sidan 277).
6.1.3.5 Gripare och specialmunstycken
SIPLACE-automaten bearbetar förutom standard-SMT-spektrum också komponenter i genom-
stickningsteknik (Through Hole Technology) och OSC-komponenter (Odd Shaped Components).
Parallellt med detta utvecklar företaget SIPLACE kontinuerligt specialmunstycken och gripare.
