6 Stationstillägg Skötselinstruktion SIPLACE D1/D2 6.4 Streckkodsläsare för kretskort Från programversion SR.605.xx Utgåva 07/2008 SE 294 6.4.6.4 Positionera längs kret skortet s bredsida - lässtrålen tvärs med transport…
Skötselinstruktion SIPLACE D1/D2 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.4 Streckkodsläsare för kretskort
293

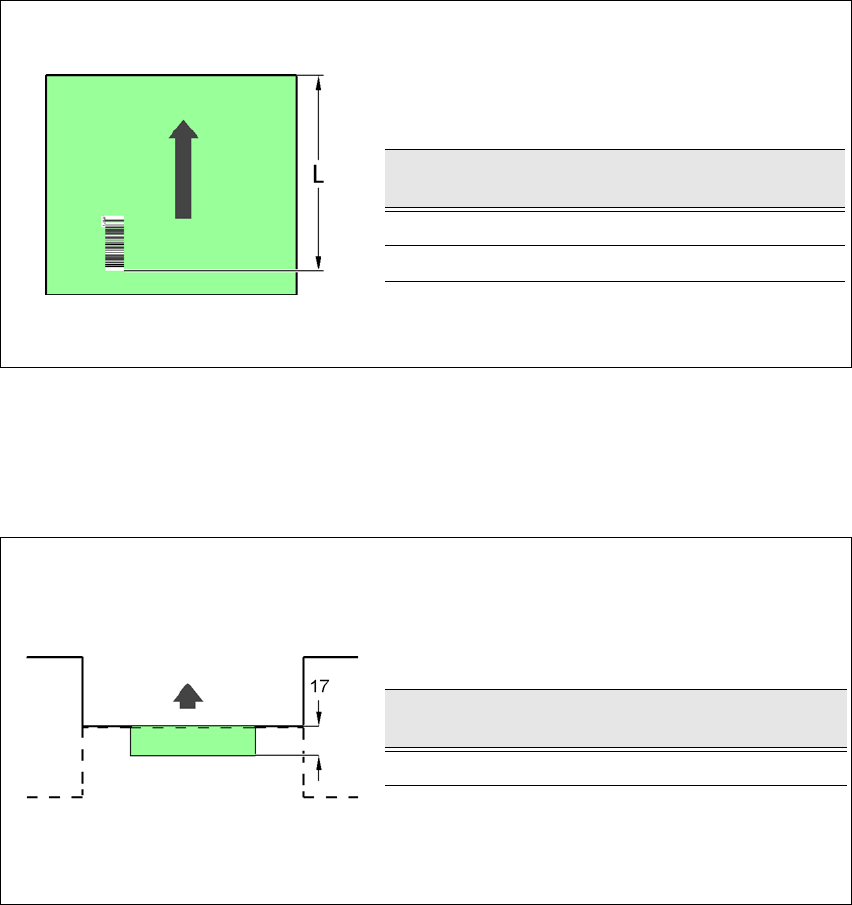

6.4.6.2 Positionera längs kretskortets långsida -
lässtrålen längs mot transportriktningen
6
Bild 6.4 - 5 Positionera längs kretskortets långsida - lässtrålen längs med transportriktningen
6.4.6.3 Utskjutande del av kretskortet över maskinen vid dubbeltransportör
6
Bild 6.4 - 6 Utskjutande del av kretskortet över maskinen vid dubbeltransportör
Streckkodsläsare för
kretskort
L [mm]
1D övre 320 - 350
1D undre 380 - 410
Streckkodsläsare för kretskort
Överskjutning
[mm]
2D undre, vid dubbeltransportör 17
Inmatningssida på den efterföljande maskinen
Utmatningssida på den föregående maskinen
6 Stationstillägg Skötselinstruktion SIPLACE D1/D2
6.4 Streckkodsläsare för kretskort Från programversion SR.605.xx Utgåva 07/2008 SE
294

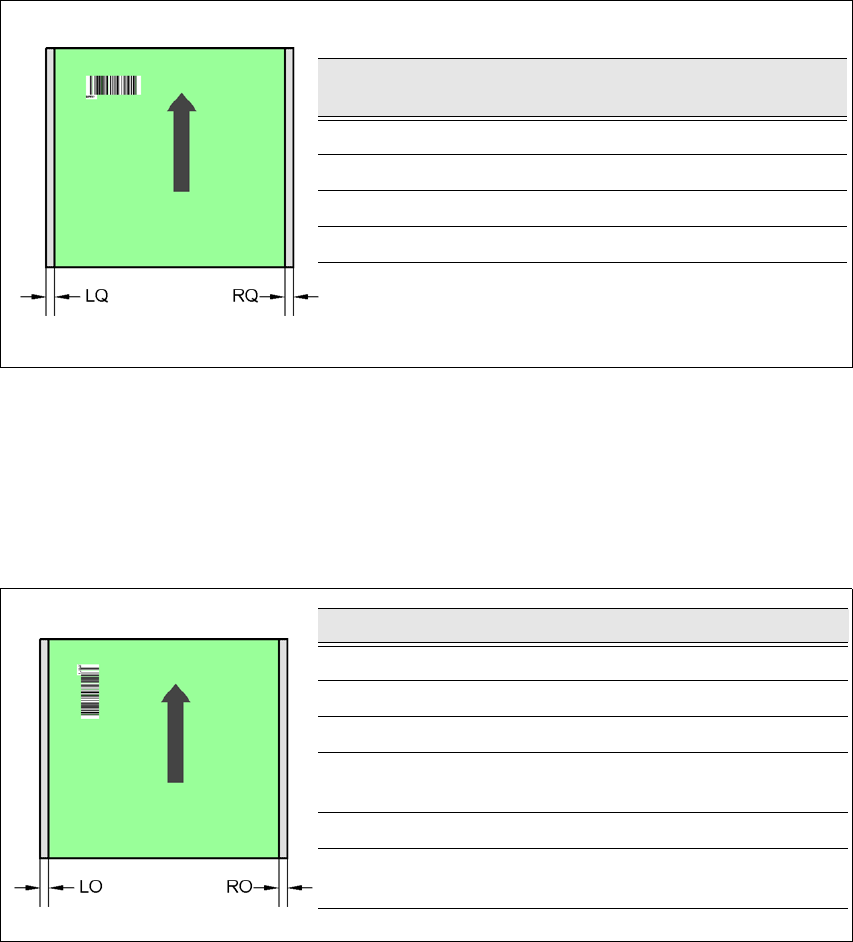

6.4.6.4 Positionera längs kretskortets bredsida -
lässtrålen tvärs med transportriktningen
6
Bild 6.4 - 7 Positionera längs kretskortets bredsida - lässtrålen tvärs med transportriktningen
6.4.6.5 Positionera längs kretskortets bredsida -
lässtrålen längs med transportriktningen,
kretskorts-streckkodsläsare 1D uppe
6
Bild 6.4 - 8 Positionera längs kretskortets bredsida - lässtrålen längs med transportriktningen,
kretskorts-streckkodsläsare 1D uppe
Streckkodsläsare för
kretskort
LQ [mm] RQ [mm]
2D övre 3 3
1D övre 3 3
2D undre 5 5
1D undre 5 5
Kretskorts-mått/Transport LO [mm] RO [mm]
460 mm / ET 3 20
508 mm / ET 3 44
216 mm / DT1 3 24
242 mm / DT1
430 mm / SM1
358
216 mm / DT2 3 3
242 mm / DT2
430 mm / SM2
33
Skötselinstruktion SIPLACE D1/D2 6 Stationstillägg
Från programversion SR.605.xx Utgåva 07/2008 SE 6.4 Streckkodsläsare för kretskort
295

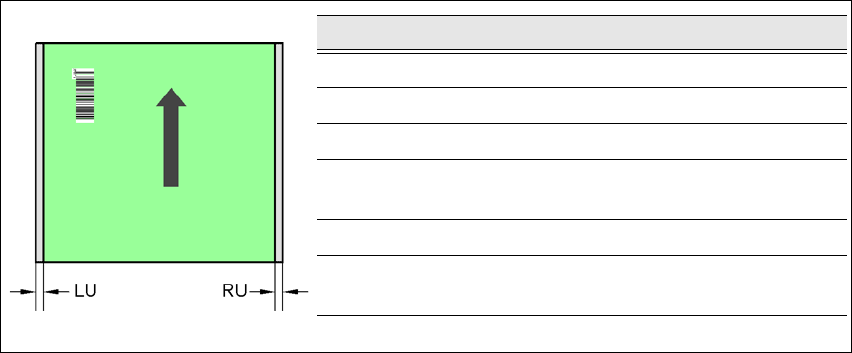

6.4.6.6 Positionera längs kretskortets bredsida -
lässtrålen längs med transportriktningen,
kretskorts-streckkodsläsare 1D nere
6
Bild 6.4 - 9 Positionera längs kretskortets bredsida - lässtrålen längs med transportriktningen,
kretskorts-streckkodsläsare 1D nere
ET Enkeltransportör
DT1 Dubbeltransportör, spår 1
DT2 Dubbeltransportör, spår 2
SM1 Dubbeltransportör i modus "Enkeltransportör", spår 1
SM2 Dubbeltransportör i modus "Enkeltransportör", spår 2
Kretskorts-mått/Transport LU [mm] RU [mm]
460 mm / ET 20 3
508 mm / ET 44 3
216 mm / DT1 3 3
242 mm / DT1
430 mm / SM1
33
216 mm / DT2 24 3
242 mm / DT2
430 mm / SM2
58 3
