Skötselinstruktion SIPLACE D1/D2 2 Driftsäkerhet Från programversion SR.605.xx Ut gåva 07/2008 SE 2.2 Varningsskyltar 45 2.2.2 V arningsskylt ar för linjärmotorerna Bild 2.2 - 3 V arningsskylt W202 för Y -linjärdrivninge…
2 Driftsäkerhet Skötselinstruktion SIPLACE D1/D2
2.2 Varningsskyltar Från programversion SR.605.xx Utgåva 07/2008 SE
44
2.2.1.4 Varningsskylt W206
2
Pos W206 på bild 2.2 - 1, sidan 41, artikelnr 03009345-01 (antal per automat: 1)
2.2.1.5 Varningsskylt W210
2
Pos W210 bilder 2.2 - 1, sidan 41 och 2.2 - 2, sidan 42, artikelnr 03009350-01
(antal per automat: 3)
FARLIG SPÄNNING!
Markerade delar står under spänning även vid avstängd huvud-
brytare.
Avskilj maskinen från nätspänningen före servicearbeten
NAFTA-området: RISK OF ELECTRIC SHOCK OR BURN!
2
2
2
2
2
2
Varningsskylt vid NÖDSTOPP-knappen
Skötselinstruktion SIPLACE D1/D2 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.2 Varningsskyltar
45

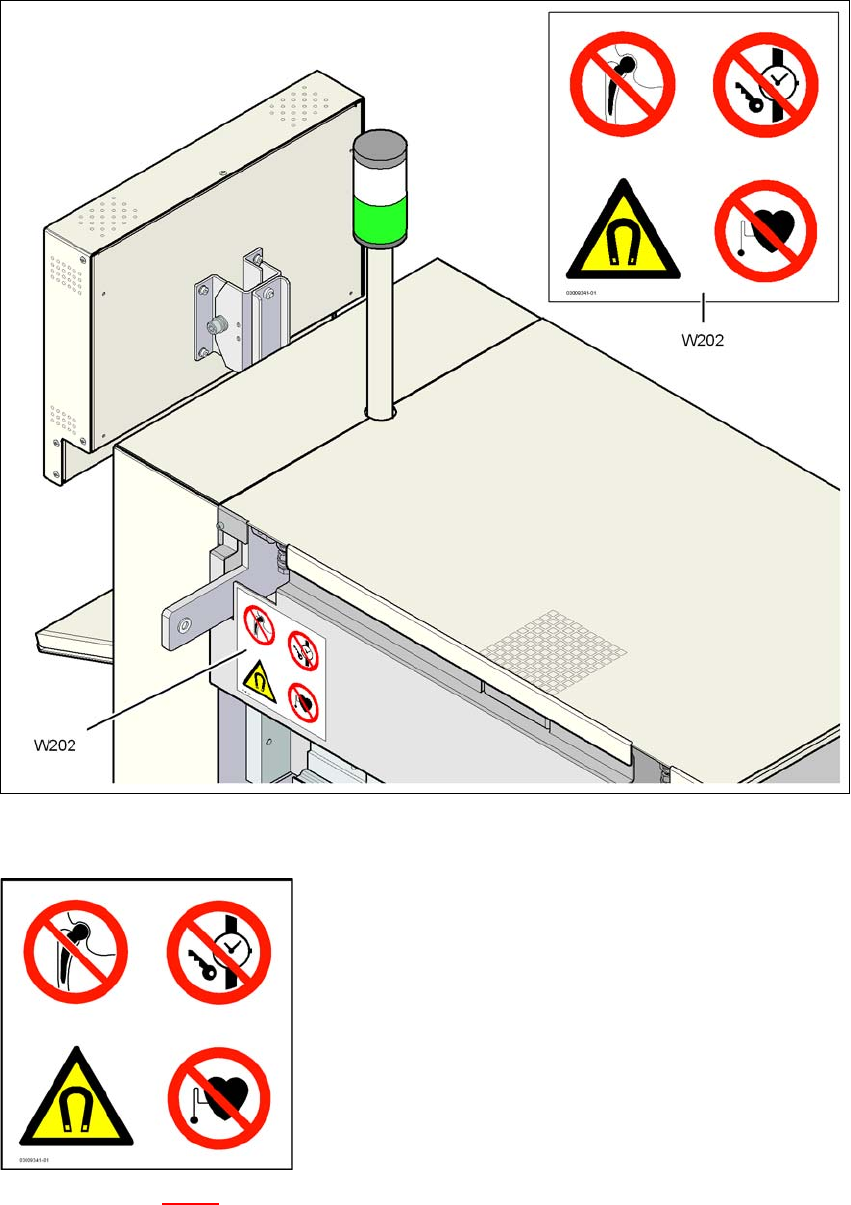

2.2.2 Varningsskyltar för linjärmotorerna
Bild 2.2 - 3 Varningsskylt W202 för Y-linjärdrivningen
Pos W202, artikelnr 03009341-01
2
Pos W202 på bild 2.2 - 3, artikelnr 03009341-01 (antal per automat: 4)
2 Driftsäkerhet Skötselinstruktion SIPLACE D1/D2
2.2 Varningsskyltar Från programversion SR.605.xx Utgåva 07/2008 SE
46
VARNING 2
Starka permanentmagnetfält föreligger i automaten!
FARA 2
Livsfara för personer med aktiva inplantat (t. ex. pacemaker, insulinpump, defibrillator).
2
VARNING
Klämningsfara för personer med passiva metalliska inplantat (t. ex. plattor, skruvar).
Greppa inte eller böj inte in kroppen i maskinen när skyddskåporna är öppna.
Placera eller förvara inga metalliska föremål inom riskområdet.
2.2.3 Varningsskyltar på bandkapningsaggregat och tombandsränna
2
Pos W205 bilder 2.2 - 5 och 2.2 - 4, artikelnr 03009344-01
VARNING 2
Avskilj automaten från el- och tryckluftsmatningen innan arbeten utförs på bandkapningsaggre-
gatet.
Vänta tills arbetstryck sjunkit till 0 MPa.
Använd tjocka arbetshandskar vid arbeten på bandkapningsaggregatet.
2
2
2
2
2
2
2
2
RISK FÖR SKÄRSKADOR!
Risk för skärskador föreligger även vid avstängd ma-
skin
