2 Driftsäkerhet Skötselinstruktion SIPLACE D1/D2 2.2 Varningsskyltar Från programversion SR.605.xx Utgåva 07/2008 SE 48 2.2.3.2 V arningsskylt W205 på tombandsränna 2 Bild 2.2 - 5 Varningsskylt W205 på tombandsränna Pos …
Skötselinstruktion SIPLACE D1/D2 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.2 Varningsskyltar
47
2.2.3.1 Varningsskylt W205 på tvärbalken under bandkapningsaggregatet
2

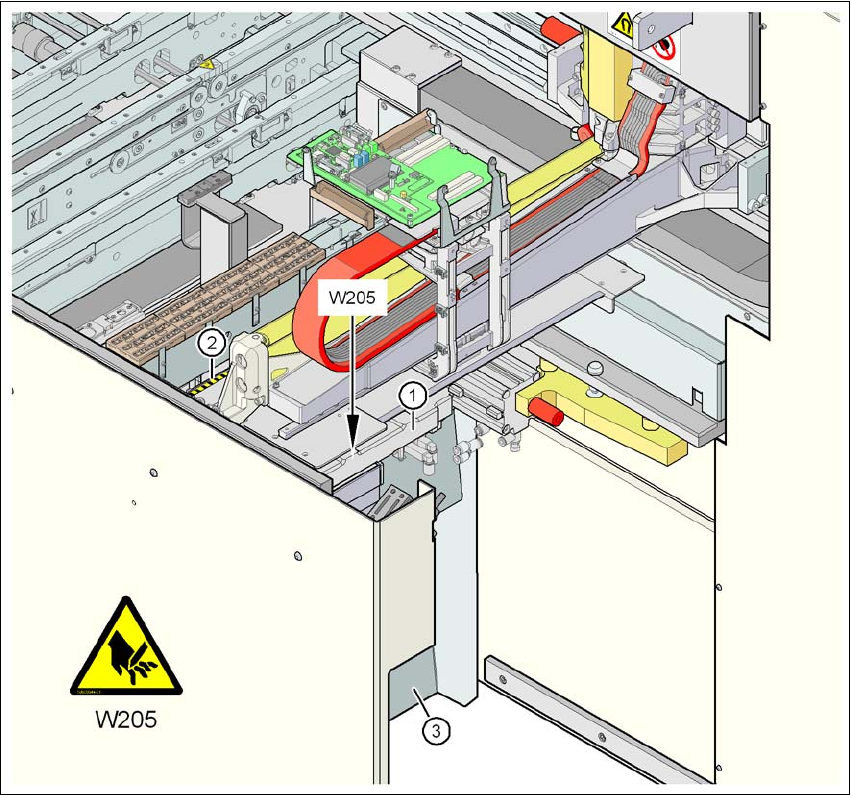

Bild 2.2 - 4 Varningsskylt W205 på tvärbalken under bandkapningsaggregatet
(1) Bandkapningsaggregat
(2) Styrkanal för tomband
(3) Tombandsränna
Pos W205, artikelnr 03009344-01 på tvärbalkarna (antal per automat: 2)
2 Driftsäkerhet Skötselinstruktion SIPLACE D1/D2
2.2 Varningsskyltar Från programversion SR.605.xx Utgåva 07/2008 SE
48
2.2.3.2 Varningsskylt W205 på tombandsränna
2
Bild 2.2 - 5 Varningsskylt W205 på tombandsränna
Pos W205, artikelnr 03009344-01 på tombandsränna (antal per automat: 2)
Läget av tombandsrännan visas i avsnitt 2.2 - 4
, pos 3, sidan 47.
Skötselinstruktion SIPLACE D1/D2 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.2 Varningsskyltar
49
2.2.3.3 Varningsremsor på styrkanal för tomband
2
Bild 2.2 - 6 Varningsremsor på styrkanal för tomband
Läget av styrkanalen för tomband visas på bild 2.2 - 4, pos 2, sidan 47.
VARNING 2
Grip aldrig tag i öppningen för styrkanal för tomband.
