Skötselinstruktion SIPLACE D1/D2 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.2 Varningsskyltar
49

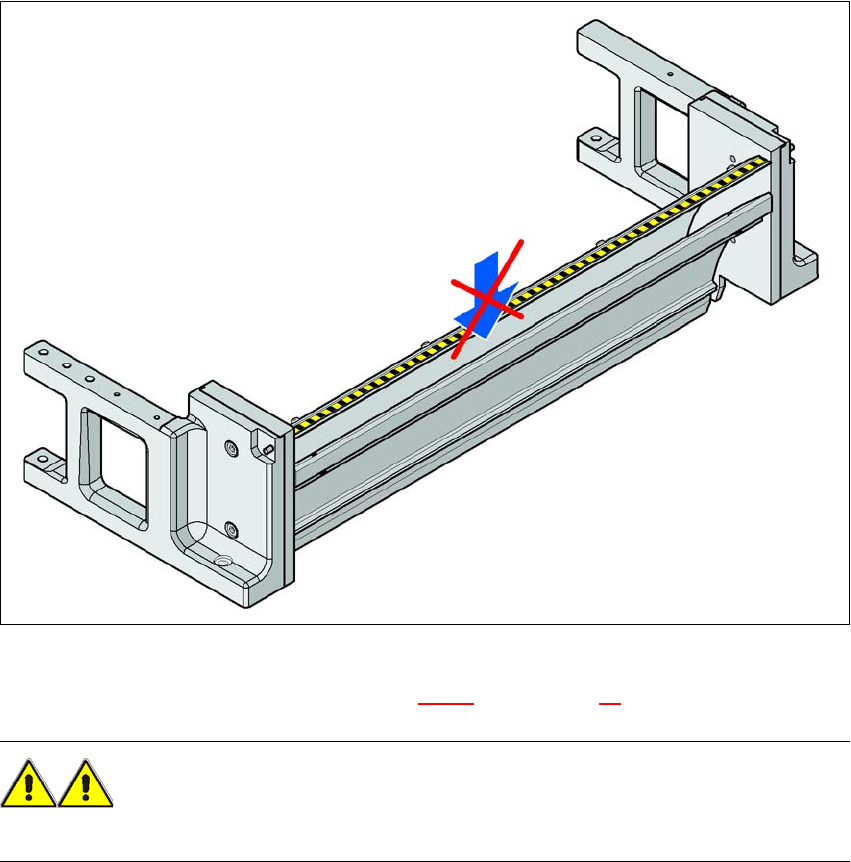

2.2.3.3 Varningsremsor på styrkanal för tomband
2
Bild 2.2 - 6 Varningsremsor på styrkanal för tomband
Läget av styrkanalen för tomband visas på bild 2.2 - 4, pos 2, sidan 47.
VARNING 2
Grip aldrig tag i öppningen för styrkanal för tomband.
2 Driftsäkerhet Skötselinstruktion SIPLACE D1/D2
2.2 Varningsskyltar Från programversion SR.605.xx Utgåva 07/2008 SE
50
2.2.4 Varningsskyltar vid strömförsörjningen
2
Pos W206, bild 2.2 - 7, artikelnr 03009345-01 (antal per automat: 2), pos W och pos W1
Bild 2.2 - 7 Varningsskylt W206, W och W1 vid strömförsörjningen
Pos. W206 Under serviceuttaget BU1 och på kapslingen över inkopplingsström-
begränsningen (EST)
Pos. W Varningsskylt på nätfiltret och på likriktarens och elektrolytkondensatorns-
kapsling.
Pos. W1 Varningsskylt på huvudströmbrytaren S1
FARLIG SPÄNNING!
Markerade delar står under spänning även vid avstängd huvud-
brytare.
Avskilj maskinen från nätspänningen före servicearbeten
NAFTA-området: RISK OF ELECTRIC SHOCK OR BURN!
Skötselinstruktion SIPLACE D1/D2 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.2 Varningsskyltar
51
2.2.4.1 Varningsskylt W vid kapslingen över strömförsörjningen till servoförstärkaren
Bild 2.2 - 8 Varningsskylt W vid kapslingen över strömförsörjningen till servoförstärkaren
2
Pos W på bild 2.2 - 8 (antal per strömförsörjning: 4) se också bild 2.2 - 7, sidan 50.
