Skötselinstruktion SIPLACE D1/D2 2 Driftsäkerhet Från programversion SR.605.xx Utgåva 07/2008 SE 2.4 Sä kerhetsanvisningar om transport av automaten 57 2.3.3 Laserklass 2 Följande kamerasystem är kl assade enligt laserkl…
2 Driftsäkerhet Skötselinstruktion SIPLACE D1/D2
2.3 Laserklassificering Från programversion SR.605.xx Utgåva 07/2008 SE
56
2.3 Laserklassificering
2.3.1 Laser klass 1
2.3.1.1 Klassificering för komplett maskin
2
ANM: 2
Delsystem i laserklass 1 och 1M är inte markerade.
2.3.1.2 Klassificering av kamerasystem
2
2.3.2 Laserklass 1M
Se inte in direkt med optiska instrument!
2
2
Alla integrerade kamerasystem och driftklar komplett maskin är
klassade enligt laserklass 1.
Laserklasserna bestäms enligt DIN EN 60825-1:2001.
2
Följande kamerasystem är klassade enligt laserklass 1.
– Kretskortkamera, typ 24, digital
– Komponentkameror för SIPLACE Pick&Place-huvudet:
– Komponentkamera stationär P&P, typ 36, 32 x 32, digital
– Komponentkamera stationär P&P, typ 33, 55 x 45, digital
– Komponentkamera stationär, P&P, typ 25, 16 x 16, digital
2
Följande kamerasystem är klassade enligt laserklass 1M.
– Komponentkamera C&P, typ 28, 18 x 18 på 12-segments-Collect&Place-
huvud
– Komponentkamera C&P, typ 29, 27 x 27 på 6/12-segments-Collect&Place-
huvud
– Komponentkamera C&P, typ 38, 16 x 16 på 12-segments-Collect&Place-
huvud
Skötselinstruktion SIPLACE D1/D2 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.4 Säkerhetsanvisningar om transport av automaten
57
2.3.3 Laserklass 2
Följande kamerasystem är klassade enligt laserklass 2.
– Avkänningssystem, ytmonteringsområde 1 i kretskortstransportör
– Avkänningssystem, ytmonteringsområde 2 i kretskortstransportör
– Streckkodsläsare för kretskort
– Koplanaritets-lasermodul
2
2.4 Säkerhetsanvisningar om transport av automaten
2
Använd för transport av automaten en gaffeltruck med följande specifikation:
Gaffellängd min. 1800 mm
Lyftkraft min. 3000 kg
Fri gaffelbredd min. 350 mm 2
VARNING
TIPPRISK 2
Om inte de erforderliga specifikationerna för gaffeltrucken följs, finns risk att gaffeltrucken med
automaten tippar.
Transport av automaten är beskriven i Kapitel 4, avsnitt 4.1, sidan 185.
2
Laserstrålning
Titta inte in i strålen!
2 Driftsäkerhet Skötselinstruktion SIPLACE D1/D2
2.5 Säkerhetsföreskrifter för automatens drift Från programversion SR.605.xx Utgåva 07/2008 SE
58
2.5 Säkerhetsföreskrifter för automatens drift
2.5.1 Säkerhetsföreskrifter för stängning av skyddskåpor
För att förebygga skaderisk vid stängning av skyddskåpor på maskinen måste följande anvis-
ningar alltid följas.
OBSERVERA
KLÄMNINGSRISK FÖR HÄNDER
VID FELAKTIG STÄNGNING AV SKYDDSKÅPOR 2
2

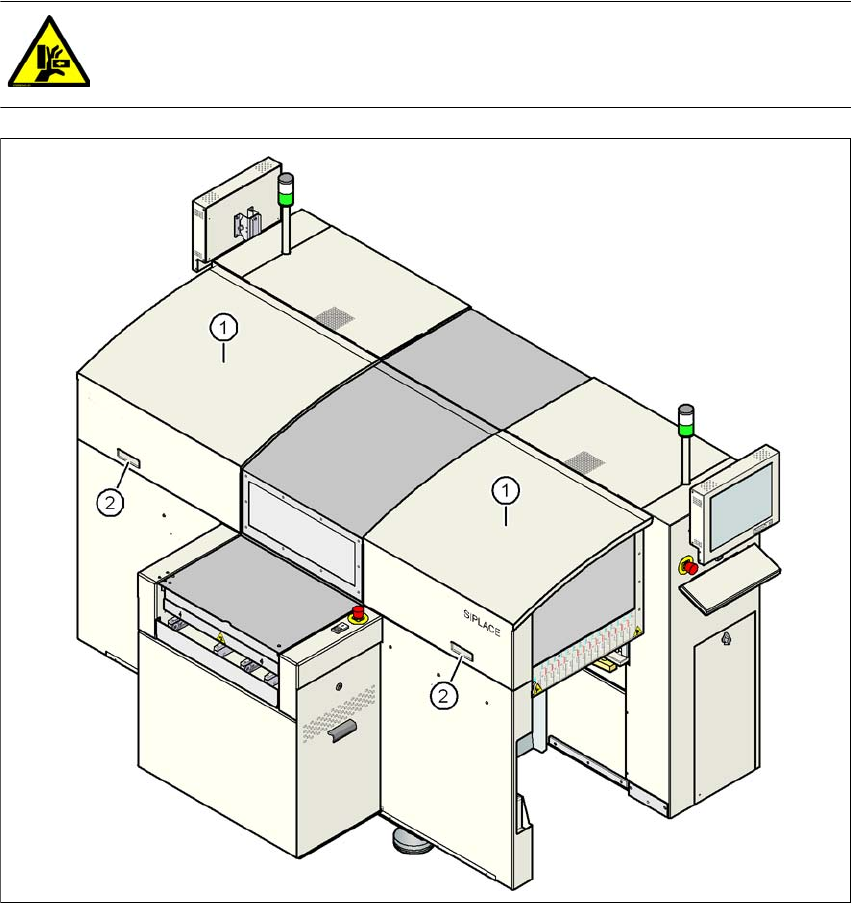

Bild 2.5 - 1 Säkerhetsföreskrifter för stängning av skyddskåpor
(1) Skyddskåpor
(2) Handtagsurtag
