Skötselinstruktion SIPLACE D1/D2 2 Driftsäkerhet Från programversion SR.605.xx Utgåva 07/2008 SE 2.6 Säkerhetsanordningar 69 2.6.2 Bryt are och knapp ar på automaten 2.6.2.1 Placering för bryt are och knappar på automate…
2 Driftsäkerhet Skötselinstruktion SIPLACE D1/D2
2.6 Säkerhetsanordningar Från programversion SR.605.xx Utgåva 07/2008 SE
68
2

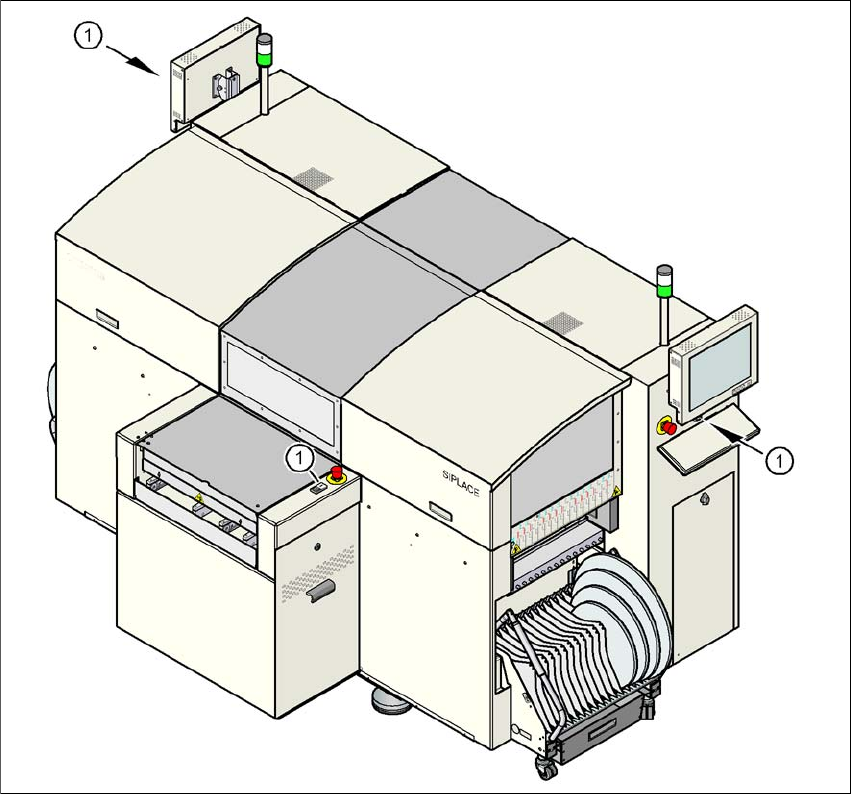

Bild 2.6 - 3 Startknapparnas (vita) placering vid automaten
(1) Startknapp (vit) på automaten
Skötselinstruktion SIPLACE D1/D2 2 Driftsäkerhet
Från programversion SR.605.xx Utgåva 07/2008 SE 2.6 Säkerhetsanordningar
69
2.6.2 Brytare och knappar på automaten
2.6.2.1 Placering för brytare och knappar på automaterna
2

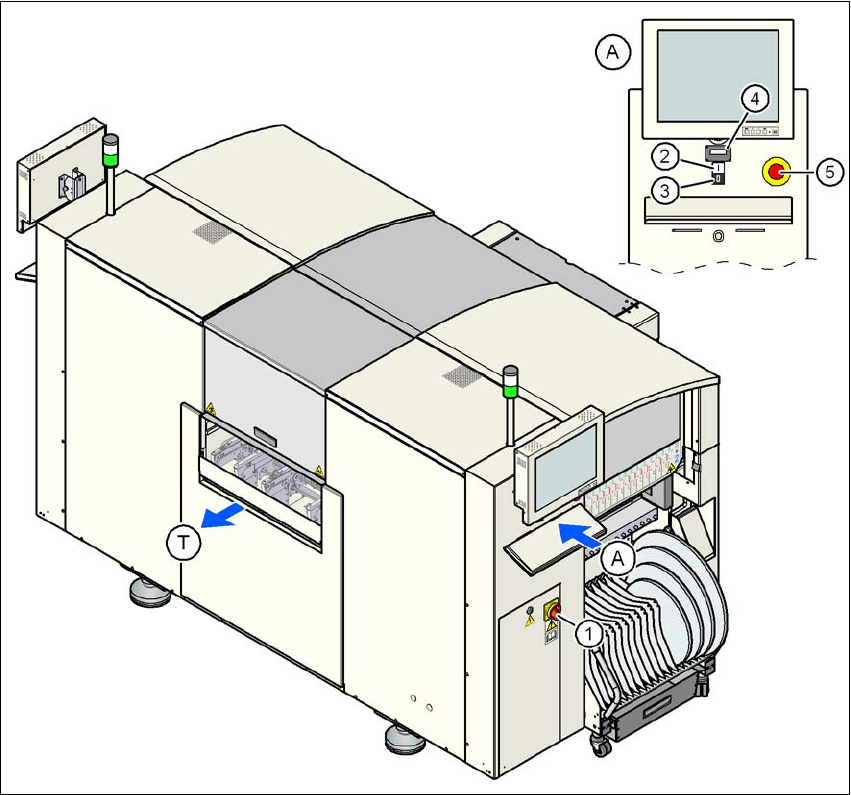

Bild 2.6 - 4 Placering för brytare och knappar - blick på kretskortutmatningssidan
(1) Huvudbrytare
(2) Startknapp (vit) på manöverpanelen på strömförsörjningens sida
(3) Stoppknapp (svart) på manöverpanelen på strömförsörjningens sida
(4) Komponenträkneverk på manöverpanelen på strömförsörjningens sida
(5) NÖDSTOPP-knapp på manöverpanelen på strömförsörjningens sida
(T) Transportriktning för kretskort
2 Driftsäkerhet Skötselinstruktion SIPLACE D1/D2
2.6 Säkerhetsanordningar Från programversion SR.605.xx Utgåva 07/2008 SE
70
2
Bild 2.6 - 5 Placering för brytare och knappar - blick på kretskortinmatningssidan
(1) NÖDSTOPP-knapp på inmatningssida
(2) Startknapp (vit) på inmatningssida
(3) Stoppknapp (svart) på inmatningssida
(4) Startknapp (vit) på manöverpanelen på tryckluftsaggregatets sida
(5) Stoppknapp (svart) på manöverpanelen på tryckluftsaggregatets sida
(6) NÖDSTOPP-knapp på manöverpanelen på tryckluftsaggregatets sida
(T) Transportriktning för kretskort
