ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 99 -
1）中间运输
中间运输部分零件清单明细
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 100 -

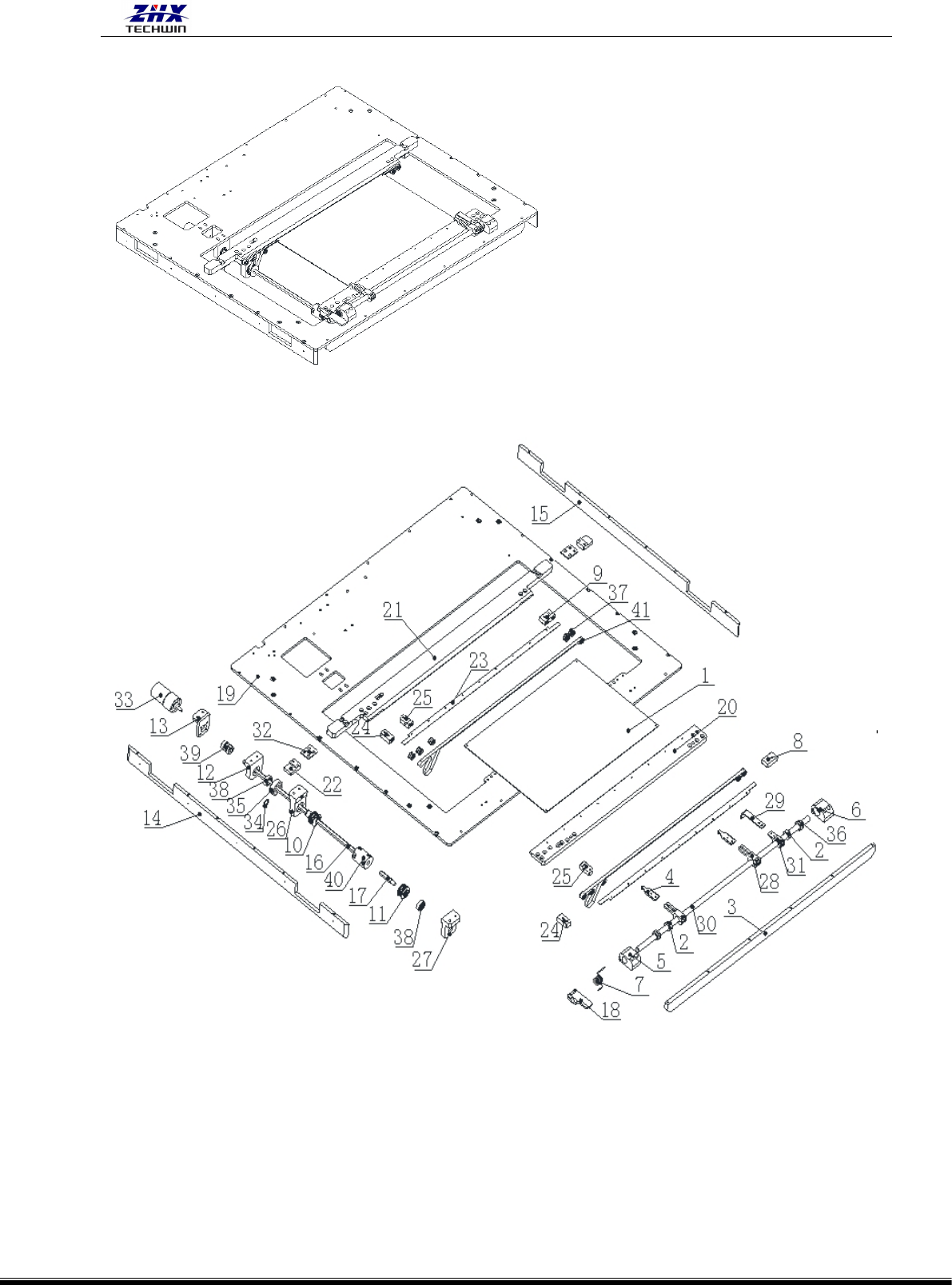

2）离线工作台
序号
中文名称
编号
用量
备注
1
测试板
1
2
抱箍
LS2DZB-18064
2
3
前面挡条
LS2DZB-18070
1
4
定位块
LS2DZB-18074
2
5
转轴固定块 A
LS2DZB-18081
1
6
转轴固定块 B
LS2DZB-18082
1
7
扭簧
LS2DZB-18090
1
8
中间导轨镶块 A
LS2DZB-18093
1
9
中间导轨镶块 B
LS2DZB-18094
1
10
中间传输轮 A
LS2DZB-18099
1
11
中间传输轮 B
LS2DZB-18100
1
12
传输轴固定座
LS2DZB-18102
1
13
电机座
LS2DZB-18104
1
14
工作台左挡条
LS2DZB-18107
1
15
工作台右挡条
LS2DZB-18108
1
16
传动轴 1
LS2DZB-18144
1
17
传动轴 2
LS2DZB-18145
1
18
压块
LS2DZB-18148
19
工作台
LS2DZB-18160
1
20
中间固定导轨
LS2DZB-18161
1
21
中间活动导轨
LS2DZB-18162
1
22
后导轨锁定块
LS2DZB-18163
2
23
轨道不锈钢条
LS2DZB-18164
2
24
中间导轨镶块 C
LS2DZB-18165
2
25
中间导轨活动块
LS2DZB-18166
2
26
传输轮固定座 A
LS2DZB-18167
1
27
传输轮固定座 B
LS2DZB-18168
1
28
定位固定块
LS2DZB-18169
2
29
挡板
LS2DZB-18170
1
30
转轴
LS2DZB-18172
1
31
挡板固定块
LS2DZB-18173
1
32
活动导轨限位板
LS2DZB-18174
2
33
转台电机
DZ-03063
1
34
外卡簧 D15
WJ-11310
1
35
轴承
WJ-12104
1
36
轴承
WJ-12136
4
37
轴承
WJ-12137
20
38
轴承
WJ-12191
2
39
联轴器
WJ-12405
1
40
联轴器
WJ-12413
1
41
扁皮带
WJ-12268
2
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 101 -

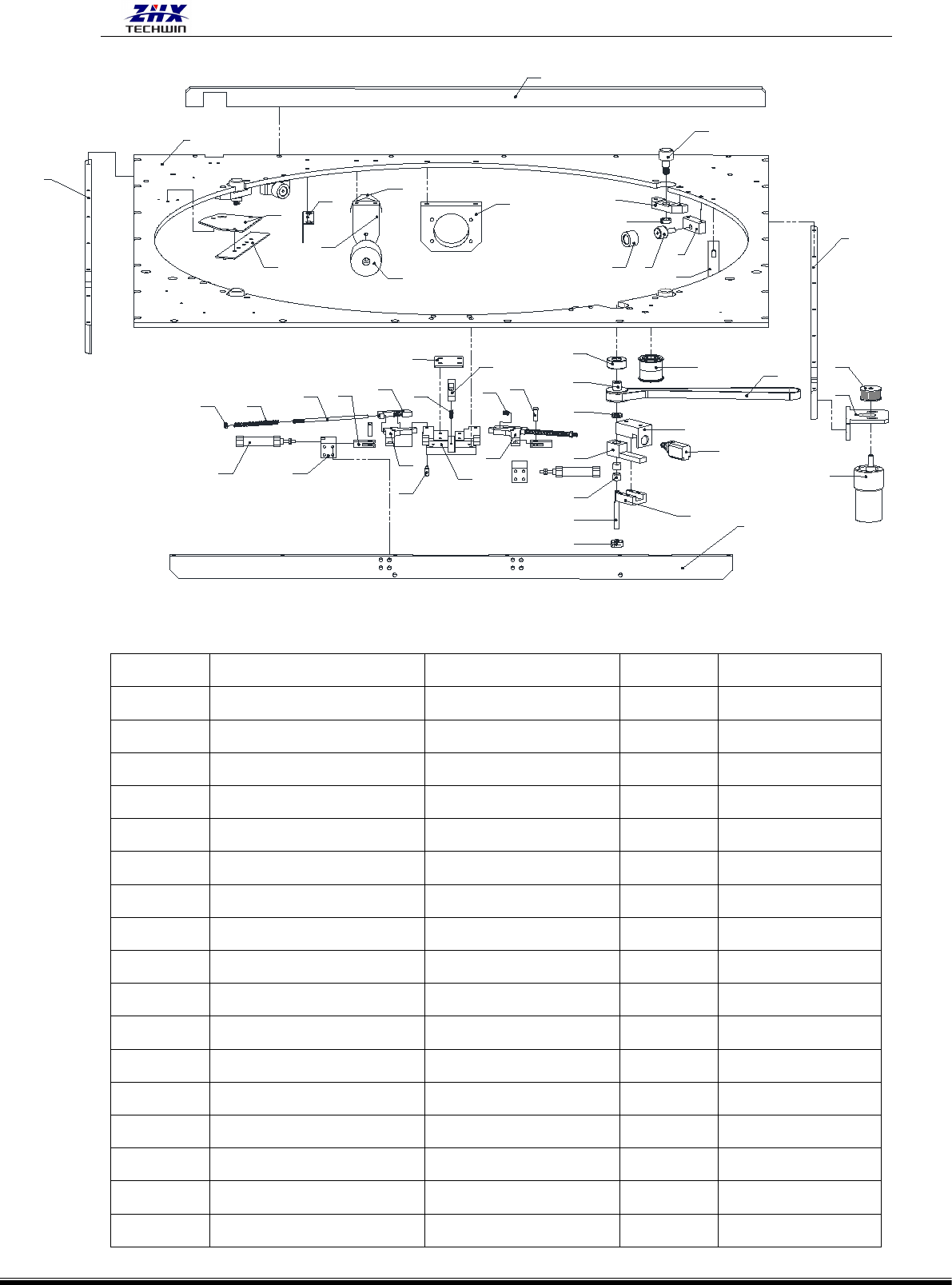

37
44
40
38
39
41
42
43
1
4
2
36
35
3446
31
32
29
25
26
27
48 24
21
14
12
13
17
16
10
19
30
6
5
7
9
8
45
18
11
3
20
15
23
22
28
47
33
49
50
序号
名称
编号
用量
备注
1
工作台
LWGY-00035H
1
2
转台气缸安装铝条
LWGY-00037H
1
3
工作台右边铝条
WS1D-03002H
1
4
工作台左边铝条
WS1D-03003H
1
5
转台四角位轴承座
LWGY-00064
4
6
轴承
WJ-12108
4
7
赛钢套
LWGY-00074
4
8
转台旋转轨道轴承座
LWGY-00065
4
9
轴承
WJ-12109
4
10
转台锁定主块
LWGY-00043
1
11
RH 转台锁定止动
LWGY-00044
1
12
LH 转台锁定止块
LWGY-00045
1
13
转台锁定止动挡块
LWGY-00046
2
14
转台止动块用 PIN
LWGY-00047
2
15
PIN
LWGY-00048
2
16
转台锁定顶杆
LWGY-00042
1
17
锁定弹性栓盖
LWGY-00049
1
