ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 102 -
18 锁定气缸连接头 LWGY-00050 2
19 连接锁定汽缸用 PIN LWGY-00051 2
20 转台锁定弹簧 LWGY-00085 2
21 螺母 M4 WJ-11209 2
22 转台锁定中间弹簧 WJ-00110 1
23 转台锁止动弹簧 LWGY-00109 2
24 转台锁定气缸座 LWGY-00057 2
25 转台驱动轮架滑盒 LWGY-00054 1
26 转台驱动轮架滑盒盖 LWGY-00055 1
27 转台驱动轮插座 LWGY-00053 1
28 D6.35 抱箍 LWGY-00058 1
29 片状轴承 WJ-12110 1
30 转台驱动轮轴 LWGY-00052 1
31 驱动同步轮优力胶 LWGY-00063 1
32 转台驱动同步轮 LWGY-00067 1
33 轴承 WJ-12111 2
34 转台马达同步轮 LWGY-00066 1
35 转台马达座 LWGY-00056 1
36 转台马达 DZ-03093 1
37 工作台后边铝条 LWGY-00036H 1
38 Y 防撞胶固定块 LWGY-00039 1
39 Y 轴防撞胶 LWGY-00069 1
40 Y 轴防撞胶 2 LWGY-00070 1
41 Y 限位开关片 LWGY-00031 1
42 转台定位感应板座 LWGY-00061 1
43 转台感应板 80403-00 1
44 Y 轴丝杆螺母固定座 LWGY-00038H 1
45 Y 轴零位片 LWGY-00032 1
46 轴承 WJ-12105 2
47 气缸 QD-10204 1
48 气缸 QD-10203 2
49 胶套 LWGY-00120 4
50 同步带 WJ-12217 1

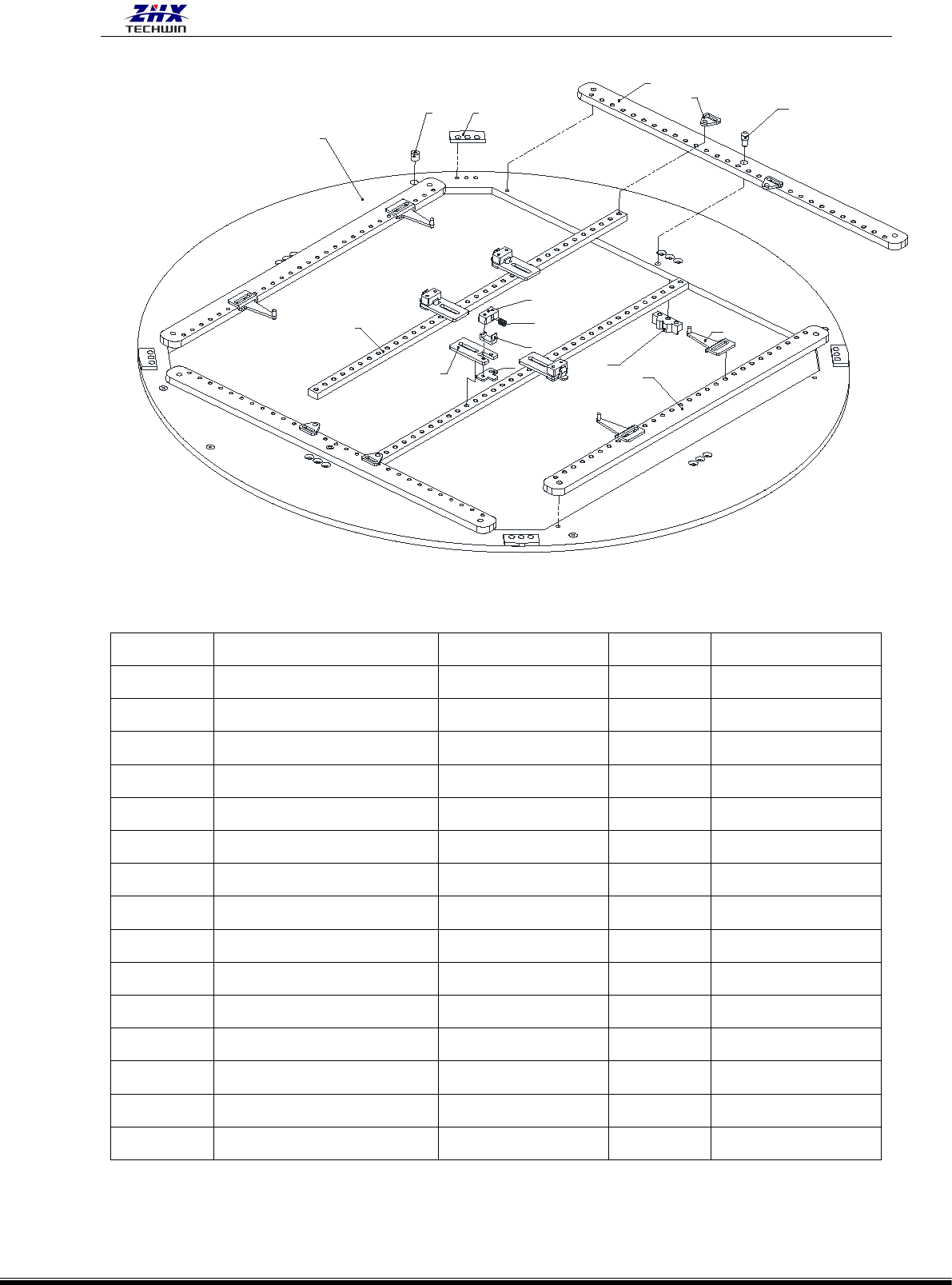

3)离线工作台转盘
2024年更新料号
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 103 -
1
2
3
5
15
6
13
14
10
4
9
8
11
7
12
序号
名称
编号
数量
备注
1
转台四角定位片
LWGY-00060
4
2
圆转盘
LWGY-00040
1
3
磁铁套
LWGY-00041
5
4
横条
LWGY-00077
2
5
不锈钢连接块
LWGY-00086
4
6
转台夹具分体 2
LWGY-00073
2
7
马仔分体 1
LWGY-00078
4
8
马仔分体 2
LWGY-00079
4
9
马仔分体 3
LWGY-00080
4
10
马仔分体 4
LWGY-00081
4
11
马仔弹簧
LWGY-00084
4
12
转台锁定爪
LWGY-00059
4
13
转台夹具分体 1
LWGY-00072
2
14
不锈钢长马仔
LWGY-00068
4
15
转台夹具定位 PIN
LWGY-00062
2
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 104 -
12.左右接驳部分（在线专用）
1）左接驳
1
5
31
13
18
14
12
26
7
8
20
15
23
2
6
19
3
17
9
4
25
16
6
24
22
43
28
27
60
21
11
10
29
30
36
41
23
40
35
39
37
34
32
38
42
33
44
48
49
50
51
45
46
47
52
53
54
55
56
57
58
59
61
