ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 107 -

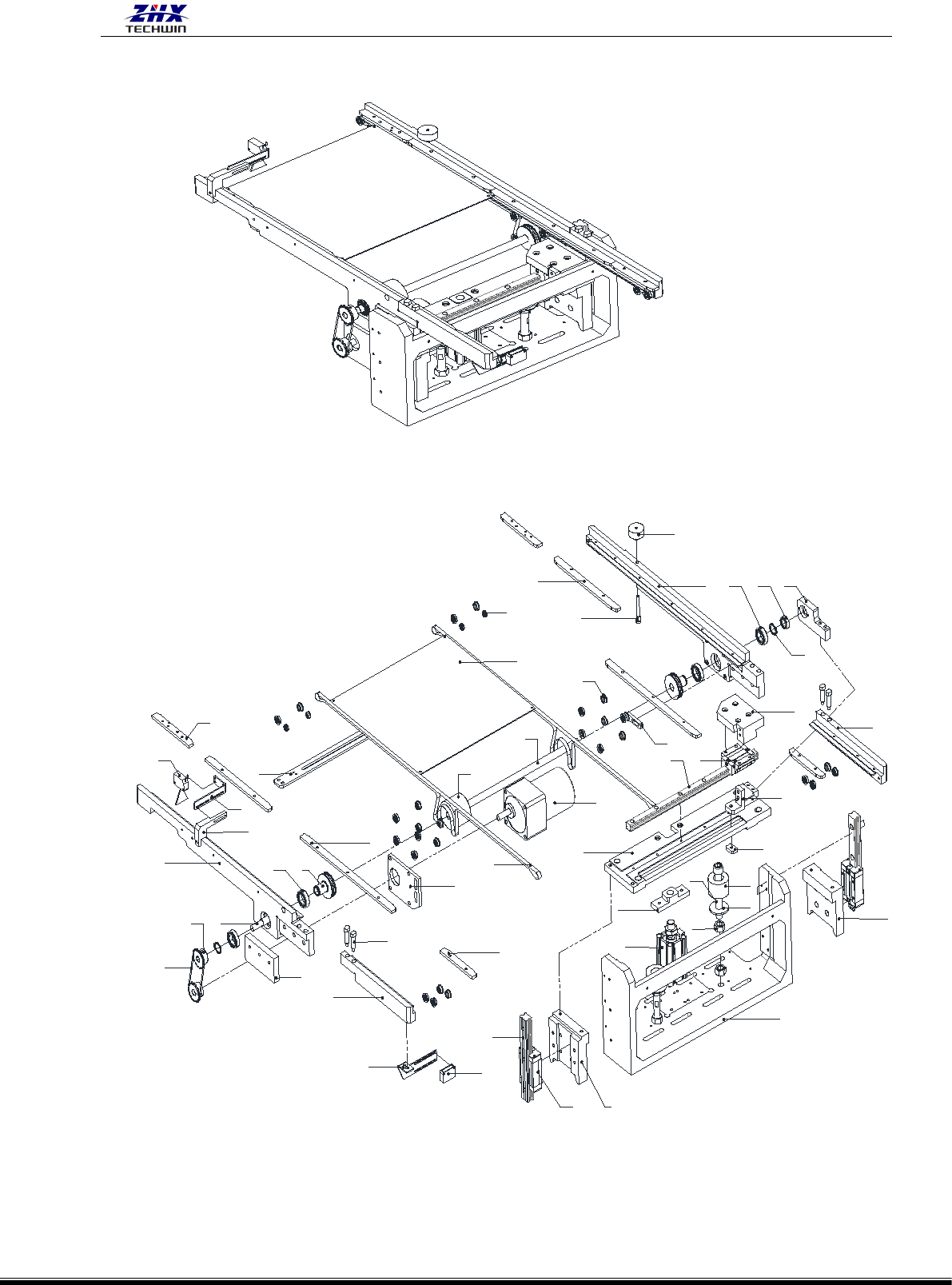

2）右接驳
163
20
27
51
6
42
5
2
9
19
22
21
15
17
10
14
23
11
12
13
38
7
30
31
24
33
25
33
36
34
37
32
26
28 29
39
40
44
1
52
45
49
8
48
50
41
43
18
35
4
46
47
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 108 -
序号
名称
编号
用量
备注
1
PCB 板 50-280mm
1
2
右固定导轨
LS2DZB-18177
1
3
右活动导轨
LS2DZB-18178
1
4
压条 3
LS2DZB-18179
2
5
M5 塞打螺丝
LS2DZB-18184
4
6
滑块固定板 1
WS1DZB-13305
1
7
滑块固定板 2
WS1DZB-13306
1
8
导轨固定板
WS1DZB-13312
1
9
传输轮
WS1DZB-13317
2
10
皮带张紧块
WS1DZB-13319
2
11
电机安装板
WS1DZB-13322
1
12
气缸连接块
WS1DZB-13325
1
13
缓冲胶
WS1DZB-13327
2
14
感应器座 2
WS1DZB-13329
1
15
调宽导轨板 2
WS1DZB-13330
1
16
调宽轴固定座 2
WS1DZB-13331
1
17
滑块垫板 2
WS1DZB-13332
1
18
调节板
WS1DZB-13349
1
19
调宽固定板
WS1DZB-13350
1
20
调宽板固定螺丝
WS1DZB-13351
1
21
调宽板固定螺母
WS1DZB-13352
1
22
调节块 4
WS1DZB-13353
1
23
压条 3
WS1DZB-13354
2
24
光电感应器
DZ-06034
1
25
光电开关
DZ-02174
1
26
气缸
QD-10266
1
27
传输电机 15W
DZ-03012
1
28
直线导轨
WJ-12350
1
29
直线导轨
WJ-12350
1
30
直线导轨
WJ-12351
2
31
直线导轨(滑块)
WJ-12351
2
32
感应器座
WS1DZB-13355
1
33
轴承
WJ-12198
4
34
轴承
WJ-12152
1
35
外卡簧
WJ-11332
2
36
M12 螺柱
WS1DZB-13338
2
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 109 -
37
M12 螺母
WJ-11214
4
38
M12 垫片
WJ-11117
2
39
轴承
WJ-121115
4
40
轴承
WJ-11332
28
41
接驳传输杆
WS1DZB-13366
1
42
左固定导轨拼块
LS2DZB-18181
1
43
左活动导轨拼块
LS2DZB-18182
1
44
压条 1
WS1DZB-13320
2
45
压条 4
LS2DZB-18183
2
46
扁皮带
WJ-12294
1
47
链条
WJ-19044
1
48
主动链轮
WS1DZB-13367
2
49
传输杆 1
WS1DZB-13343
1
50
联轴器
WJ-12416
1
51
接驳铸铝座
WS1DZB-13568
1
52
感应器转接板
WS1DZB-13365
1
13.除尘
1）、电脑主机 每月检查一次主机的散热风扇，用干净的抹布或毛刷清理一次积尘。
2）、伺服器 每月检查一次主机的散热风扇，用干净的抹布或毛刷清理一次积尘。
3）、外壳 每周一次用干净的抹布擦拭。严禁使用有机溶剂来擦洗，以免设备外壳的油漆受
到损害。更不能用洗板水、白电油来擦洗印刷的字体。
4）、机器内部 每周用干净的抹布或毛刷清扫一次，后用清洗剂擦拭，并注意防潮
二、调整
1.插件头调整
1）调整主轴旋转偏心度。用千分表来测量，将主轴慢慢的旋转一周，千分表的读数在正负
0.02mm-0.03mm 范围内，就是合格.
