ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 115 -
3）气缸回程的调整。
CTA 回程调节合适的标准是：送料槽片（LS1D-04032）与链条护块（LS1D-04022、LS1D-04023）
之间的间隙为 0.52mm。可通过调整 CTA 气缸的光轴与活动接头的伸展长度获得。其目的主要是
保证送料槽片与链条护块之间不会碰撞，以免损坏弯钩。
4）CTA 送料槽片（LS1D-04032）与夹料片（LS1D-04031）的高度调整。
在调节此部分时先给 CTA 气缸通气，利用“诊断”，让 CTA 推出，调整夹料片（LS1D-04031）
的高度与送料槽片一致。如果其高度调整不好，在工作中常出现的故障现象就是掉料。
直径 0.5mm 的
元件
链条护块 1
送料槽片
间 隙
0.52mm
千分表
链条护块 2
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 116 -

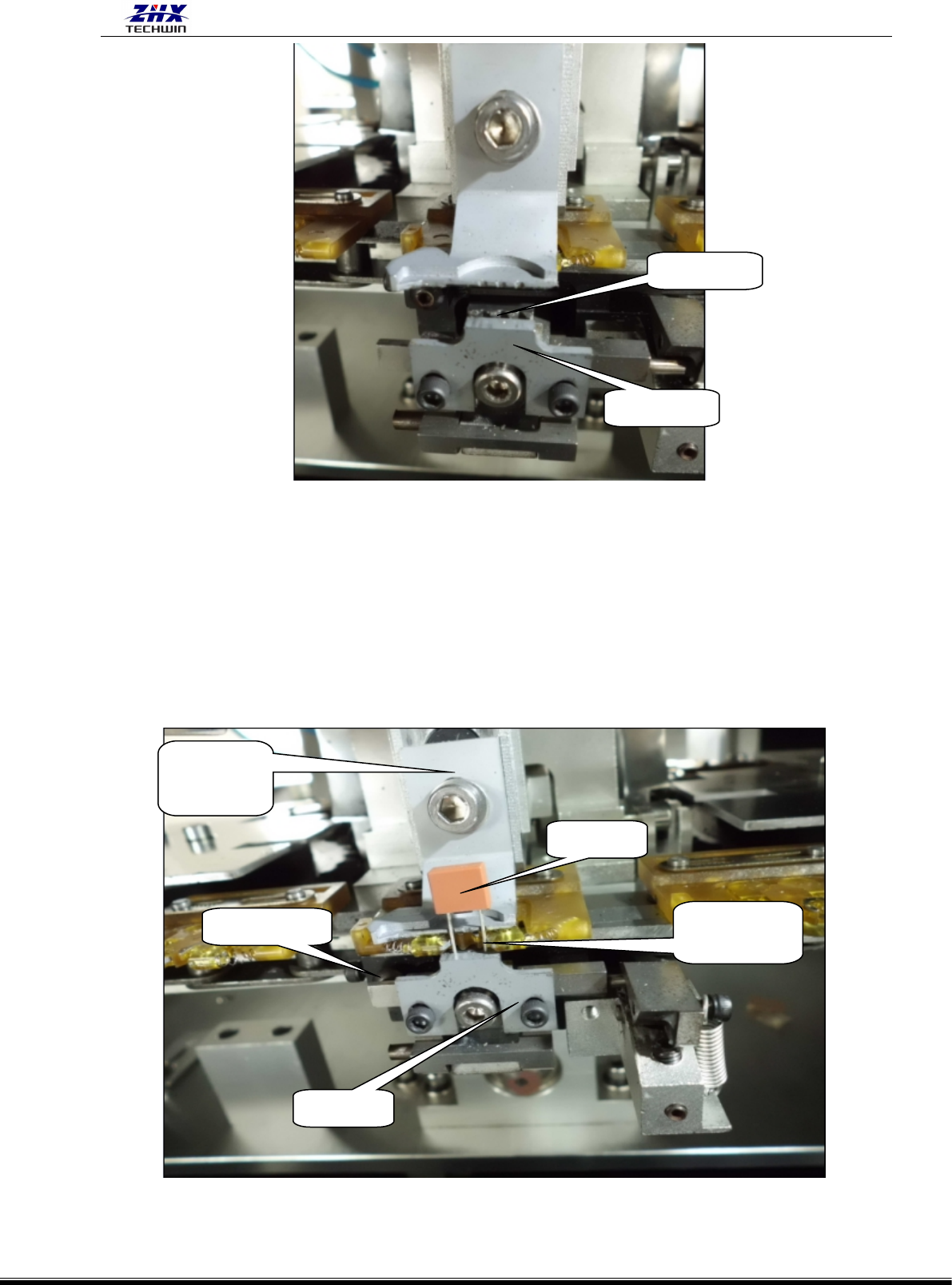

5）CTA 夹料的调整。
（1）使机器处于待机状态，但要关掉气源。
（2）将标准元件装到料夹上。
（3）用手慢慢拉出 CTA,看 CTA 送料槽片（LS1D-04032）、夹料片（LS1D-04031）和弯形三叉
推料器是否同时碰到标准元件的引脚。否则，调整主接触螺丝，使之三个配件同时碰到标准件，
然后锁紧螺丝。这样，CTA 夹料部分调整就已完成了。
6）CTA 与链条的对中调整。
送料槽片
夹料片
弯形三叉推
料器
夹料片
同时碰到引
脚
标准元件
主接触螺丝
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 117 -

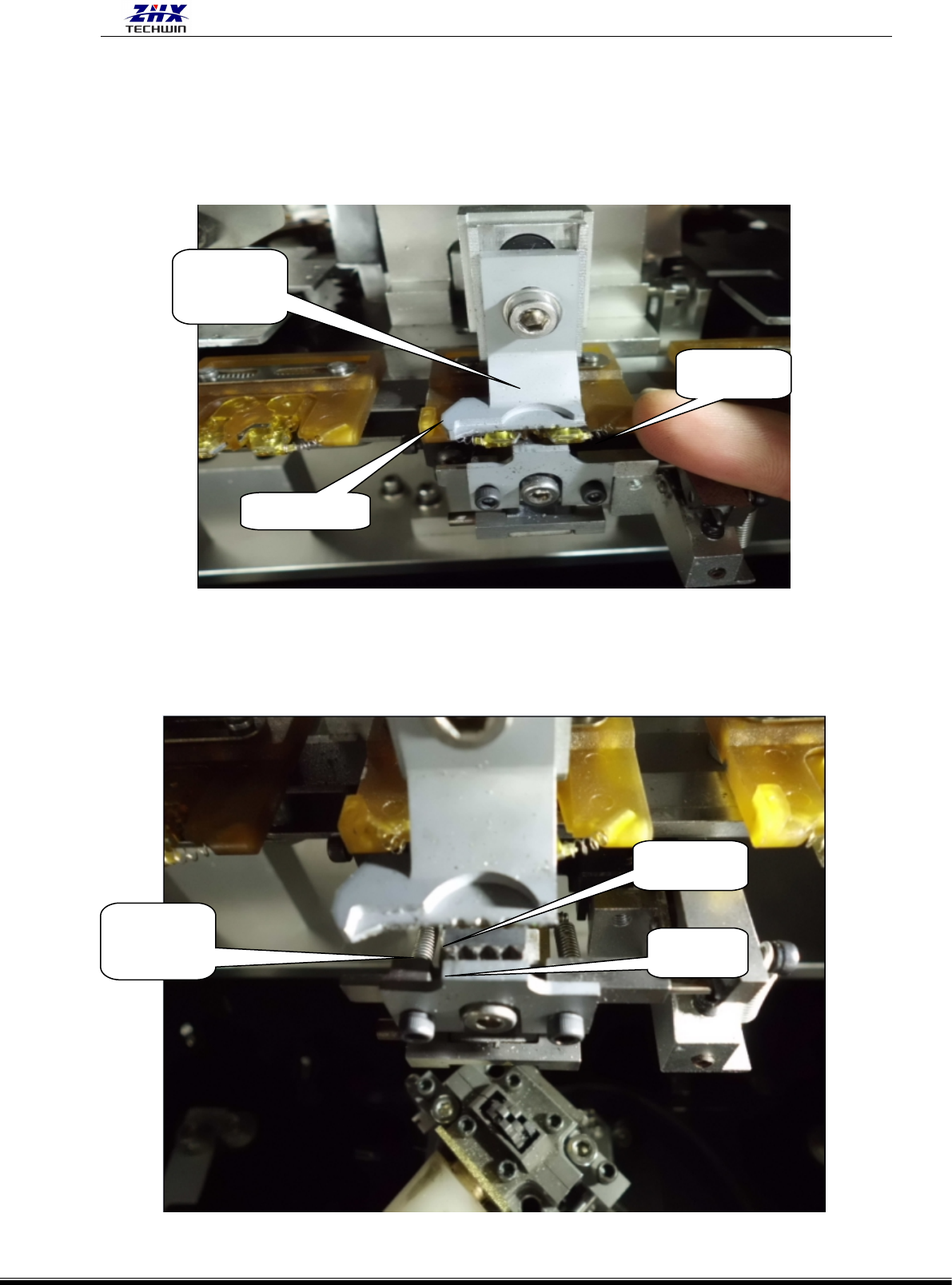

（1）调好链条位置检测光电开关后，松掉两边链轮张力块的固定螺丝（差 1MM 之内可调）。
（2）接着，调整右边链轮张力块，使弯形三叉推料器（LS1D-04034）与链夹之间的间隙为 0.8MM，
也就是推料器的左端边和链夹的左端边的内侧贴住后，再用力向左推动链夹，两接触面间的间
隙为 0.8MM。但调整链轮张力块对链条张力影响将很大，所以还须重调张力。然后再调整 CTA
与链夹的间隙，如此反复，直到合适为止。
7）CTA 卡料座子位置调整。
（1）打开机器电源，并用“诊断”将 CTA 打出。
（2）松开固紧镙丝，并移动螺丝，使夹料片（LS1D-04031）与送料槽片（LS1D-04032）之间开
口间隙为 2-3mm 时,固紧卡料座子装置。然后退出“诊断”，则调整完成。
弯形三叉推
料器
链夹
间隙 0.8mm
送料槽片
夹料片
开 口 间 隙
2—3mm
