ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 117 -
（1）调好链条位置检测光电开关后，松掉两边链轮张力块的固定螺丝（差 1MM 之内可调）。
（2）接着，调整右边链轮张力块，使弯形三叉推料器（LS1D-04034）与链夹之间的间隙为 0.8MM，
也就是推料器的左端边和链夹的左端边的内侧贴住后，再用力向左推动链夹，两接触面间的间
隙为 0.8MM。但调整链轮张力块对链条张力影响将很大，所以还须重调张力。然后再调整 CTA
与链夹的间隙，如此反复，直到合适为止。
7）CTA 卡料座子位置调整。
（1）打开机器电源，并用“诊断”将 CTA 打出。
（2）松开固紧镙丝，并移动螺丝，使夹料片（LS1D-04031）与送料槽片（LS1D-04032）之间开
口间隙为 2-3mm 时,固紧卡料座子装置。然后退出“诊断”，则调整完成。
弯形三叉推
料器
链夹
间隙 0.8mm
送料槽片
夹料片
开 口 间 隙
2—3mm
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 118 -

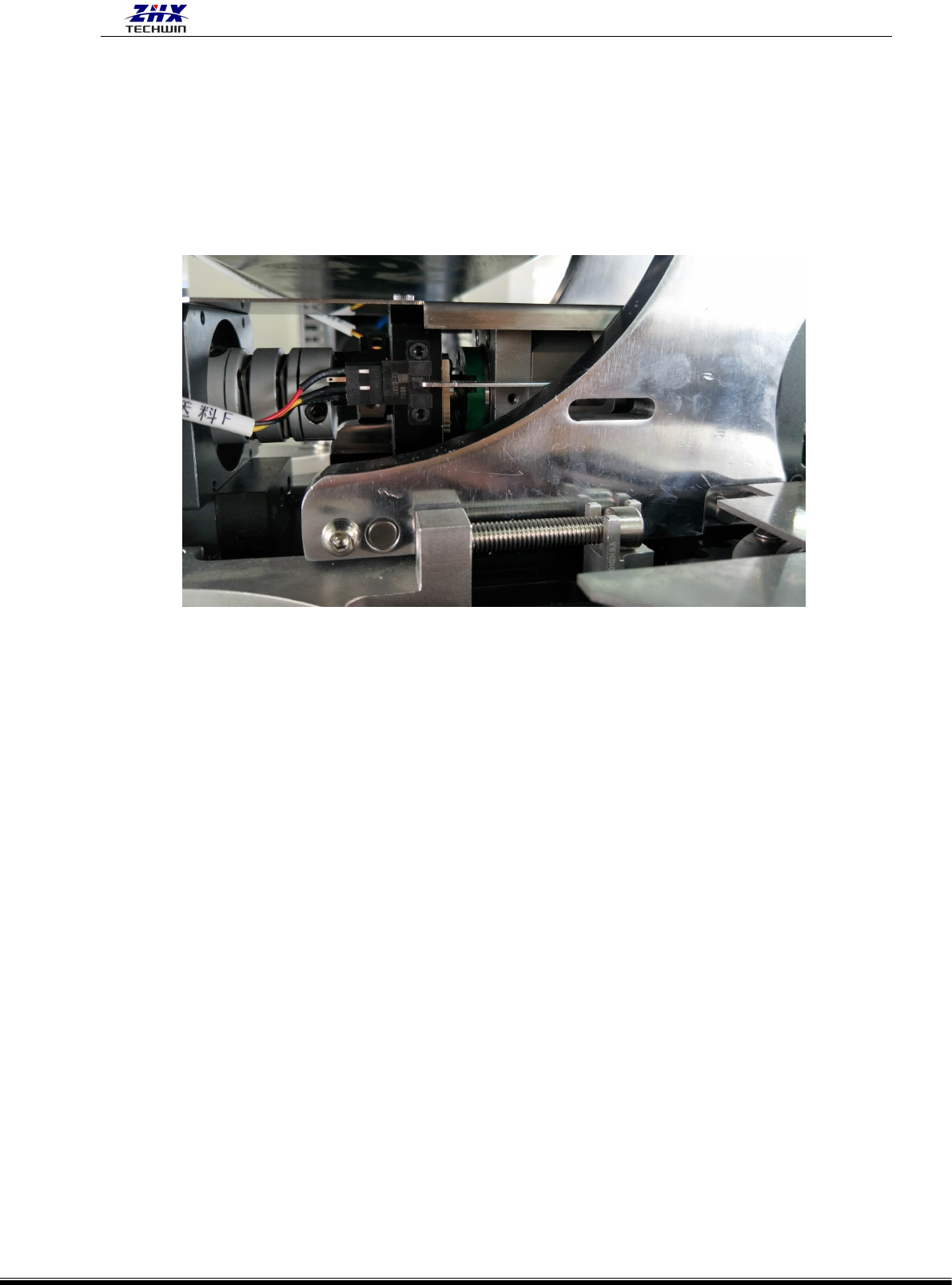

8）气缸感应器的调整。
（1）感应器回程调整。让气缸在气压的作用下缩回到底，然后，松开感应器 1 的固定螺丝，再
从前向后慢慢移动感应器，感应指示灯一亮，立即停止移动，并固定感应器。
（2）感应器冲程调整。首先用“诊断”打出 CTA，松开感应器 2 的固定螺丝，再从后向前慢慢
移动感应器，感应指示灯一亮，立即停止移动，并固定感应器。
做上述调整时，初次固定好感应器后，要让气缸再反复动作几次，检查感应器的位置是否最
佳，否则，重新调整和固定感应器。

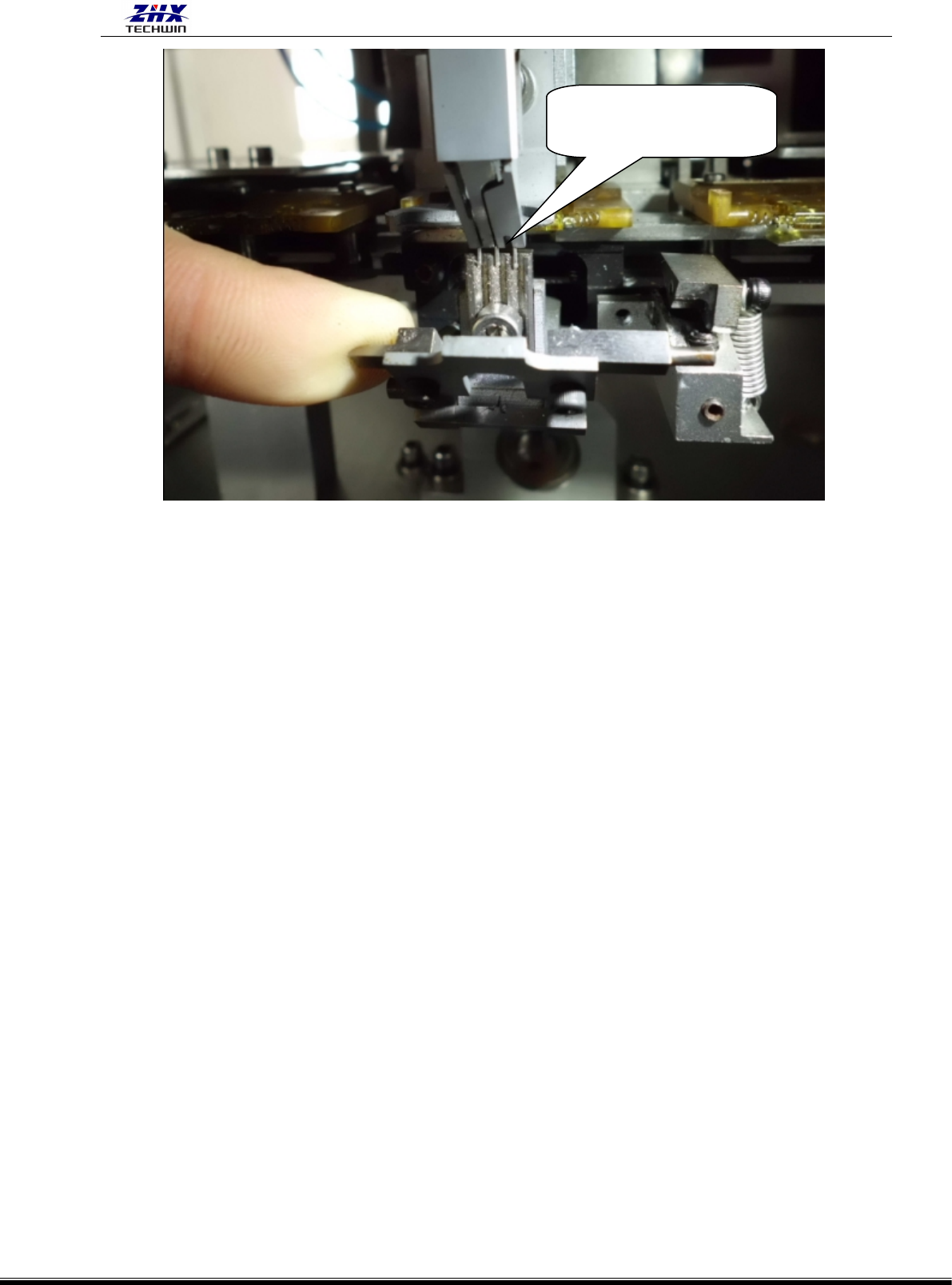

4.CTA 与插件头的对中调整
1）使机器处于待机状态。
2)将标准元件装在插件主爪上。
3)松开 CTA 下面的三个固紧螺丝，然后转动调整螺丝，使标准件的两脚正好在送料槽片的两
条平行槽中，固紧螺丝。
ZHX-R20C&D(-IN)立式插件机说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 119 -
5.工作台调整
圆盘平行调整。
旋转圆盘应在常规的操作环境温度下进行调节,这样方可转动自如,而不会出现过度的空
隙。旋转圆盘的调节要用量规配合。下列调节仅可由专职的受训人员执行。调节转盘端面从动
轮（轴承）可令其自由转动，每个转盘上有四个从动轮（轴承），右侧的从动轮（轴承）用于
调节对中，而左侧的从动轮（轴承）则用于调节过度间隙。转盘就位后，两个从动轮均在转动
时对转盘起控制作用。
下列过程应小心:不可移动转盘底部四个位置上的从动轮（轴承）板，它们均在出厂前经过
精密校正且不可调节。
1)调平工作台。
2）将千分表的底座固定在横梁的侧平面上。
3） 首先调整横向直线度，再调整纵向直线度，在“诊断” 模式下，设定好调校的范围为
300mm，调校速度为 5mm/s 。检验的标准是：丝杆跑 300mm 范围内，百分表跳动范围在正负 0.03mm
就是合乎标准。
4）使用“诊断”,让 X 轴在 300mm 行程范围内，以 5mm/s 的速度反复移动 。记录下最大偏差
的数值及产生该偏差的位置。
5）同样，让 Y 轴在 300mm 行程范围内，以 5mm/s 的速度反复移动 。记录下最大偏差的数值
及产生该偏差的位置。
a) 比较在 X 与 Y 轴上所得读数。
（1）如在相同方向上所有四个读数偏差相同,就需调节 LWGY-00043。
标准元件的两脚正好在送
料槽片的两条平行槽中
